+24 V
Setze Strg 1
DI3
{
Setze Strg 2
DI4

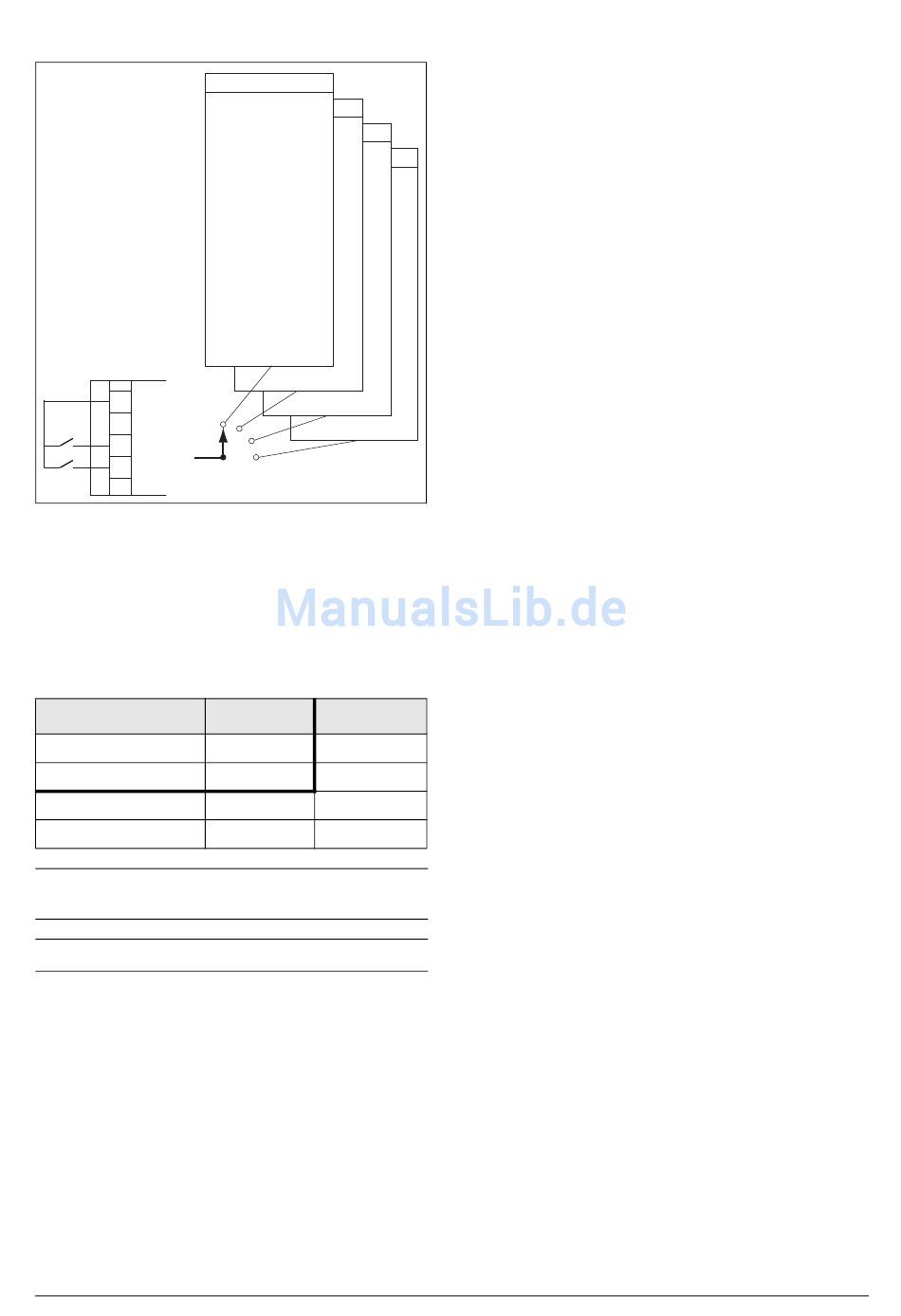

Fig. 37 Auswahl der Parametersätze über einen digitalen Ein-
gang
Wenn die Parametersätze über digitale Eingänge ausgewählt
werden, werden sie wie in Tabelle 22 beschrieben aktiviert.
Aktivieren Sie die Parameteränderungen über den digitalen
Eingang, indem Sie Menü [241] auf „DigIn" einstellen.
Tabelle 22 Parametersatz
Parametersatz
A
B
C
D
HINWEIS: Ein über digitale Eingänge ausgewählter
Parametersatz wird sofort aktiviert.
HINWEIS: Voreingestellt ist Parametersatz A.
Beispiel: Manuelle und automatische Steue-
rung
In einer Anwendung wird die manuelle Steuerung zur
Vorbereitung der Serviceposition eingesetzt. Nach dem
Service schaltet das Verfahren in den automatischen
Steuerungsmodus um. Dies kann behoben werden, indem
ein Parametersatz zur Aktivierung des manuellen
Steuerungsmodus (d. h. Steuersignale über E/A) und ein
zweiter Parametersatz zur Aktivierung des Betriebs im
automatischen Steuerungsmodus (d. h. Steuersignale von
SPS z. B. über Feldbus) verwendet wird.
56 Hauptfunktionen
Parametersatz A
B
Run/Stop
C
Jog-Steuerung
Bremsverfahren
Motorschutz
Load Monitor
Setze Strg 1 Setze Strg 2
0 0
1 0
0 1
1 1
7.2.2 Konfiguration von
Parametersätzen
Wenn die Auswahl des Parametersatzes im Menü [241]
abgeschlossen ist, können die Einstellungen für die
entsprechende Anwendung oder den Steuerungsmodus
D
vorgenommen werden. Voreinstellung ist Parametersatz A,
d. h. dass alle Änderungen an den Standardeinstellungen im
Menüsystem unter Parametersatz A gespeichert werden.
Um einen Parametersatz auf die Voreinstellungen
zurückzusetzen, gehen Sie zum Menü [243] Lade>Voreinst
und wählen den Umfang des Reset.
Beim Arbeiten mit mehreren Parametersätzen können Sie
erheblichen Aufwand vermeiden, wenn Menü [242] Kopiere
Satz zum Kopieren von Sätzen verwendet wird, z. B. „A>B",
„C>D" usw. In diesem Menü wird der gesamte Inhalt eines
einzigen Parametersatzes in einen anderen Parametersatz
kopiert, sodass Änderungen nur in einem neuen Satz
angepasst werden müssen.
7.2.3 Umgang mit Motordaten in
Parametersätzen
„Motor Daten" (M1-M4) ist eine Art Parametersatz in sich
selbst, siehe Abschnitt 7.1.5,, Seite 54. Die
Motordateneinstellungen sind unter einem bestimmten
Motor zusammengefasst, zu dem sie gehören.
Um den Parametersatz in einen Satz zu verwandeln, der
Änderungen der Motordaten enthält, muss daher auch der
Motor unter Motorwahl [212] gewechselt werden. Es kann
folgende Fälle geben:
Ein Motor und ein Parametersatz
Dies ist der häufigste Fall. Als Voreinstellung werden alle
eingegebenen Daten unter Parametersatz A und die
Motordaten unter Motordaten M1 gespeichert.
Ein Motor und zwei Parametersätze
Dieser Fall ist nützlich, wenn Sie z. B. zwischen zwei
Steuerquellen oder zwei verschiedenen Start- oder
Bremsanforderungen hin und herwechseln möchten.
Nachdem Standard-Motor M1 gewählt wurde:
1. Parametersatz A in Menü [241] wählen.
2. Motordaten in Menü [220] eingeben.
3. Einstellungen für andere Parameter in Satz A eingeben.
4. Falls es nur geringe Unterschiede zwischen den
Parametersätzen gibt, kann in Menü [242] der
Parametersatz A in Parametersatz B kopiert werden.
5. Parametereinstellungen (ausgenommen der Motordaten)
in Satz B eingeben oder ändern.
