8.5
I/O [500]
Hauptmenü mit allen Einstellungen der standardmäßigen
Ein- und Ausgänge des Softstarters.
8.5.1
Analogeingang [510]
Untermenü mit allen Einstellungen der Analogeingänge.
Analogeingangsfunktion [511]
Einstellen der Funktion des Analogeingangs. Bereich und
Skalierung werden über die Einstellungen „AnIn Advanced"
in Menü [513] definiert.
511 Anin Funk
Stp
Voreinstellung:
Process Val
Off
0
Eingang nicht aktiv.
Der Eingangswert entspricht einem
tatsächlichen Prozesswert und kann als
Komparatoreingabe zum Erzeugen
Process Val
3
eines Startsignals verwendet werden.
Darüber hinaus kann er zur Anzeige des
tatsächlichen Prozesswerts verwendet
werden.
HINWEIS: Wenn „Anin Funk" auf „Aus" eingestellt ist, ist
das angeschlossene Signal weiterhin für
„Komparatoren" [610] verfügbar.
Einstellung des Analogeingangs [512]
Mit den Einstellungen des Analogeingangs wird der Eingang
passend zum
angeschlossenen genutzten Signal konfiguriert. Mit der
Einstellung kann der Eingang als strom- (4-20 mA)
oder spannungsgeregelter (0-10 V) Eingang definiert
werden. Andere Einstellung arbeiten mit einem 4-20 mA (life
zero) oder einem benutzerdefinierten Sollwert.
CG Drives & Automation, 01-5980-02r2
Prozesswert
S1

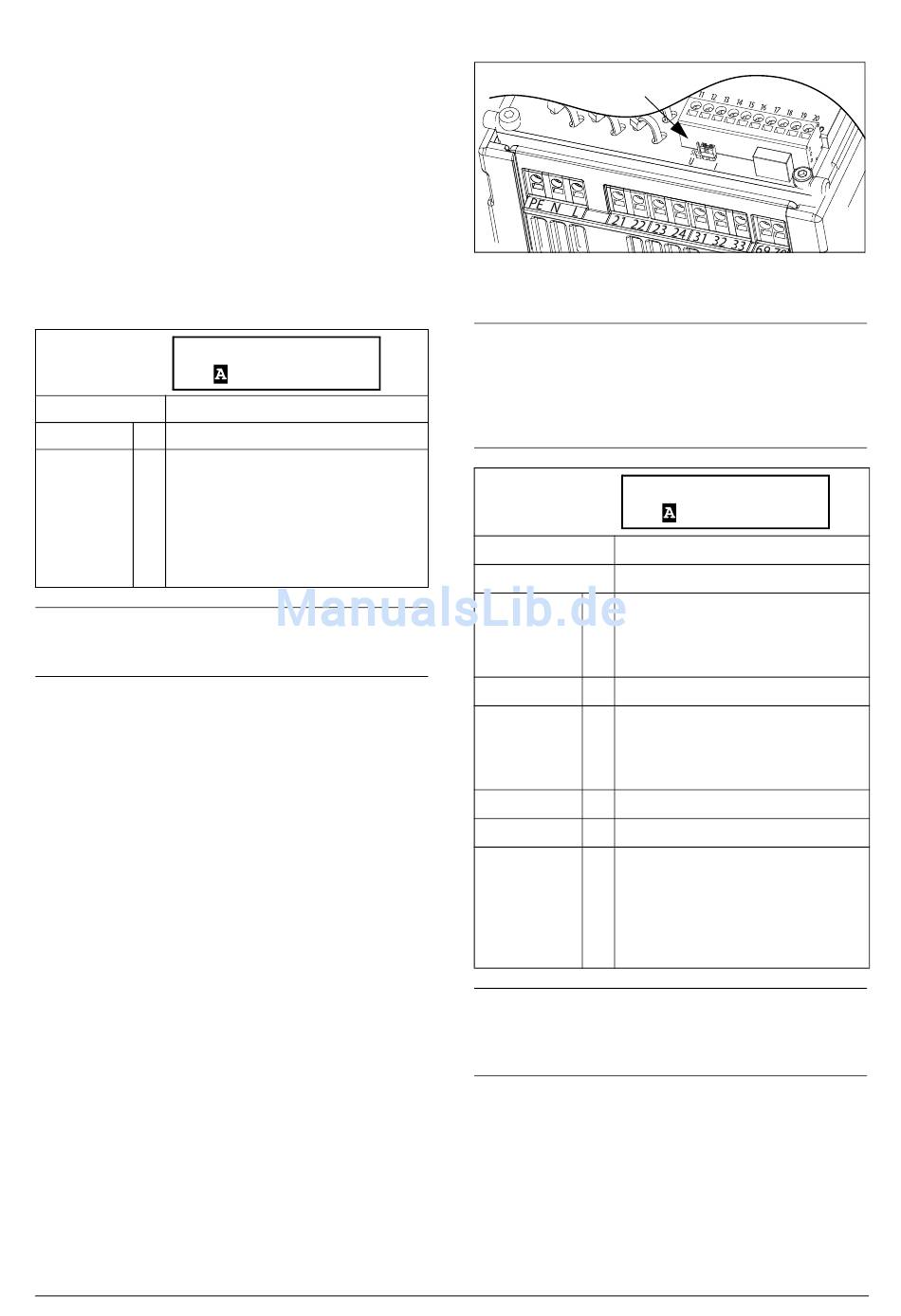

Fig. 60 Spannungs- oder Stromeingang mit Jumper S1 aus-
wählen.
HINWEIS: Die Konfiguration der Eingänge als
Spannungs- oder Stromeingänge erfolgt über DIP-
Schalter S1. Ist mit dem Jumper der Spannungsmodus
gewählt, können nur Spannungs-Menüpunkte gewählt
werden. Befindet sich der Jumper im Strommodus,
können nur Strom-Menüpunkte ausgewählt werden.
512 AnIn Einst
Stp
Voreinstellung:
4-20 mA
Abhängig von
Einstellung des Jumpers S1
Der Stromeingang hat einen festen
Schwellwert (Live Zero) von 4 mA und
4–20 mA
0
regelt den vollen Bereich für das
Eingangssignal.
0–20 mA
1
Sollwert 0-20 mA.
Skalierung anwenderbezogen (mA).
Kann in den erweiterten Menüs
Anwender mA
2
Analogeingänge AnIn Min und AnIn
Max definiert werden.
0–10 V
4
Sollwert 0-10 V. Siehe Abb.
2–10 V
5
Anwender V
Kann in den Menüs bei der
Erweiterung der Analogeingänge AnIn
Min und AnIn Max definiert werden.
User V
6
Kann in den erweiterten Menüs
Analogeingänge AnIn Min und AnIn
Max definiert werden.
HINWEIS: Prüfen Sie immer die erforderlichen
Einstellungen, wenn die Einstellung von S1 verändert
wird, da die Auswahl nicht automatisch übernommen
wird.
4-20 mA
Funktionalität
115
