3.3
Steuersignalanschlüsse

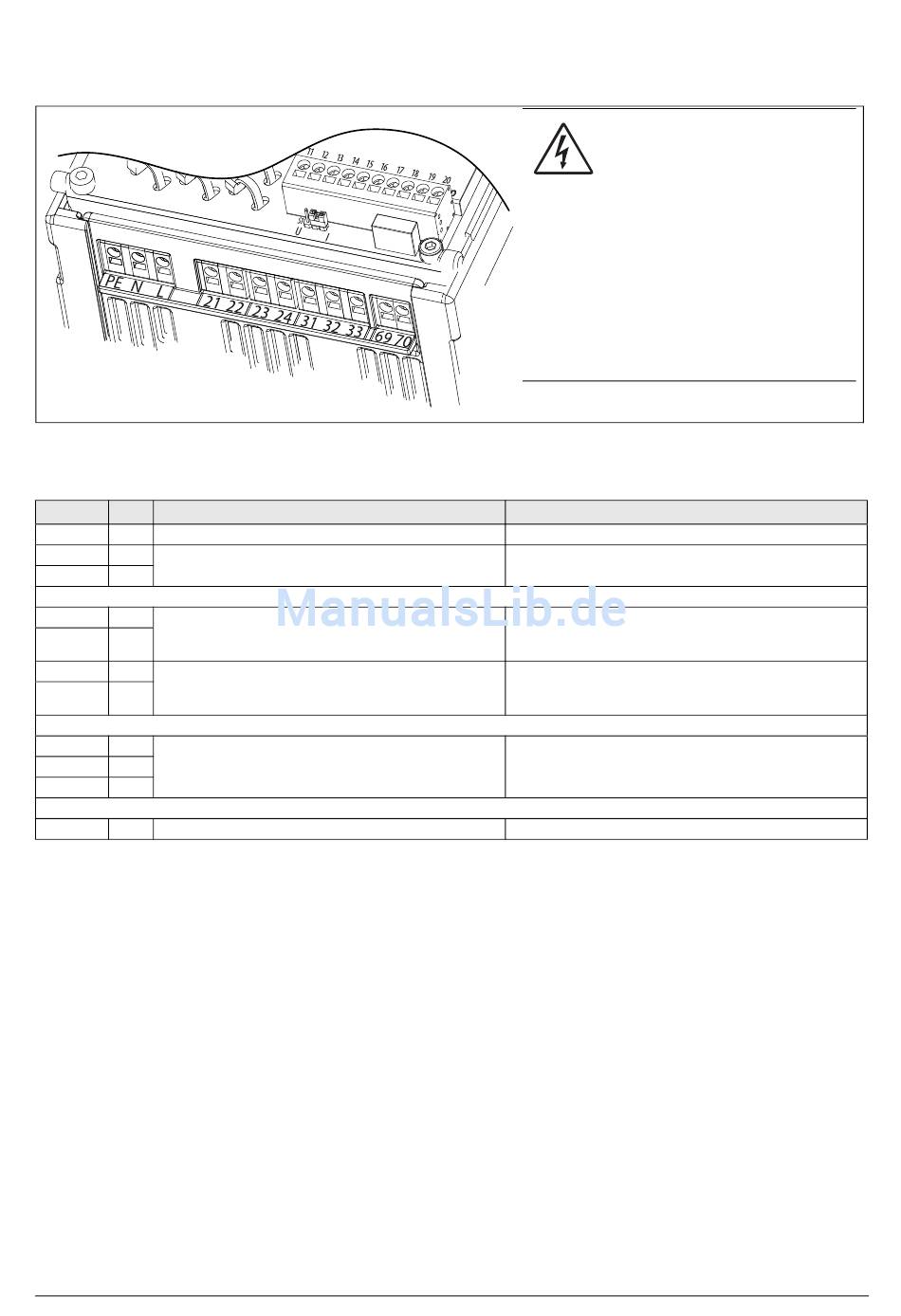

Fig. 18 Steuerplatine und Steuerplatinenanschlüsse.
Tabelle 12 Anschlüsse der Leistungseinheit
Klemme
PE
Schutzerde
N
Regelspannung
L
21
NO
Programmierbares Relais 1. Werkseinstellung ist
„Operation" mit Anzeige durch Schließer an den
22
C
Klemmen 21 bis 22.
23
NO
Programmierbares Relais 2. Werkseinstellung ist
„Aus" mit Anzeige durch Schließer an den Klemmen
24
C
23 bis 24.
31
NO
Programmierbares Relais 3. Werkseinstellung ist
32
C
„Fehler". Anzeige durch Schließer an den Klemmen
31 bis 32 und Öffner an 32 bis 33.
33
NC
69-70
PTC-Thermistoreingang
22
Anschlüsse
Funktion
ACHTUNG!
Die Relaisklemmen 21-33 sind
einfach isoliert. An diesen Klemmen
NICHT Schutzkleinspannung und z.
B. 230 VAC miteinander mischen.
Eine Lösung für den Umgang mit gemischten
SELV-/Systemspannungssignalen wäre die
Einrichtung einer zusätzlichen E/A-
Platinenoption (siehe Kapitel 12.3 Seite 169)
und die Verbindung sämtlicher SELV-
Spannungssignale an die Relaisklemmen
dieser Optionskarte bei Anschluss sämtlicher
230VAC-Signale an die Relaisklemmen 21-33
der Optionskarte.
Elektrische Eigenschaften
Schutzerdung
100-240 V AC ±10 %
1-poliger Schließer (NO), 250 V AC 8 A oder 24 V DC 8
A ohmsch, 250 V AC, 3 A induktiv. Min. 100 mA.
Siehe Warnung.
1-poliger Schließer (NO), 250 V AC 8 A oder 24 V DC 8
A ohmsch, 250 V AC, 3 A induktiv. Min. 100 mA.
Siehe Warnung.
1-poliger Schaltkontakt (NO/NC), 250 V AC 8 A oder 24
V DC 8 A ohmsch, 250 V AC, 3 A induktiv. Min. 100 mA.
Siehe Warnung.
Alarmniveau 2,4 kΩ. Schaltniveau 2,2 kΩ.
