Zweileitersteuerung: Start/Stopp mit
automatischem Reset beim Start
Start/
Reset
Stopp

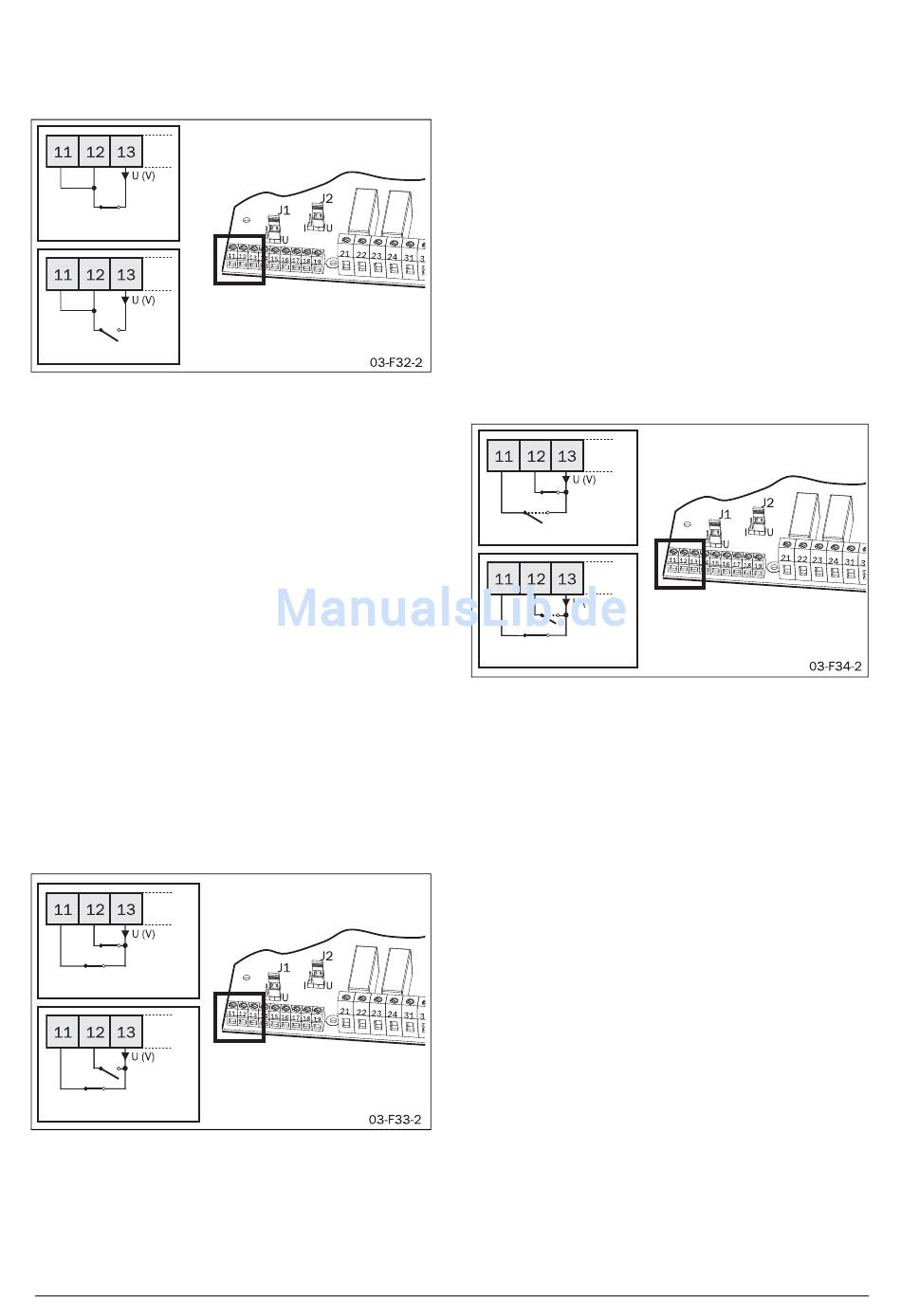

Abb. 62 Zweileiteranschluss der Klemmen Start/Stopp mit
automatischem Reset beim Start
Ein externer Schalter wird zwischen Klemme 12 und 13
angeschlossen und eine Brücke zwischen Klemme 11 und
12.
Start
Schließen der Klemmen 12 und 13 erteilt einen Startbefehl.
Sind Klemmen 12 und 13 beim Einschalten verbunden,
wird sofort ein Startbefehl gegeben (automatischer Start
beim Einschalten).
Stopp
Wird der Anschluss zwischen Klemme 12 und 13 geöffnet,
wird ein Stoppbefehl ausgelöst.
Reset
Wird ein Startbefehl gegeben, wird automatisch ein Reset
ausgeführt.
Zweileitersteuerung: Start/Stopp mit
separatem Reset
Start
Stopp
Reset
Abb. 63 Zweileiteranschluss der Klemmen für Start/Stopp/sepa-
rater Reset
Ein externer Schalter wird zwischen Klemme 11 und 13
angeschlossen und ein zweiter Schalter zwischen Klemme 12
und 13.
90
Funktionsbeschreibung
Start
Schließen von Klemmen 11, 12 und 13 erteilt einen Startbe-
fehl. Werden Klemme 11 und 12 zu Klemme 13 beim Ein-
schalten geschlossen, wird sofort ein Startbefehl ausgegeben
(automatischer Start beim Einschalten).
Stopp
Wird der Anschluss zwischen Klemme 12 und 13 geöffnet,
wird ein Stoppbefehl ausgelöst.
Reset
Wird der Anschluss zwischen Klemme 11 und 13 geöffnet
und wieder geschlossen, erfolgt ein Reset. Ein Reset ist bei
laufendem und stehendem Motor möglich.
Dreileitersteuerung: Start/Stopp mit
automatischem Reset beim Start
Stopp
Start/Reset
Abb. 64 Dreileitermodus Start/Stopp mit automatischem Reset
beim Start
Ein externer Schalter wird zwischen Klemme 11 und 13
angeschlossen und ein zweiter Schalter zwischen Klemme 12
und 13.
Die Verbindung zwischen Klemme 11 und 13 ist normaler-
weise geöffnet und die Verbindung zwischen Klemme 12
und 13 ist normalerweise geschlossen.
Start
Vorübergehendes Schließen von Klemme 11 an Klemme 13
erteilt einen Startbefehl. Es erfolgt kein automatischer Start
beim Einschalten.
Stopp
Wird der Anschluss zwischen Klemme 12 und 13 vorüber-
gehend geöffnet, erfolgt ein Reset.
Reset
Wird ein Startbefehl gegeben, wird automatisch ein Reset
ausgeführt.
Emotron AB 01-4135-02r3
