7.2.2 Einstellung der Absperrventile (Variante)

97
Prüfen Sie, ob die Absperrventile geöffnet sind:
•
Schrauben Sie die Schutzkappe (Abb. 7-2, Pos. 2) ab.
•
Schließen Sie das Ventil, indem Sie die innere Mengenregulierschraube (Abb. 7-2,
Pos. 3) mit einem Innensechskantschlüssel 4 mm bis zum rechten Anschlag
eindrehen.
•
Drehen Sie die Voreinstellschraube (Abb. 7-2, Pos. 4) bis zum rechten Anschlag
herein.
•
Nehmen Sie die Voreinstellung anhand der in den Diagrammen angegebenen
Umdrehungen vor (siehe Abb. 7-3 mit Tab. 7-2 und Abb. 7-4 mit Tab. 7-3). Drehen
Sie dazu die Voreinstellschraube gegen den Uhrzeigersinn
(max. 8 Umdrehungen).
•
Öffnen Sie mit einem Innensechskantschlüssel die Mengenregulierschraube
(Abb. 7-2, Pos. 3) bis zum Anschlag.
•
Schrauben Sie die Schutzkappe wieder auf.

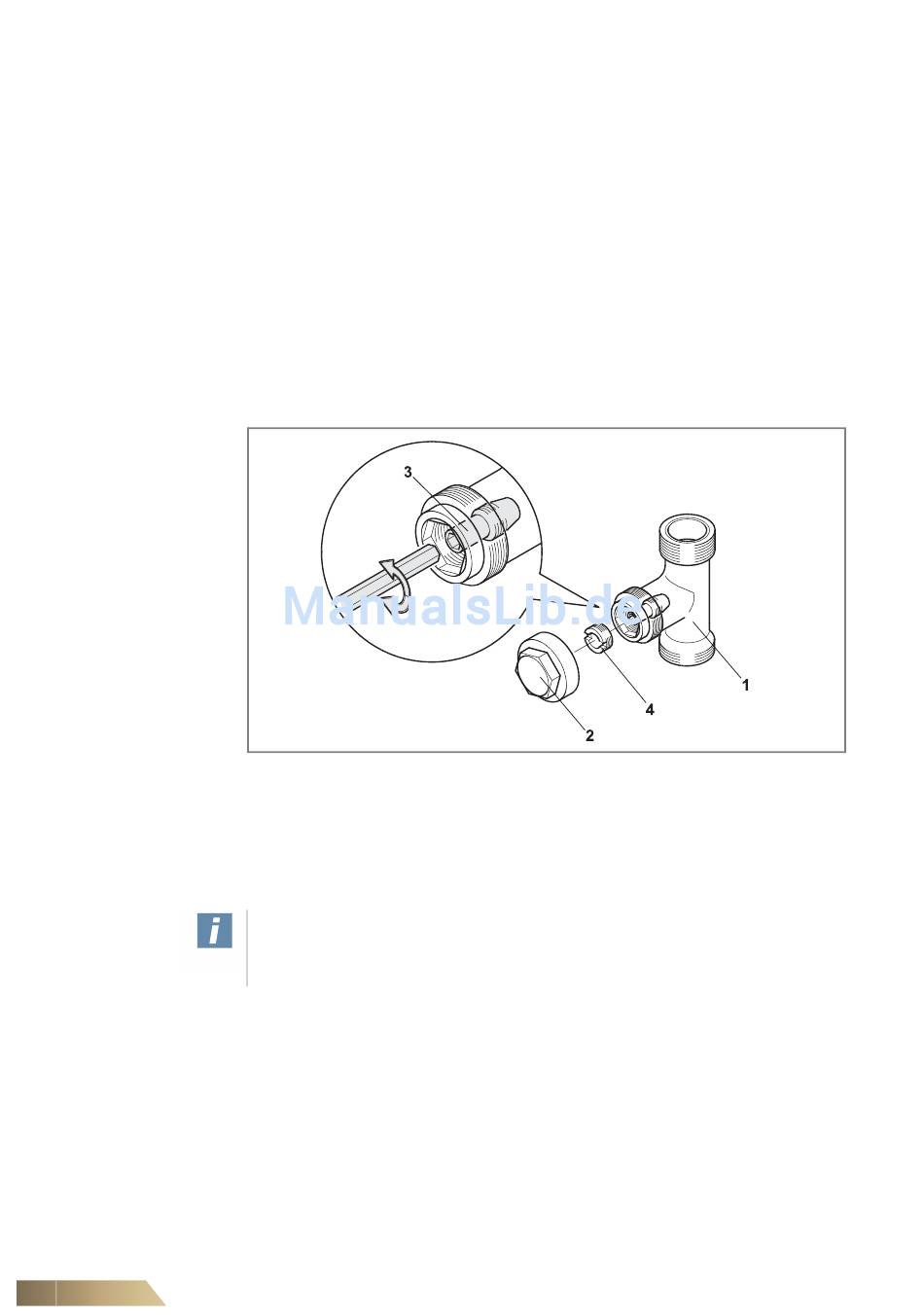

Abb.. 7-2: Absperrventile einstellen
Pos.. 1: Absperrventil
Schutzkappe
Pos.. 2:
Mengenregulierschraube
Pos.. 3:
Voreinstellschraube
Pos.. 4:
Anwenderhinweise!
Mit dem Absperrventil kann durch dosiertes Öffnen des Absperrventils der Durch-
fluss des Mediums durch das Gerät begrenzt werden.
