Hydraulischer Anschluss
5.5 Kondensatablauf anschließen
52
Für eine ordnungsgemäße Abführung des Kondensates muss der bauseitige Konden-
satablauf an die Kondensatwanne angeschlossen werden.
•
Kunststoffschlauch oder Kupferrohr auf den dafür vorgesehenen Stutzen der
Kondensatwanne schieben und abdichten (siehe Abb. 5-19, Pos. 2).
•
Bei Anschluss der Kondensatableitung an die Kanalisation sind die Vorschriften der
Abwasserentsorgung zu berücksichtigen (Geruchsverschluss).
Anwenderhinweise!
Kondensatabläufe sind stets mit ausreichendem Gefälle und freiem Auslauf zu ver-
legen!
Bei druckloser Verlegung oder bei Ablauf ins Freie kann auf einen Geruchsver-
schluss verzichtet werden.

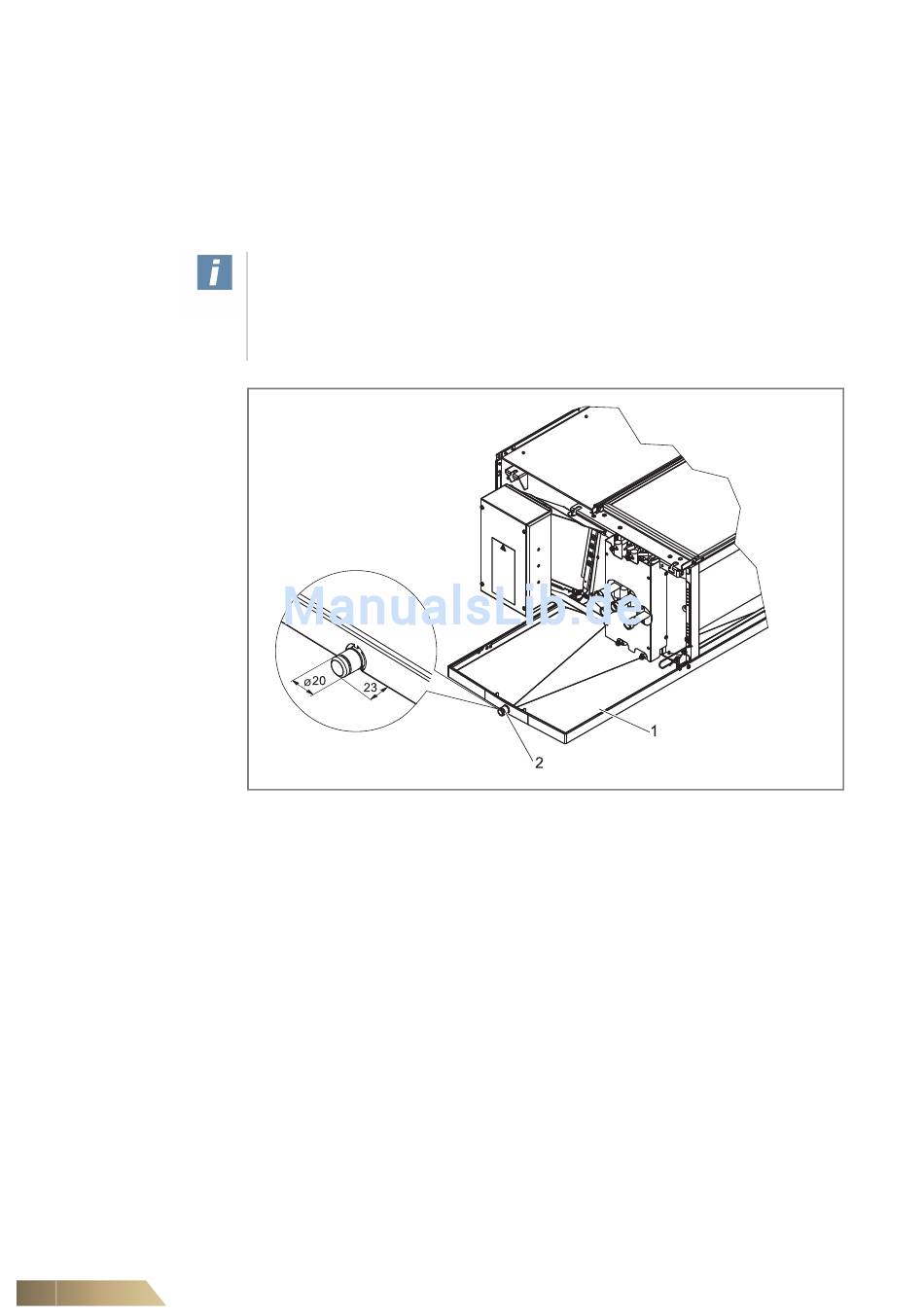

Abb. 5-19: Kondensatablauf
Pos. 1: Kondensatwanne
Pos. 2: Kondensatablaufstutzen
