HyPower-Geko
Anschluss mehrerer HyPower-Gekos ohne FG-Relaisplatine
Stufe 1 Stufe 2 Stufe 3

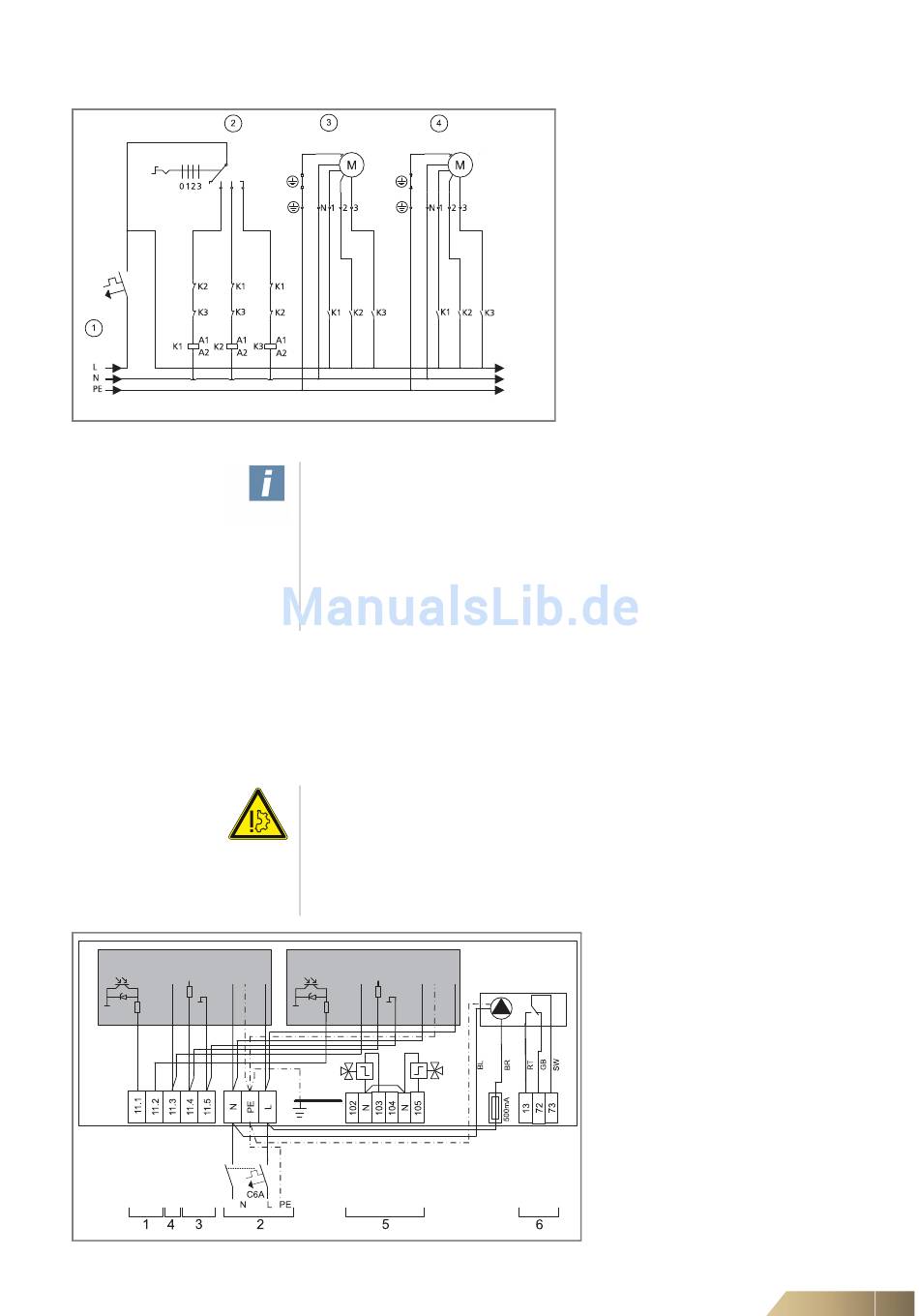

Abb. 6-4: Anschluss mehrerer HyPower-Gekos ohne FG-Relaisplatine

6.4.2 Anschluss HyPower-Gekos mit EC-Motoren

Abb. 6-5: Anschluss HyPower-Gekos mit EC-Motoren
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
weitere Folgegeräte
Anwenderhinweise!
Mehrere HyPower-Gekos ohne FG-Relaisplatine gemäß Abb. 6-4 mit einem Frem-
dregler kombinieren. Trennrelais sind bauseits zu setzen (K1 - K3).
HyPower-Gekos mit FG-Relaisplatine sind für den parallelen Betrieb vorbereitet.
Es darf immer nur eine Ventilatorstufe gleichzeitig angesteuert werden!
Während des Drehzahlstufenwechsels ist eine Umschaltpause von min. 0,1 sec.
einzuhalten! Gemäß den einschlägigen Normen ist bauseits für eine allpolige
Trenneinrichtung zu sorgen!
EC-Motoren benötigen eine Versorgungspannung von 230VAC 50Hz. Zur Steuerung
der Drehzahl ist ein 0-10V DC oder PWM Signal erforderlich.
Es können mehrere EC-Motoren bezüglich der Versorgungsspannung und des Steu-
ersignals parallel geschaltet werden.
Geräteschaden!
Sind in einem Gerät mehrere Motoren verbaut, so müssen die Störmeldungen bei
bauseitiger Regelung je Motor separat abgegriffen werden. Das Störsignal ist mas-
sebezogen und eine serielle Verschaltung mehrerer Ausgänge führt zu Schäden
am Motor. Eine Überlastung der Störmeldeausgänge führt ebenfalls zu Schäden
am Motor.
Pos. 1: Einspeisung 230 V AC//50 Hz,
bauseitige Absicherung max. B 6 A
Pos. 2: Drehzahlschalter
Pos. 3: HyPower-Geko Nr. 1, Ventilator 3-stufig
Pos. 4: HyPower-Geko Nr. 2, Ventilator 3-stufig
•
Schließen Sie mehrere HyPower-Gekos
gemäß Schaltplan an.
•
Für eine 5-stufige Ansteuerung sind
zusätzliche Relais erforderlich. Diese
müssen entsprechend der dargestellten
Schaltung für 3-stufige Ventilatoren
angeschlossen werden.
Pos. 1: Störmeldungen (nicht potentialfrei;
max. Belastbarkeit von 10 mA),
Klemmen 11.1 = EC-Motor 1,
11.2 = EC-Motor 2 (nur bestimmte
Größen, siehe Tab. 6-5)
Pos. 2: Einspeisung 230 V AC; bauseifige
Absicherung max. 6 A
Pos. 3: Steuersignal 0-10 V DC I PWM
(max. Verbrauch von 0,1 mA)
Pos. 4: Ausgangsspannung 10V DC
(max. Belastbarkeit von 1 mA)
Pos. 5: Anschlussklemmen für Ventile
Pos. 6: Anschlussklemmen für Kondensat-
pumpenstörung (Optional)
•
Schließen Sie mehrere HyPower-
Gekos gemäß Schaltplan an.
Elektrischer Anschluss
59
