6.12.4 Betriebsart Heizen und Kühlen (4-Leiter-System)
CET.ACEC

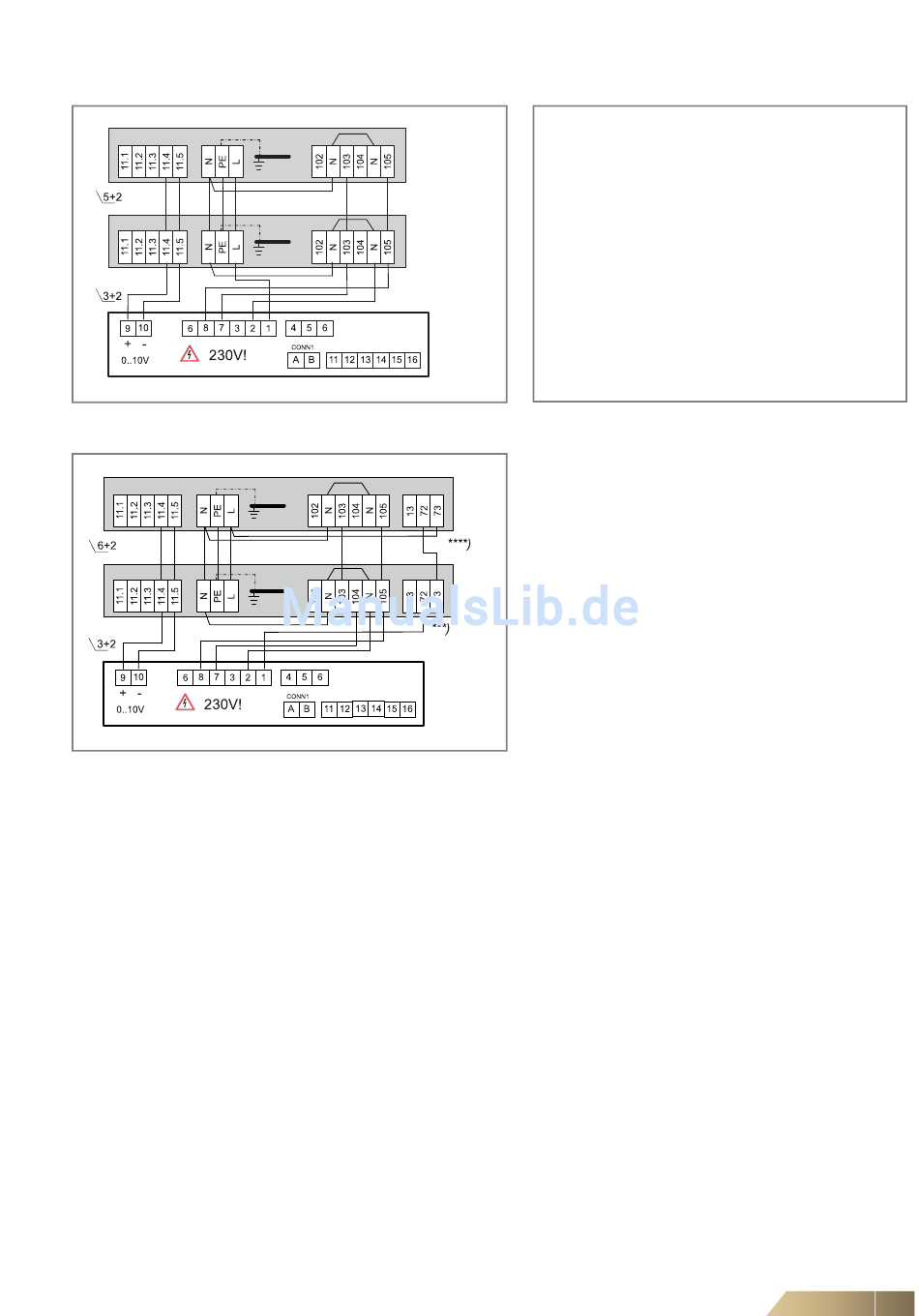

Abb. 6-81: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
CET.ACEC
Abb. 6-82: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
***) Meldekontakt Kondensatpumpenstörung (Verdrahtung an weitere Geräte siehe Schaltplan Kapitel 6.12).
****) Bei ein Kondensatpumpenstörung wird der Schalter spannungslos geschaltet.
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
2.-4. Gerät
1. Gerät
2.-4. Gerät
1. Gerät
Parameter 3: SEL0 = 14 und SEL2 = OFF
(4-Leiter-System)
Parameter 4: SEL0 = 16 und SEL2 = OFF
(Ventilator ein/aus)
Parameter 5: SEL0 = 18 und SEL2 = Auto
Parameter 7: SEL0 = 22 und SEL2 = Auto
Parameter 8: SEL0 = 24 und SEL2 = 2
(ohne Fühler)
Parameter 9: SEL0 = 26 und SEL2 = 1
(automatische Umschaltung)
Konfiguration
Elektrischer Anschluss
91
