Inbetriebnahme
103
Auf den Geräteplatinen des Regelungssystems MATRIX 3000 und an den Bedienge-
räten MATRIX OP3X/44/5X befinden sich Abschlusswiderstände.
Die Abschlusswiderstände sind am Linienanfang und Linienende einzuschalten
(Abb. 7-9):
•
Schalten Sie an beiden Teilnehmern (z. B. Bediengeräte, Geräteplatinen, oder
Module) die DIP-Schalter auf „ON".
Linienanfang und Linienende entsprechen dem Anfang und Ende der Busleitung. Bei
Einzelgeräten müssen die Abschlusswiderstände ebenfalls eingeschaltet werden.
Bediengerät
Modul
Linienanfang

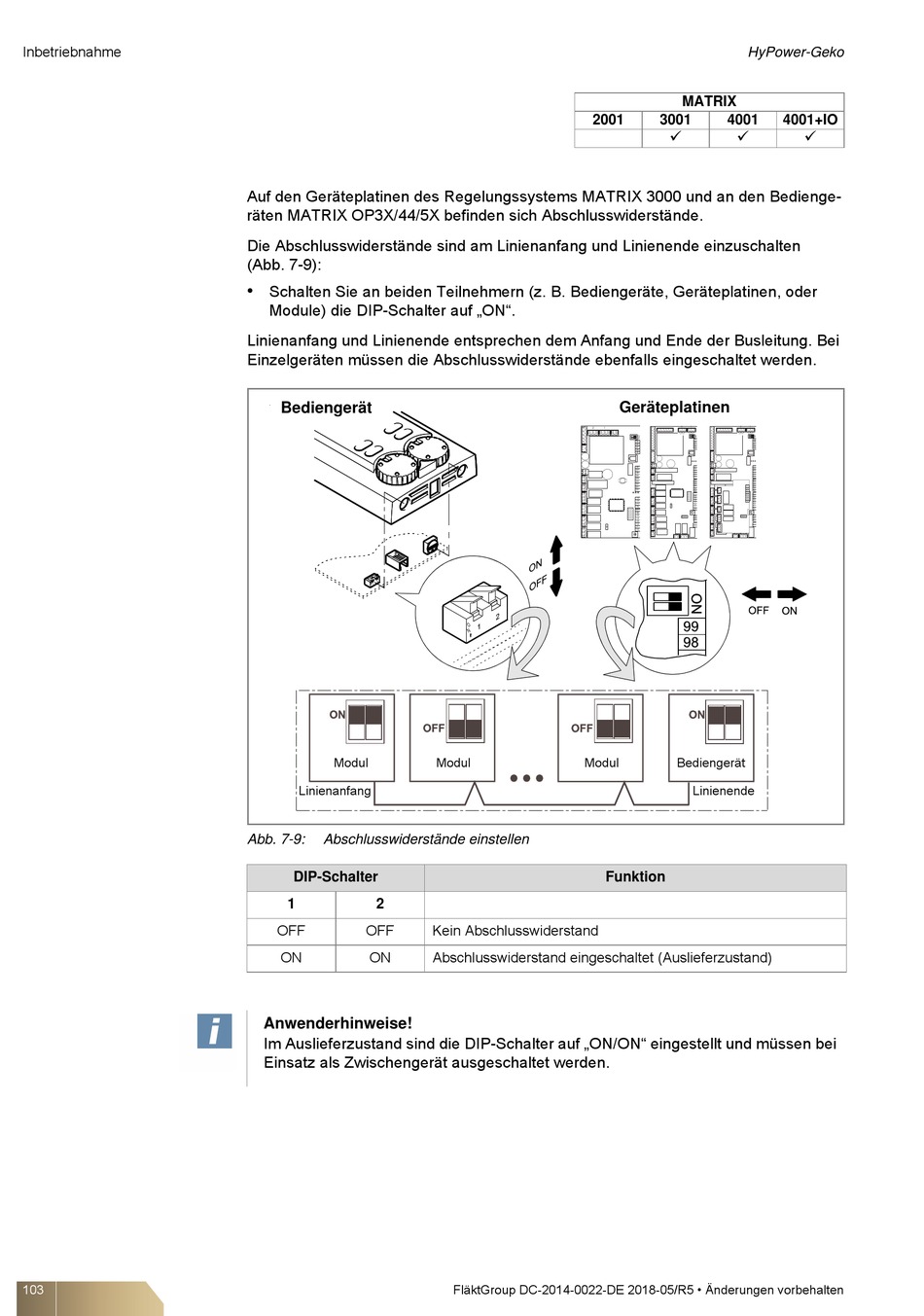

Abb. 7-9: Abschlusswiderstände einstellen
DIP-Schalter
1 2
OFF OFF
ON ON
Anwenderhinweise!
Im Auslieferzustand sind die DIP-Schalter auf „ON/ON" eingestellt und müssen bei
Einsatz als Zwischengerät ausgeschaltet werden.
