HyPower-Geko
6.8

Netzwerk und Anschluss Schirmung MATRIX.Net

6.8.1 Gruppenstruktur

Gruppenstruktur beim System MATRIX 2000
Netzwerk

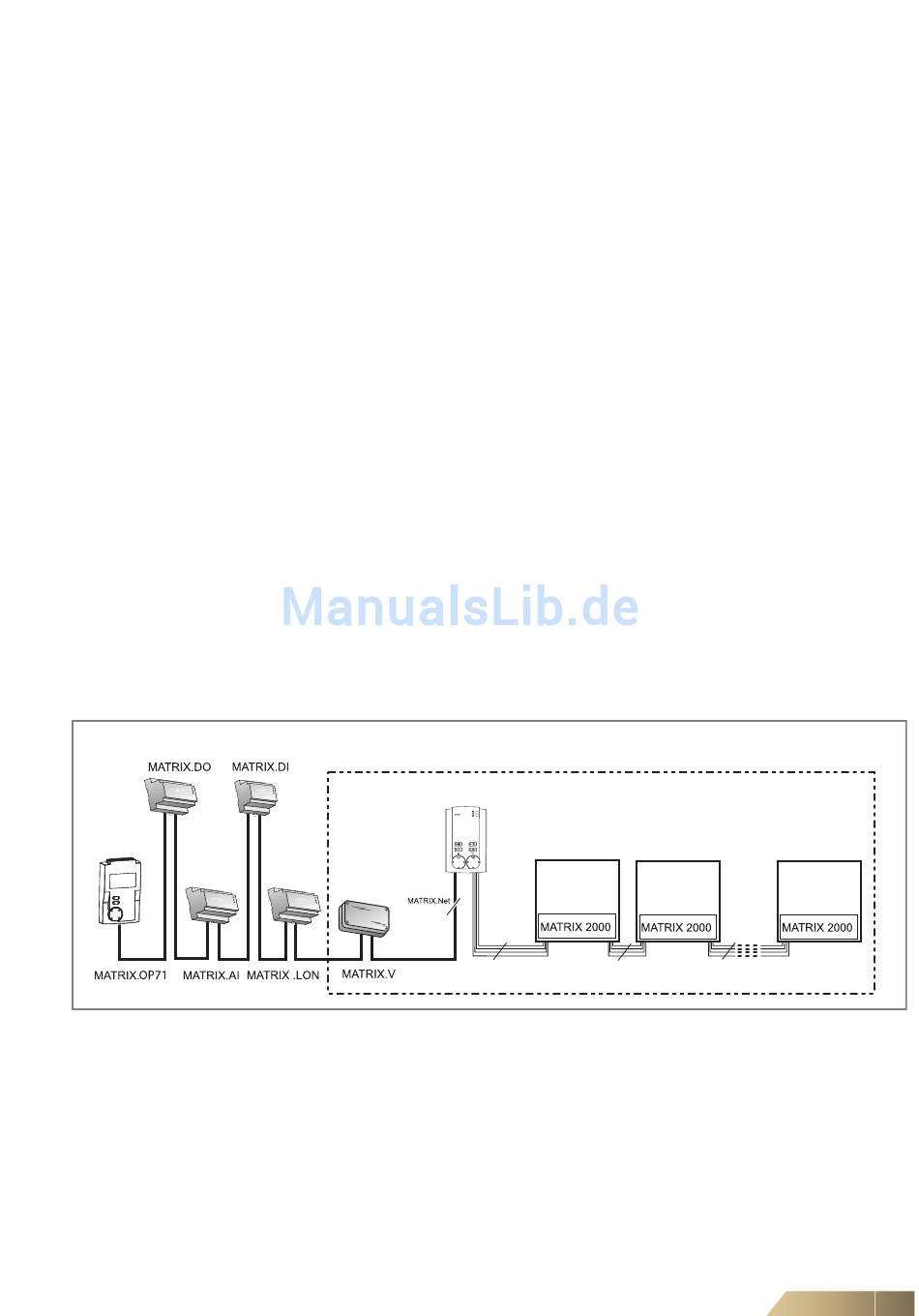

Abb. 6-26: Gruppenstruktur mit dem Reglertyp MATRIX 2000
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
In diesem Kapitel finden Sie Informationen über das MATRIX.Net und den richtigen
Aufbau des Netzwerks.
Das MATRIX.Net ist ein Netzwerk, mit dem die verschiedenen Komponenten des
FläktGroup Regelungssystems (Netzwerk-Teilnehmer) durch einen Datenbus verbun-
den werden. Über diesen werden alle zur Steuerung und zur Regelung notwendigen
Informationen zwischen den Teilnehmern ausgetauscht.
Netzwerk-Teilnehmer können sein:
– Regler
– Bediengeräte
– Globale Module
– Zentrale Schaltuhr
®
– L -Schnittstellen
ON
– Servicesoftware.
Eine Gruppe besteht aus mindestens 2 und maximal 20 Teilnehmern (Bediengerät, 16
Luftbehandlungsgeräte, Ventil-Modul, DV-Modul, L
So bilden z. B. ein Bediengerät und ein Regler/Gerät eine Gruppe.
ON ®
Aber auch ein L -Modul und ein Regler bzw. Gerät können eine Gruppe bilden.
ON ®
Dabei sendet das L -Modul die Soll- und Ist-Werte in die Gruppe.
Bei Geräten mit MATRIX 3000 und MATRIX 4000 kann das Bediengerät durch ein
Globales Modul, z. B. MATRIX.LON, ersetzt werden, sodass diese auch eine Gruppe
bilden.
Mit dem System MATRIX 2000 kann, wie in Abb. 6-26 exemplarisch gezeigt, eine
Gruppe gebildet werden.
max. 1 Bediengerät
Die Vergabe der Gruppenadresse erfolgt über den Schalter für Gruppenadresse am
Bediengerät – vergleichen Sie dazu in der Betriebsanleitung „MATRIX Bediengeräte"
das Kapitel „Inbetriebnahme und Test".
Die Zuordnung der Module (MATRIX.V, MATRIX.LON) zu dieser Gruppe erfolgt bei
MATRIX.V über den Schalter für die Gruppenadresse bzw. bei MATRIX.LON über
Software – vergleichen Sie dazu das jeweilige Kapitel „Inbetriebnahme und Test" in
dieser Betriebsanleitung bzw. der Betriebsanleitung für „ MATRIX - Globale Module".
Der Anschluss des Netzwerkes MATRIX.Net erfolgt am Bediengerät.
Gerät 1
4-10 Adern 4-7 Adern
Elektrischer Anschluss
®
-Modul).
ON
Gruppe
Gerät 2 Gerät 16
4-7 Adern
71
