HyPower-Geko
4.4.3 Montage Ausblas-Übergangsstück (ZGH.#A912)

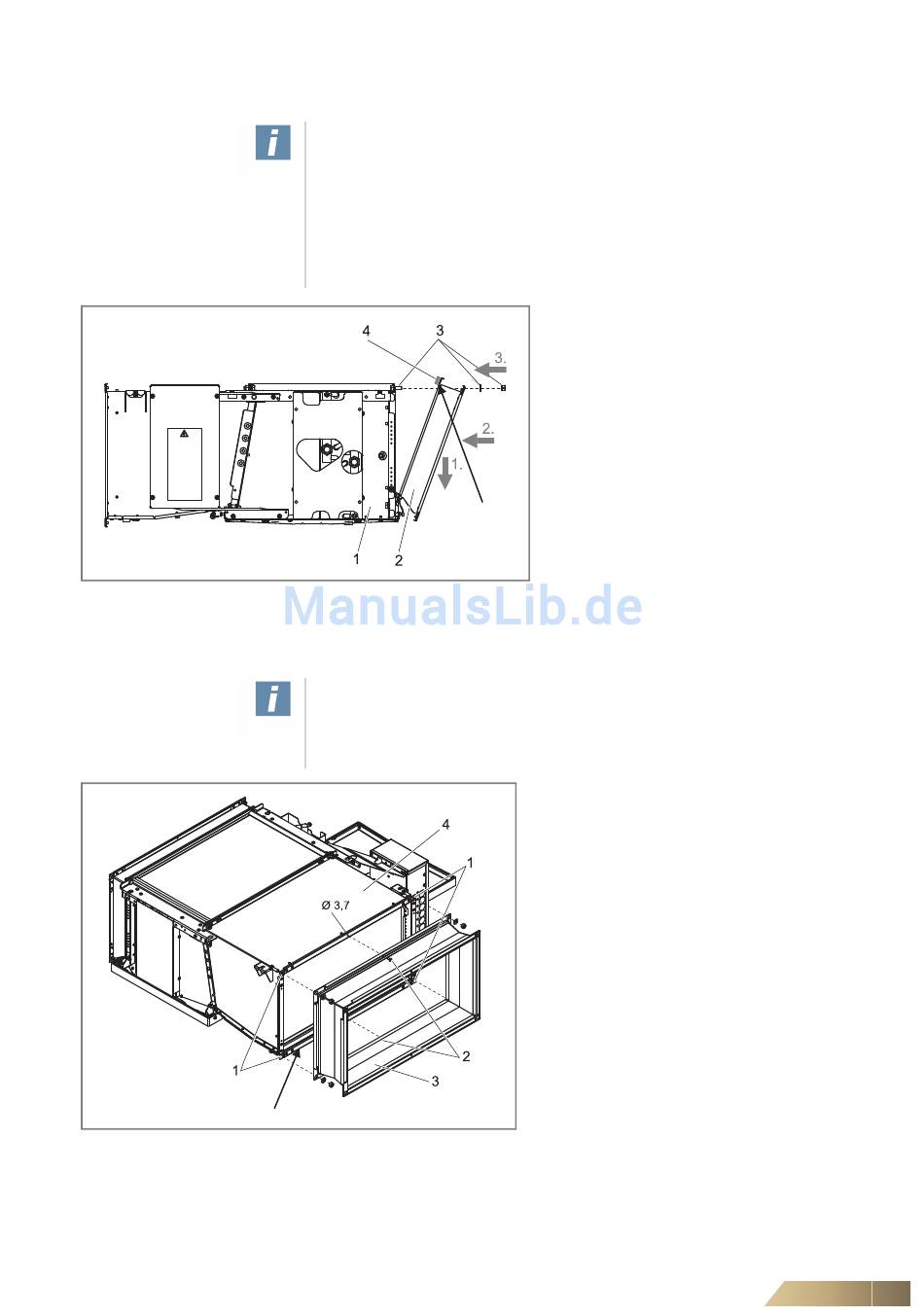

Abb. 4-11: Montage Ausblas-Übergangsstück (ZGH.#A912)

4.4.4 Montage Segeltuchstutzen (ZGH.#A11#)

Isolierband ankleben
Abb. 4-12: Montage Segeltuchstutzen (ZGH.#A11#)
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Anwenderhinweise!
Für die Montage von ausblasseitigem Zubehör (Ausblasschalldämpfer, Ausblaska-
sten, Ausblassegeltuchstutzen oder bauseitige Kanäle) am Grundgerät ist das Aus-
blas-Übergangsstück (Bestellnummer: ZGH.#A912, wo das Symbol # die
Baugrösse des Geräts darstellt) zwingend erforderlich.
Das Ausblas-Übergangsstück wird lose mit dem beigelegten Isolierband geliefert,
welches zum Abdichten zwischen dem Flansch des Ausblas-Übergangsstücks und
dem Gerät bestimmt ist.
Isolierband
ankleben
Anwenderhinweise!
Der Segeltuchstutzen wird mit lose beigefügtem Isolierband geliefert, das zur
Abdichtung zwischen dem Flansch des Segeltuchstutzens und dem Gerät mit Ven-
tilatorkammer oder Schalldämpfer, bzw. Ausblas-Übergangsstück bestimmt ist.
Gru
Pos. 1: ndgerät
Poz. 2: Ausblas-Übergangsstück (ZGH.#A912)
Pos. 3: Schraube M8x25, Unterlegscheibe,
Mutter (2 St.)
Pos. 4: Isolierband
•
Kleben Sie das Isolierband oben an den
Flansch des Ausblas-Übergangsstücks an (sie-
he Abb. 4-11, Pos. 4).
•
Setzen Sie den Flansch des Ausblas-Über-
gangsstücks auf und schrauben Sie ihn mithilfe
von Schrauben M8 (Unterlagen und Muttern)
an die Seite des Ausblases des Grundgeräts an
(siehe Schritt 1. bis 3., Abb. 4-11)
Pos. 1: Schraube M8x25, Unterlegscheibe, Mutter (4 St.)
Pos. 2: Blechschraube 4,8x13 (2 St.)
Pos. 3: Segeltuchstutzen ZGH.#A111
Pos. 4: Gerät mit Ventilatorkammer
•
Kleben Sie das Isolierband an den Flansch an.
•
Befestigen Sie den Flansch des Segeltuchstut-
zens (Bestellnummer: ZGH.#A112 (Aublassei-
te), ZGH.#A111 (Ansaugseite), wobei das
Symbol # die Baugrösse des Gerätes darstellt)
mithilfe von Schrauben M8 (Unterlegscheiben
und Muttern) und Blechschrauben (siehe Abb. 4-
12 Pos. 2,) am Gerät mit Ventilatorkammer oder
am Schalldämpfer, bzw. am Ausblas-Über-
gangsstück.
Montage
37
