HyPower-Geko

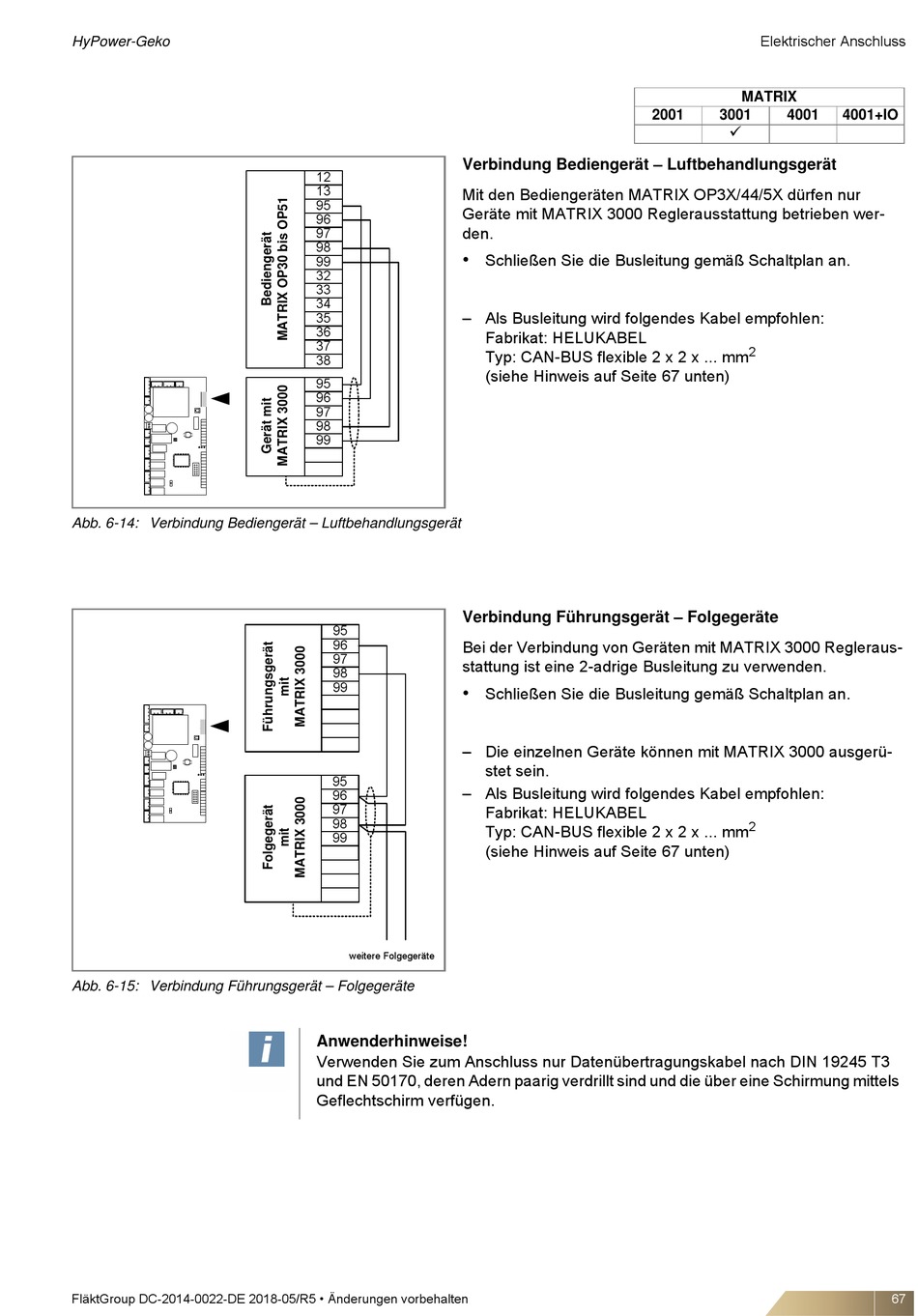

Abb. 6-14: Verbindung Bediengerät – Luftbehandlungsgerät
Abb. 6-15: Verbindung Führungsgerät – Folgegeräte
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Verbindung Bediengerät – Luftbehandlungsgerät
12
13
Mit den Bediengeräten MATRIX OP3X/44/5X dürfen nur
95
Geräte mit MATRIX 3000 Reglerausstattung betrieben wer-
96
den.
97
98
•
Schließen Sie die Busleitung gemäß Schaltplan an.
99
32
33
34
– Als Busleitung wird folgendes Kabel empfohlen:
35
36
Fabrikat: HELUKABEL
37
Typ: CAN-BUS flexible 2 x 2 x ... mm
38
(siehe Hinweis auf Seite 67 unten)
95
96
97
98
99
Verbindung Führungsgerät – Folgegeräte
95
96
Bei der Verbindung von Geräten mit MATRIX 3000 Regleraus-
97
stattung ist eine 2-adrige Busleitung zu verwenden.
98
99
•
Schließen Sie die Busleitung gemäß Schaltplan an.
– Die einzelnen Geräte können mit MATRIX 3000 ausgerü-
stet sein.
95
– Als Busleitung wird folgendes Kabel empfohlen:
96
97
Fabrikat: HELUKABEL
98
Typ: CAN-BUS flexible 2 x 2 x ... mm
99
(siehe Hinweis auf Seite 67 unten)
weitere Folgegeräte
Anwenderhinweise!
Verwenden Sie zum Anschluss nur Datenübertragungskabel nach DIN 19245 T3
und EN 50170, deren Adern paarig verdrillt sind und die über eine Schirmung mittels
Geflechtschirm verfügen.
Elektrischer Anschluss
MATRIX
2001 3001 4001

2
2
4001+IO
