FläktGroup HYPOWER-GEKO Betriebsanleitung Seite 72

Elektrischer Anschluss
Gruppenstruktur beim System MATRIX 3000 in Kombination mit MATRIX 2000
Netzwerk

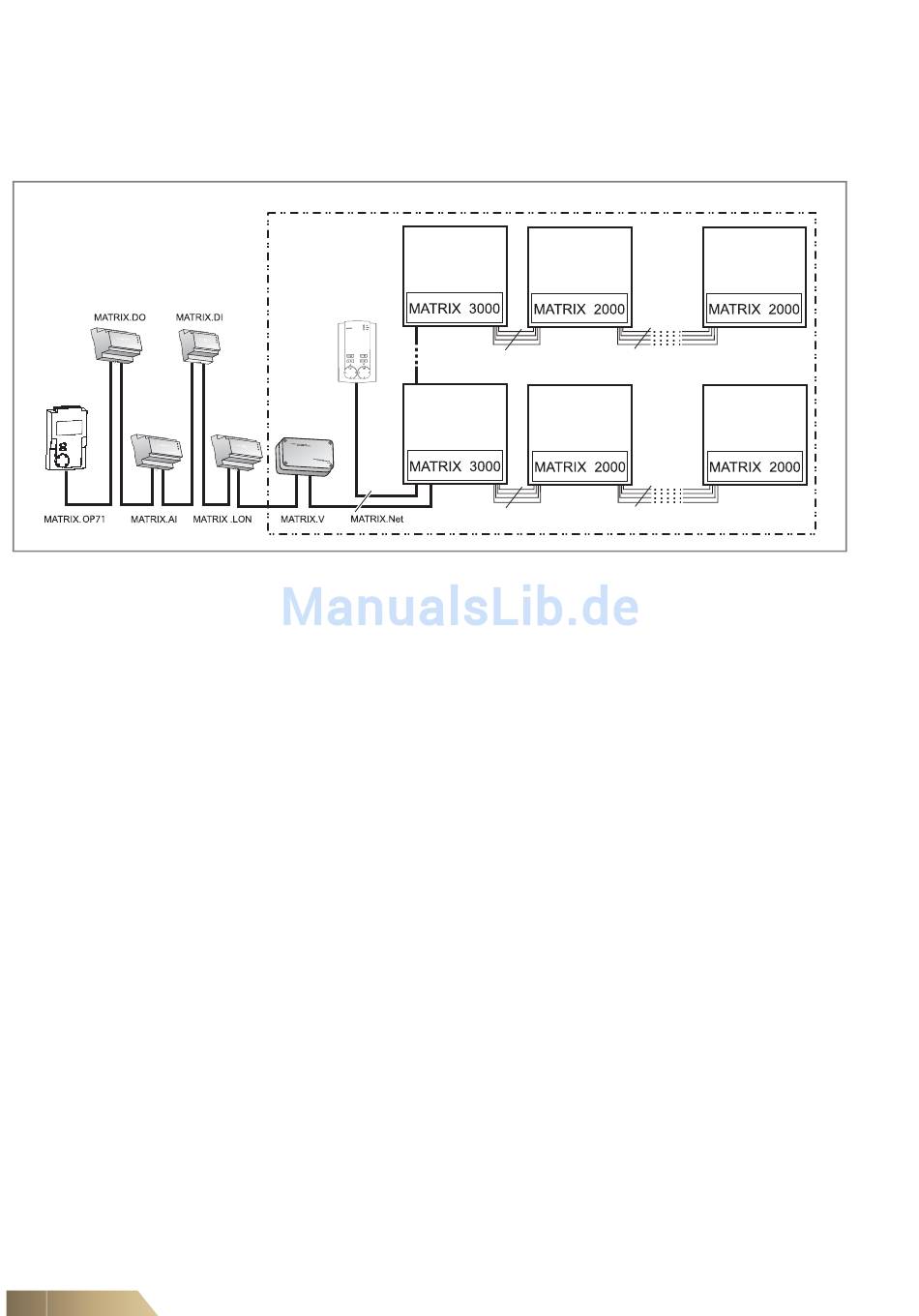

Abb. 6-27: Gruppenstruktur einer Kombination der Reglertypen MATRIX 2000 und MATRIX 3000
72
Mit den Systemen MATRIX 2000 und MATRIX 3000 kann eine Gruppe gebildet wer-
den. Die Abb. 6-27 zeigt exemplarisch ein Netzwerk aus Bediengerät, MATRIX 2000,
MATRIX 3000 und verschiedenen Globalen Modulen.
max.
1 Bediengerät
Die Vergabe der Gruppenadresse erfolgt:
– über den Schalter für Gruppenadresse am Bediengerät – vergleichen Sie dazu in
der Betriebsanleitung „FläktGroup MATRIX Bediengeräte" das Kapitel „Inbetrieb-
nahme und Test"
– auf der Platine des Reglers MATRIX 3000 – vergleichen Sie dazu die Betriebsan-
leitung des Gerätes.
Die Zuordnung der Daten des Moduls MATRIX.LON erfolgt über die L
figuration.
Die Zuordnung des Moduls MATRIX.V zu dieser Gruppe erfolgt über den Schalter für
die Gruppenadresse – vergleichen Sie dazu das jeweilige Kapitel „Inbetriebnahme und
Test" in dieser Betriebsanleitung bzw.in der Betriebsanleitung für „MATRIX- Globale
Module".
Die Anordnung der Geräte 2-16 ist beliebig.
Der Anschluss des Bediengerätes muss an einem Reglertyp MATRIX 3000 erfolgen.
Das System MATRIX 3000 erlaubt die Einrichtung einer Gruppe auch mit
Komponenten aus dem System MATRIX 2000.
Darüber hinaus kann das Bediengerät entfallen, wenn Globale Module, wie z. B.
MATRIX.LON, DI, DO, AI, vorhanden sind und über diese Module der Gruppe die not-
wendigen Betriebsparameter sowie die Sollwerte vermittelt werden.
Gerät 16 Gerät 2
4-7 Adern
Gerät 1 Gerät 2
4-7 Adern
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
Gruppe
Gerät 16
4-7 Adern
Gerät 16
4-7 Adern
ON ®
-seitige Kon-
