HyPower-Geko

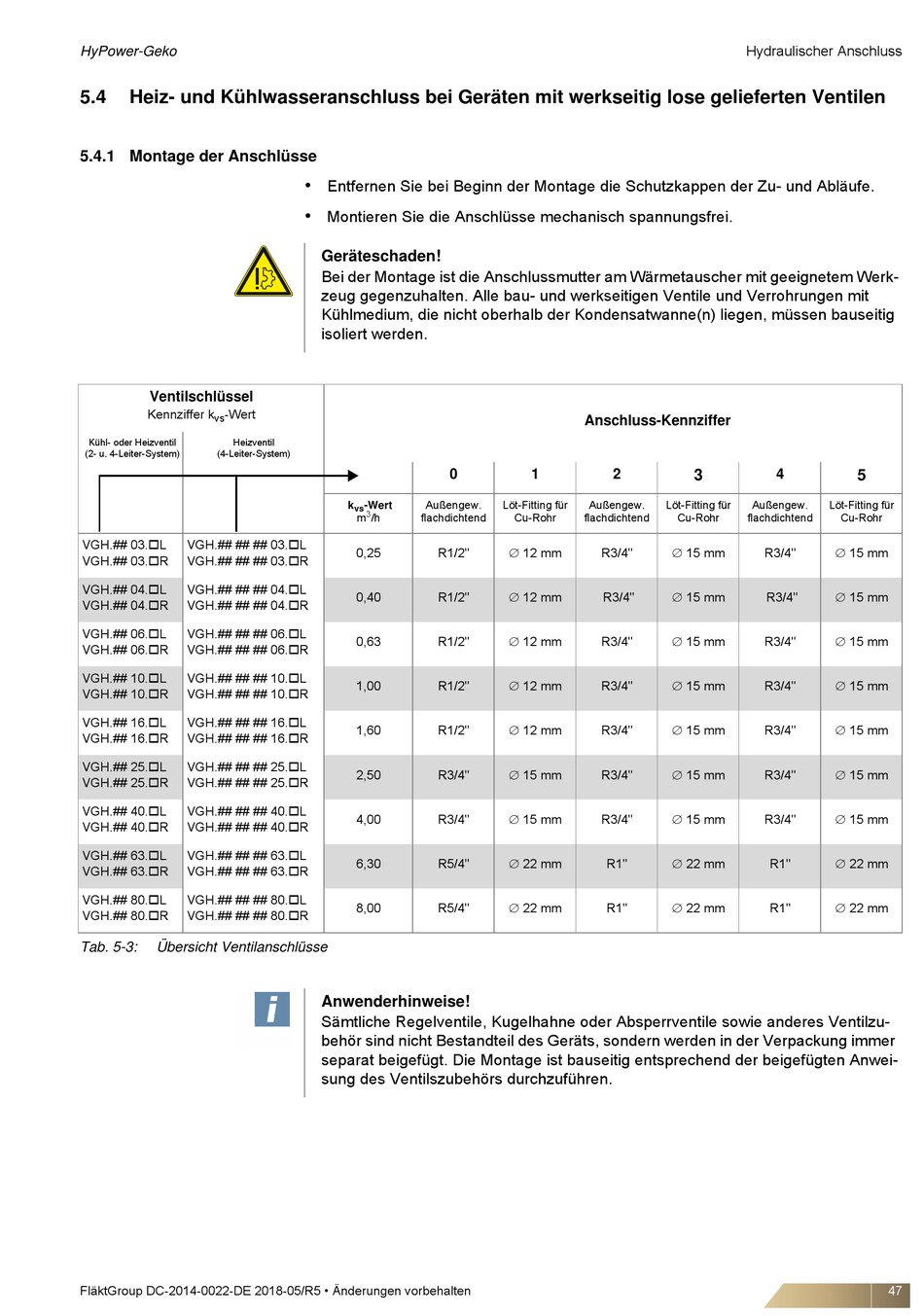

5.4 Heiz- und Kühlwasseranschluss bei Geräten mit werkseitig lose gelieferten Ventilen
5.4.1 Montage der Anschlüsse
Ventilschlüssel
Kennziffer k -Wert
vs
Kühl- oder Heizventil Heizventil
(2- u. 4-Leiter-System) (4-Leiter-System)
VGH.## 03.L VGH.## ## ## 03.L
VGH.## 03.R VGH.## ## ## 03.R
VGH.## 04.L VGH.## ## ## 04.L
VGH.## 04.R VGH.## ## ## 04.R
VGH.## 06.L VGH.## ## ## 06.L
VGH.## 06.R VGH.## ## ## 06.R
VGH.## 10.L VGH.## ## ## 10.L
VGH.## 10.R VGH.## ## ## 10.R
VGH.## 16.L VGH.## ## ## 16.L
VGH.## 16.R VGH.## ## ## 16.R
VGH.## 25.L VGH.## ## ## 25.L
VGH.## 25.R VGH.## ## ## 25.R
VGH.## 40.L VGH.## ## ## 40.L
VGH.## 40.R VGH.## ## ## 40.R
VGH.## 63.L VGH.## ## ## 63.L
VGH.## 63.R VGH.## ## ## 63.R
VGH.## 80.L VGH.## ## ## 80.L
VGH.## 80.R VGH.## ## ## 80.R
Tab. 5-3: Übersicht Ventilanschlüsse
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
•
Entfernen Sie bei Beginn der Montage die Schutzkappen der Zu- und Abläufe.
•
Montieren Sie die Anschlüsse mechanisch spannungsfrei.
Geräteschaden!
Bei der Montage ist die Anschlussmutter am Wärmetauscher mit geeignetem Werk-
zeug gegenzuhalten. Alle bau- und werkseitigen Ventile und Verrohrungen mit
Kühlmedium, die nicht oberhalb der Kondensatwanne(n) liegen, müssen bauseitig
isoliert werden.
0
Außengew.
k -Wert
vs
3
m /h flachdichtend
0,25 R1/2"
0,40 R1/2"
0,63 R1/2"
1,00 R1/2"
1,60 R1/2"
2,50 R3/4"
4,00 R3/4"
6,30 R5/4"
8,00 R5/4"
Anwenderhinweise!
Sämtliche Regelventile, Kugelhahne oder Absperrventile sowie anderes Ventilzu-
behör sind nicht Bestandteil des Geräts, sondern werden in der Verpackung immer
separat beigefügt. Die Montage ist bauseitig entsprechend der beigefügten Anwei-
sung des Ventilszubehörs durchzuführen.
Anschluss-Kennziffer
1 2
Löt-Fitting für Außengew. Löt-Fitting für
Cu-Rohr flachdichtend
 12 mm  15 mm
R3/4"
 12 mm  15 mm
R3/4"
 12 mm  15 mm
R3/4"
 12 mm  15 mm
R3/4"
 12 mm  15 mm
R3/4"
 15 mm  15 mm
R3/4"
 15 mm  15 mm
R3/4"
 22 mm  22 mm
R1"
 22 mm  22 mm
R1"
Hydraulischer Anschluss
3 4
Außengew. Löt-Fitting für
Cu-Rohr flachdichtend Cu-Rohr
 15 mm
R3/4"
 15 mm
R3/4"
 15 mm
R3/4"
 15 mm
R3/4"
 15 mm
R3/4"
 15 mm
R3/4"
 15 mm
R3/4"
 22 mm
R1"
 22 mm
R1"
5
