Technische Beschreibung

2 Technische Beschreibung
2.1 Geräteteile des Grundgerätes

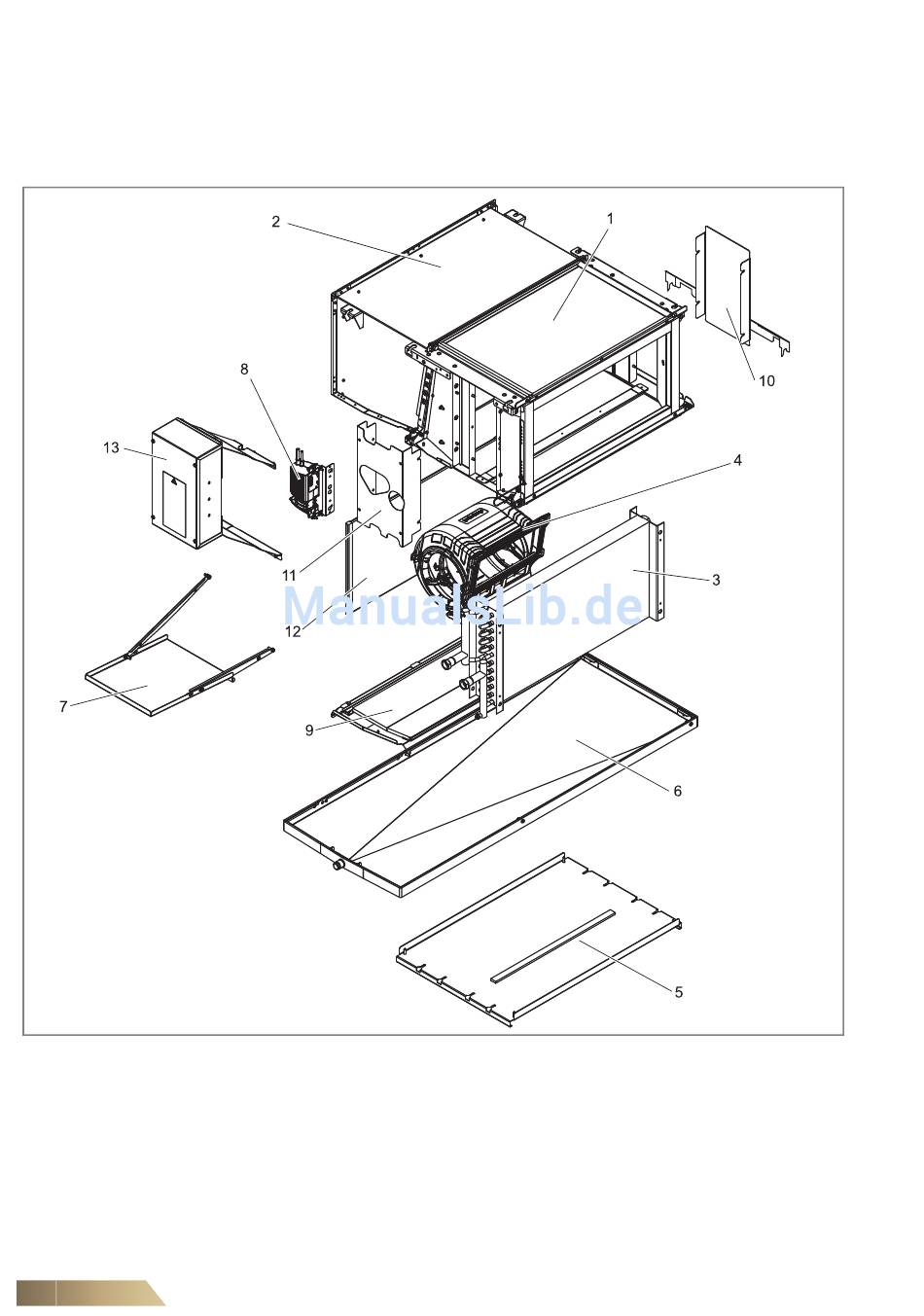

Abb. 2-1: Geräteteile des Grundgerätes
Pos. 1: Grundgehäuse (inkl. Montagehalterungen)
Pos. 2: Ventilatorkammer (optional)
Pos. 3: Wärmetauscher Cu/Al
Pos. 4: Ventilator
Pos. 5: Grundgehäuseabdeckung unten (anstelle der Konden-
satwanne Pos.6, nur bei reinen Heizgeräten)
Pos. 6: Kondensatwanne (optional)
Pos. 7: Zusatzkondensatwanne
(nur für Gerätetyp U - GH##.U###.#####)
*) Ohne Ventilatorkammer nicht VDI 6022 zertifiziert!
12
*)
Pos. 8: Kondensatpumpe (optional)
Pos. 9: Revisionsblende
Pos. 10: Warmetauscher- und Kondensatablaufabdeckung
Pos. 11: Wärmetauscherabdeckung (nur für Gerätetyp H
- GH##.H###.#####)
Pos. 12: Filter
Pos. 13: Elektroschaltkasten (optional)
