HyPower-Geko

4.4.9 Montage Kondensatwanne

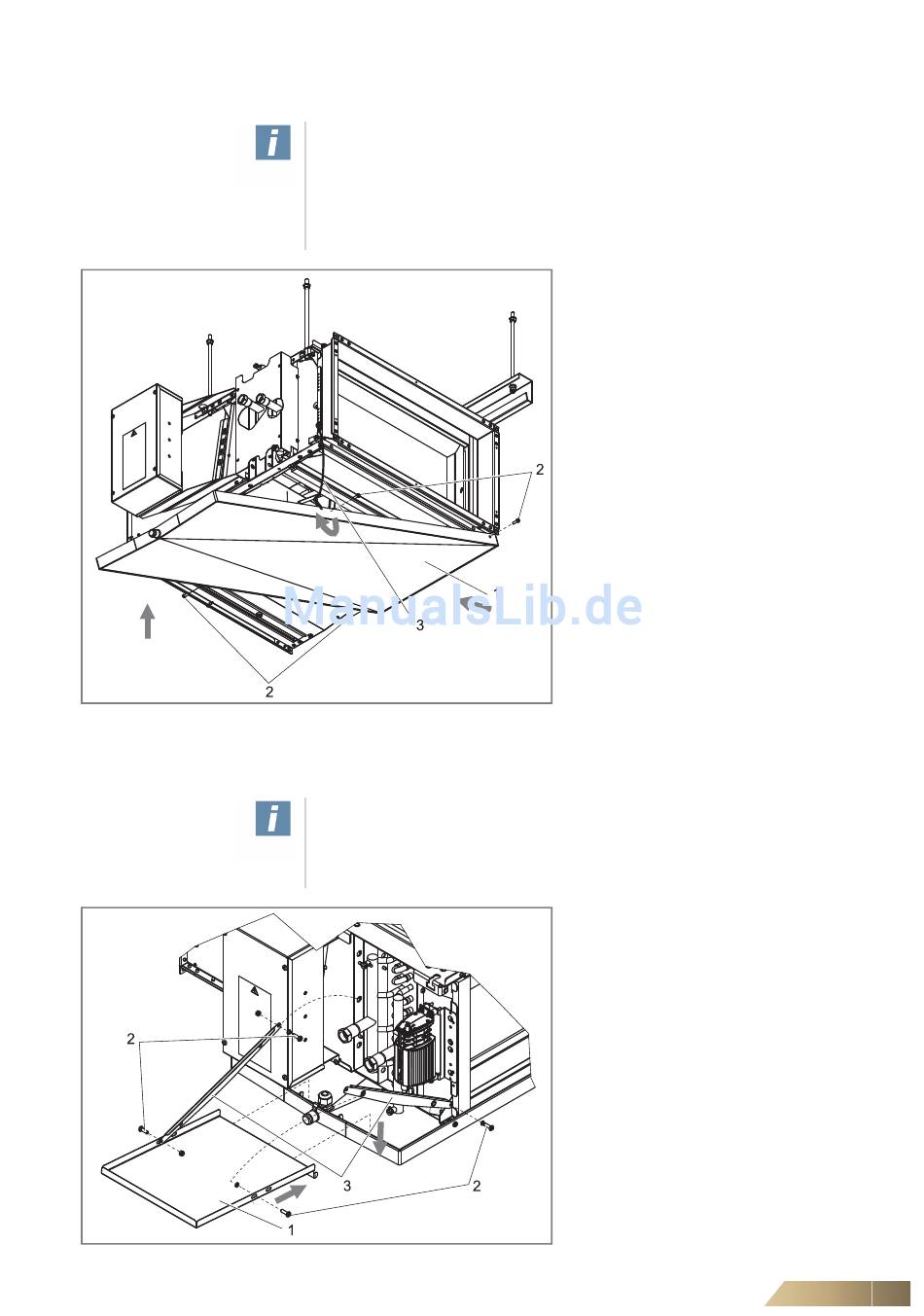

Abb. 4-17: Montage Kondensatwanne
4.4.10 Montage Zusatzkondensatwanne (nur für Gerätetyp U (GH##.U###.#####))
Abb. 4-18: Montage Zusatzkondensatwanne
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Anwenderhinweise!
Dieser Hinweis betrifft nur Geräte mit Kühlfunktion.
Die Kondensatwanne wird jeweils lose mitgeliefert und ist vor der Gerätemontage
zu montieren.
Der Kondensatablaufstutzen der Kondensatwanne muss sich immer an der Wärme-
tauscher-Anschlussseite befinden!
Anwenderhinweise!
Dieser Hinweis betrifft nur Geräte mit Kühlfunktion.
Die Zusatzkondensatwanne wird immer gesondert geliefert und ist vor eigener
Geräteinstallation zu montieren.
Pos. 1: Kondensatwanne
Pos. 2: Befestigungs-Schrauben (4 Stück)
Pos. 3: Fangbänder
Die Montage der Kondensatwanne
(Pos. 1) ist an der Wärmetauscheranschluss-
Gegenseite durch Einhängen und Befestigung
mit 4 Schrauben (Pos. 2) durchzuführen.
Pos. 1: Zusatzkondensatwanne
Pos. 2: Schraube, Mutter (4 Stück)
Pos. 3: Stütze (2 Stück)
Die Montage der Zusatzkondensatwanne
(Pos. 1) ist durch Einhängen
an der Kondensatwanne und Befestigung
von 2 Stützen (Pos. 3) mithilfe von 4 Schrauben
u. Muttern (Pos. 2) vorzunehmen.
Montage
41
