8.2.3 Filter Filterkammern mit oberem/seitlichen Auszug (ZGH.#A411 / ZGH.#A421) austauschen

.

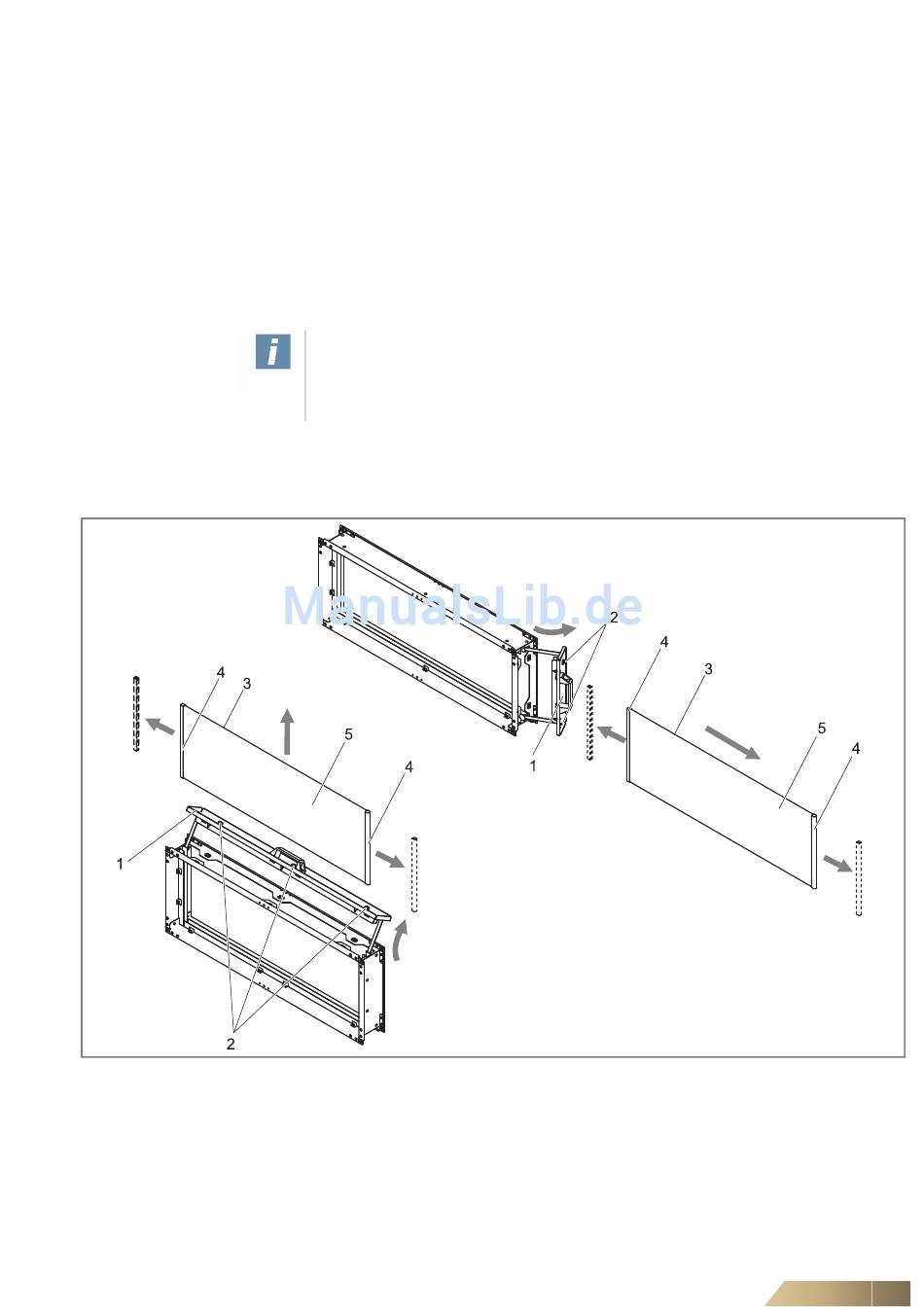

Abb. 8-2: Filter ausbauen, Filterelement austauschen
Pos. 1: Filterklappe
Pos. 2: Schnellverschlüsse
Pos. 3: Filter
Pos. 4: Klemmleisten
Pos. 5: Filtermaterial
8.2.4 WAT und Kondensatwanne prüfen
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
•
Lösen Sie die Schnellverschlüsse an die Filterkammern mit oberem/seitlichen
Auszug (ZGH.#A411 / ZGH.#A421) durch 90°- Drehung gegen den Uhrzeigersinn
(siehe Abb. 8-2; Pos. 2) und öffnen Sie die Filterklappe durch Drehung nach unten/
seitlichen (siehe Abb. 8-2, Pos. 1).
•
Ziehen Sie den Filter gleichmäßig aus dem Filterkammern mit oberem/seitlichen
Auszug (ZGH.#A411 / ZGH.#A421) heraus (siehe Abb. 8-2; Pos. 3).
•
Ziehen Sie die Klemmleisten links und rechts vom Rahmen des Filters ab (siehe
Abb. 8-2; Pos. 4).
•
Ziehen Sie das Filtermaterial vom Rahmen des Filters ab (siehe Abb. 8-2; Pos. 5).
Anwenderhinweise!
Ein Ersatzfilterset (5 Stück) kann bei FläktGroup unter der Verkaufsnummer
ZGH.#A823 (Filterklasse G2) bzw. ZGH.#A843 (Filterklasse G4) bestellt werden.
Das Symbol „#" steht als Platzhalter für die einzusetzende Baugröße.
•
Bauen Sie das neue Filterelement in umgekehrter Reihenfolge wieder ein.
•
Schließen Sie die Filterklappe wieder und verriegeln die Schnellverschlüsse, indem
Sie sie bis zum Einrasten hineindrücken.
Filterkammern mit seitlichen Auszug (ZGH.#A421)
Filterkammern mit oberem Auszug (ZGH.#A411)
WAT und Kondensatwanne optisch auf Verschmutzung, Beschädigung, Korrosion und
Dichtheit prüfen und gegebenenfalls reinigen und instand setzen.
