4.4.7 Montage Ansaug-/Ausblaskasten (ZGH.#A031 / ZGH.#A042) und Verschlussdeckel für Rundstutzen
DN250 (ZGH.#A711 / ZGH.#A712)

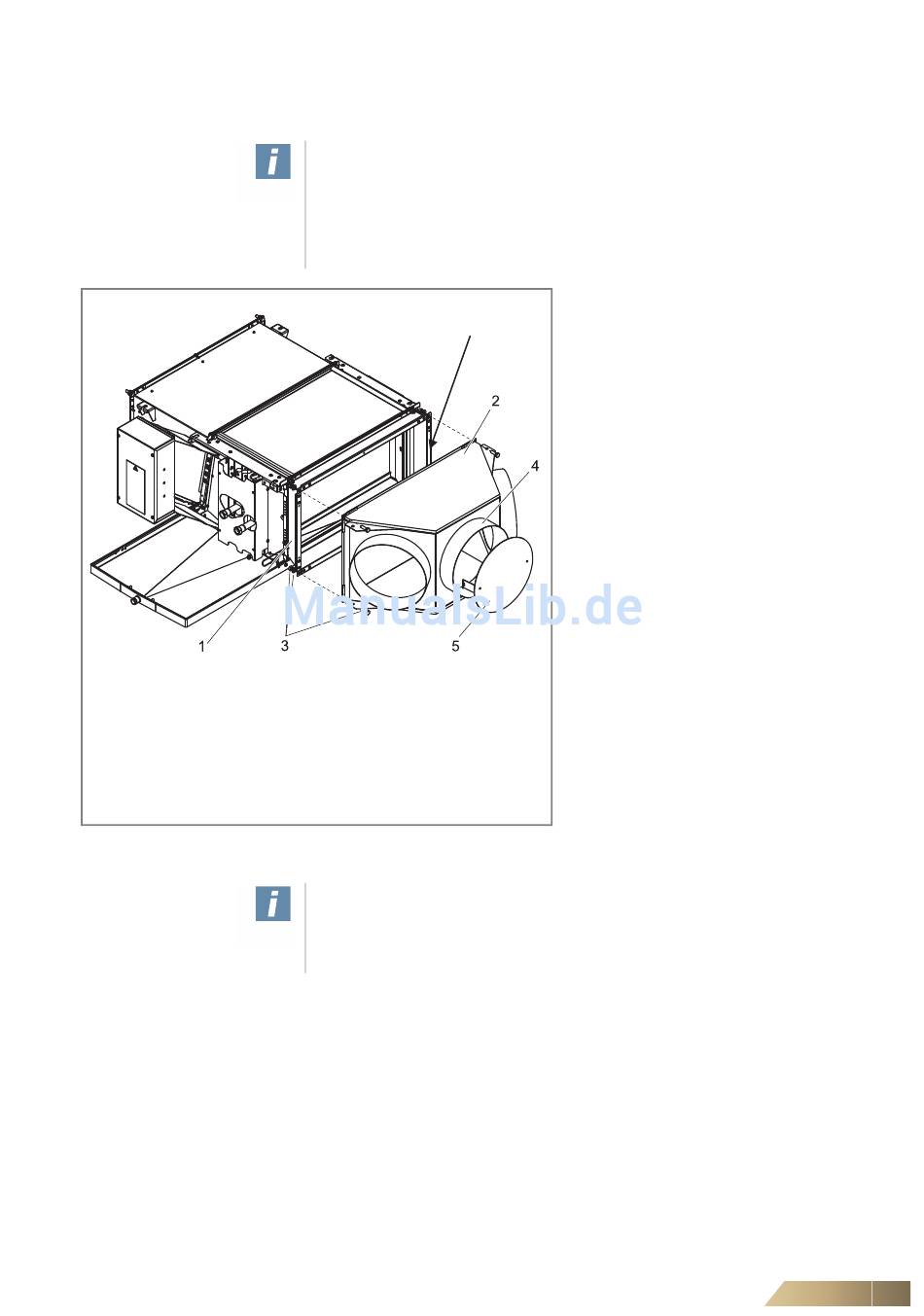

Abb. 4-15: Montage Ansaug-/Ausblaskasten (ZGH.#A031 / ZGH.#A042)
und Verschlussdeckel für Rundstutzen DN250 (ZGH.#A711 / ZGH.#A712)
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Anwenderhinweise!
Der Ansaug-/Ausblaskasten mit Rundstutzen DN250 (ZGH.#A031 / ZGH.#A042)
wird mit lose beigefügtem Isolierband geliefert, welches zur Abdichtung zwischen
dem Flansch des Kastens und dem Gerät mit Ventilatorkammer oder dem Ausblas-
Übergangsstück (ZGH.#A912), bzw. Ansaug-/Ausblas-Schalldämpfer oder flexib-
len Segeltuchstutzen bestimmt ist.
Isolierband ankleben
Anwenderhinweise!
Um luftseitige Verluste zu vermeiden, muss die Verbindung zwischen Rundstutzen
und bauseitigen Kanälen und/oder Verschlussdeckeln bauseitig abgedichtet wer-
den!
Pos. 1: Ausblas-Übergangsstück (ZGH.#A912)
Pos. 2: Ausblaskasten (ZGH.#A042)
Pos. 3: Schraube M8x25, Unterlegscheibe, Mutter
(4 St.)
Pos. 4: Rundstutzen DN250
Pos. 5: Verschlussdeckel DN250 (ZGH.#A712)
Die Montage an der Ausblasseite (Ausblaska-
sten ZGH.#A042), ist nur möglich wenn das
Gerät mit einem Ausblas-Übergangsstück aus-
gestattet ist.
•
Kleben Sie das Isolierband an den Flansch
an.
•
Befestigen Sie den Kasten am Ausblas-
Übergangsstück oder an der Ventilatorkam-
mer mit Schrauben M8 (Unterlegscheiben,
Muttern).
Bei Geräten, die mit einer Ansaug- oder Aus-
blaskasten ausgestattet sind, können unge-
nutzte Rundstutzen mit einem
Verschlussdeckel (ZGH.0A711(Ansaugseite),
ZGH.0A712(Ausblasseite)) verschlossen wer-
den.
•
Setzen Sie den/die Verschlussdeckel auf
den/die zu verschließenden Rundstutzen
auf und sichern diese z. B. durch Verwen-
dung von Klebe- oder Isolierband.
