Gerätetyp H (Gh##.H###.#####) - FläktGroup HYPOWER-GEKO Betriebsanleitung

Montage
4.2.2 Gerätetyp H (GH##.H###.#####)
30
Für alle erforderlichen Revisions- und Wartungsarbeiten am Grundgerät wird
empfohlen, eine Revisionsöffnung mit den Mindestabmessungen B x 1150 mm
(B x 1040 mm)* (siehe Abb. 4-2).

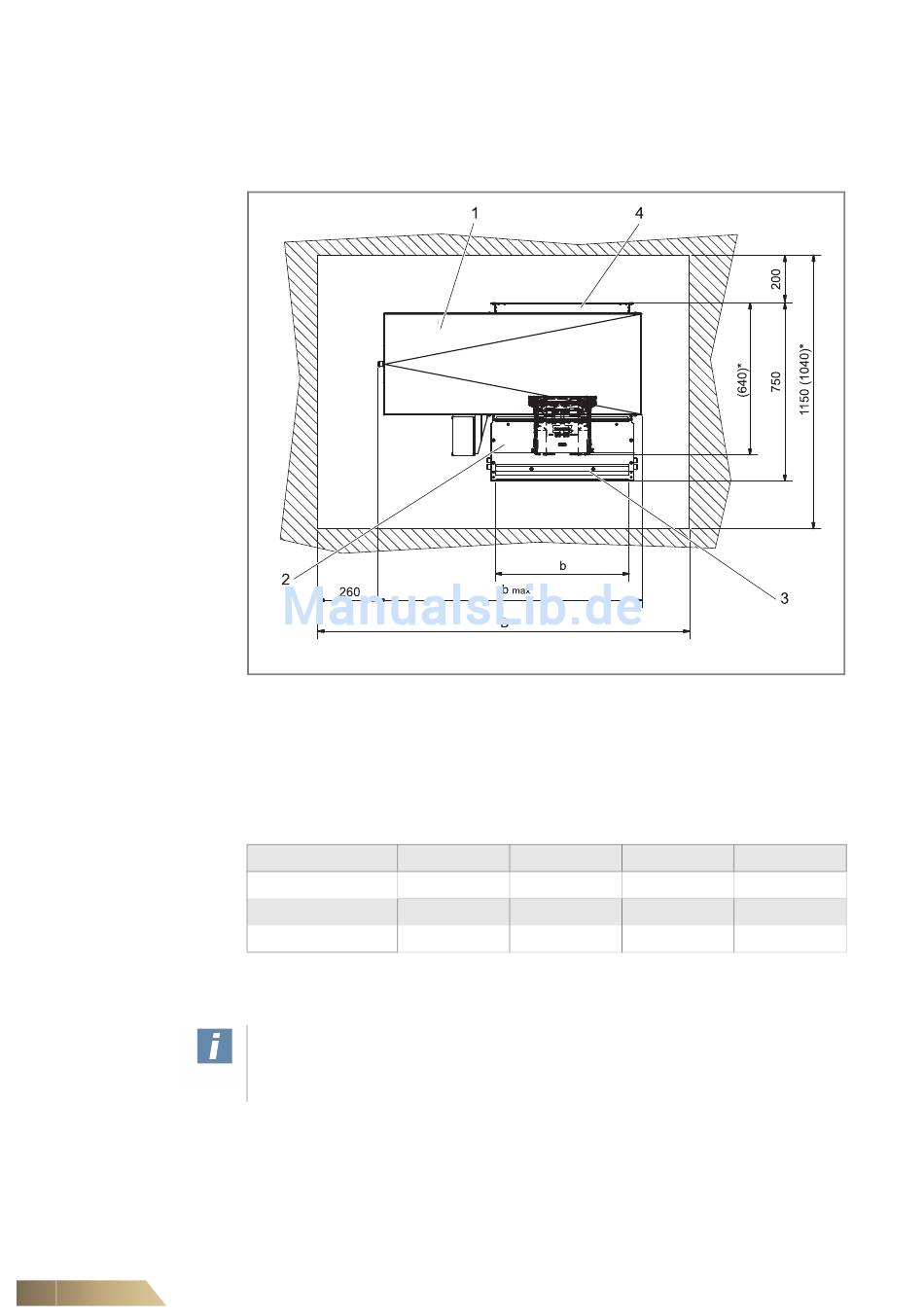

Abb. 4-2: Revisionsöffnung - Gerätetyp H (GH##.H###.#####)
*) Abmessungen in Klammern gelten für Einheiten ohne Ventilatorkammer
Pos. 1: Kondensatwanne - groß - Gerätetyp H
Pos. 2: Revisionsblende
Pos. 3: Filter hinter Abdeckleiste
Pos. 4: Ausblas-Übergangsstück (ZGH.#A912)
Baugröße
b [mm]
b [mm] 1110 (805)**
max
B [mm] 1560 (1265)**
Tab. 4-2: Maße Gerätetyp H (GH##.H###.#####) und Revisionsöffnung
**) Abmessungen in Klammern gelten für Geräte mit Funktion "Nur Heizen"
Anwenderhinweise!
Bitte beachten Sie, dass bei angebautem Zubehör evtl. weitere bzw. größere
Öffnungen vorzusehen sind.
1 2
560 865
1415 (1110)**
1860 (1570)**
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
3 4
1170 1590
1720 (1415)** 2140 (1835)**
2160 (1875)** 2590 (2295)**
