HyPower-Geko
7.2 Überprüfung der Regel- und Absperrventile
7.2.1 Überprüfung der Regelventile
Stellungsanzeiger der Antriebsspindel
Rote Kunststoffnasen
Stellung 1
Rote Kunststoffnasen
Stellung 2

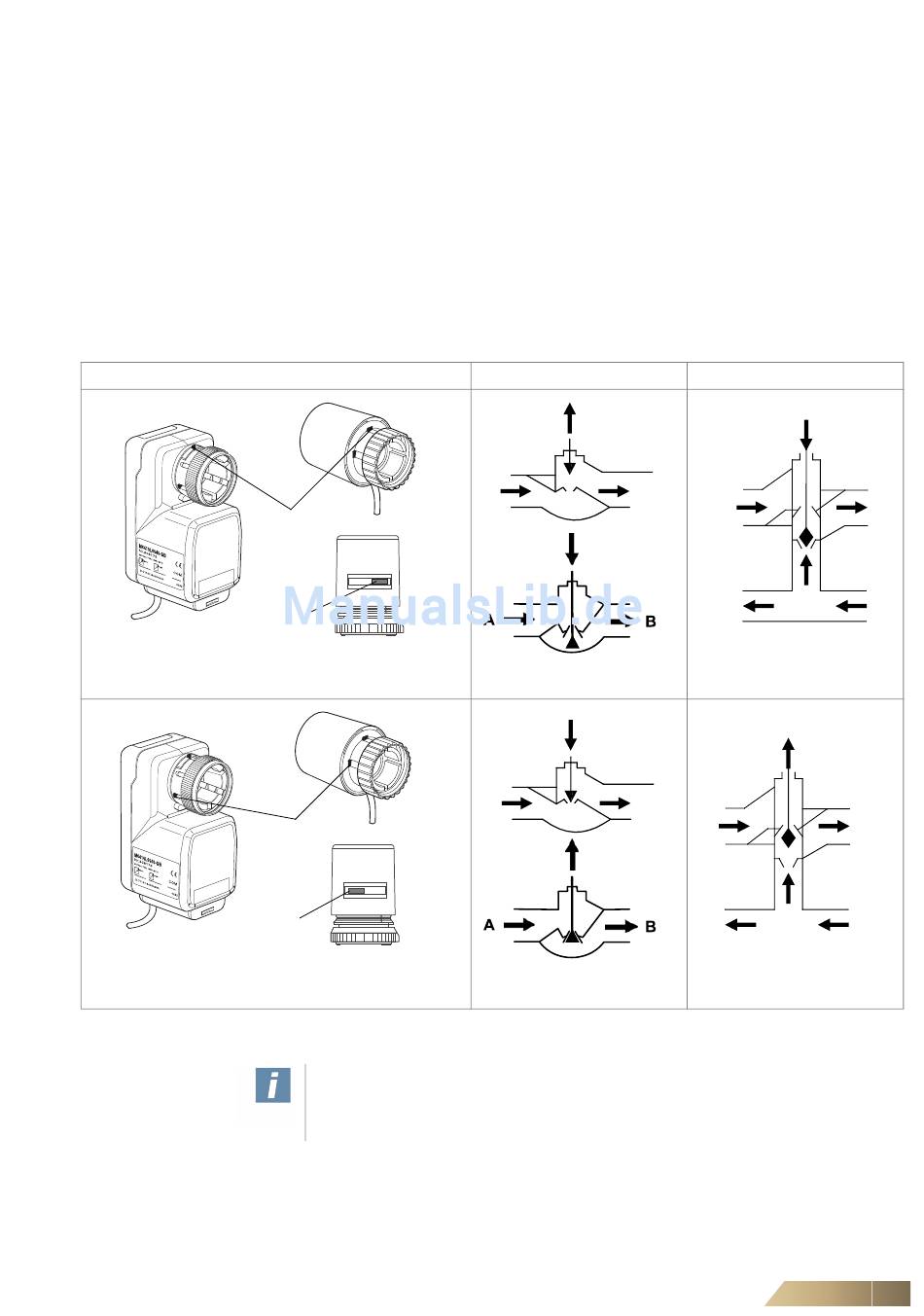

Tab. 7-1: Stellungsanzeige bei 2- und 3-Wege-Ventilen
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Bei bauseitigen Ventilen sind diese gemäß den Vorschriften des Herstellers zu prüfen.
2- oder 3-Wegeventile mit reversierbaren Stellantrieben bzw. 2- und
3-Wege-Ventile mit thermoelektrischen Stellantrieben.
Die Stellantriebe der 2- und 3-Wege-Ventile verfügen über eine Stellungsanzeige in
Form von roten Kunststoffnasen, die in entsprechenden Schlitzen geführt sind.
Je nach Ausführung als 2- oder 3-Wegeventil ist das Ventil geöffnet oder geschlossen,
wenn die roten Kunststoffnasen in einer der 2 möglichen Endstellungen stehen (siehe
Tab. 7-1).
AUF
K = 6,3 bis 8
VS
ZU
K = 6,3 bis 8
VS
Anwenderhinweise!
Thermoelektrische Stellantriebe für 2-Wege-Ventile sind mit schwarzer Aufschrift
und für 3-Wege-Ventile mit roter Aufschrift gekennzeichnet.
2-Wege-Ventil
K = 0,25 bis 4
VS
B
A
K = 6,3 bis 8
VS
Ventil AUF
K = 0,25 bis 4
VS
A B
K = 6,3 bis 8
VS
Ventil ZU
Inbetriebnahme
3-Wege-Ventil
A AB
B
Ventil AUF
A AB
B
Ventil ZU
