Hydraulischer Anschluss
5.3 Heiz- und Kühlwasseranschluss bei Geräten ohne Ventile oder mit bauseitigen
Ventilen
5.3.1 Montage der Anschlüsse

5.3.2 Mediumanschluss

5.3.3 Mediumanschluss 2-Leiter-System

44

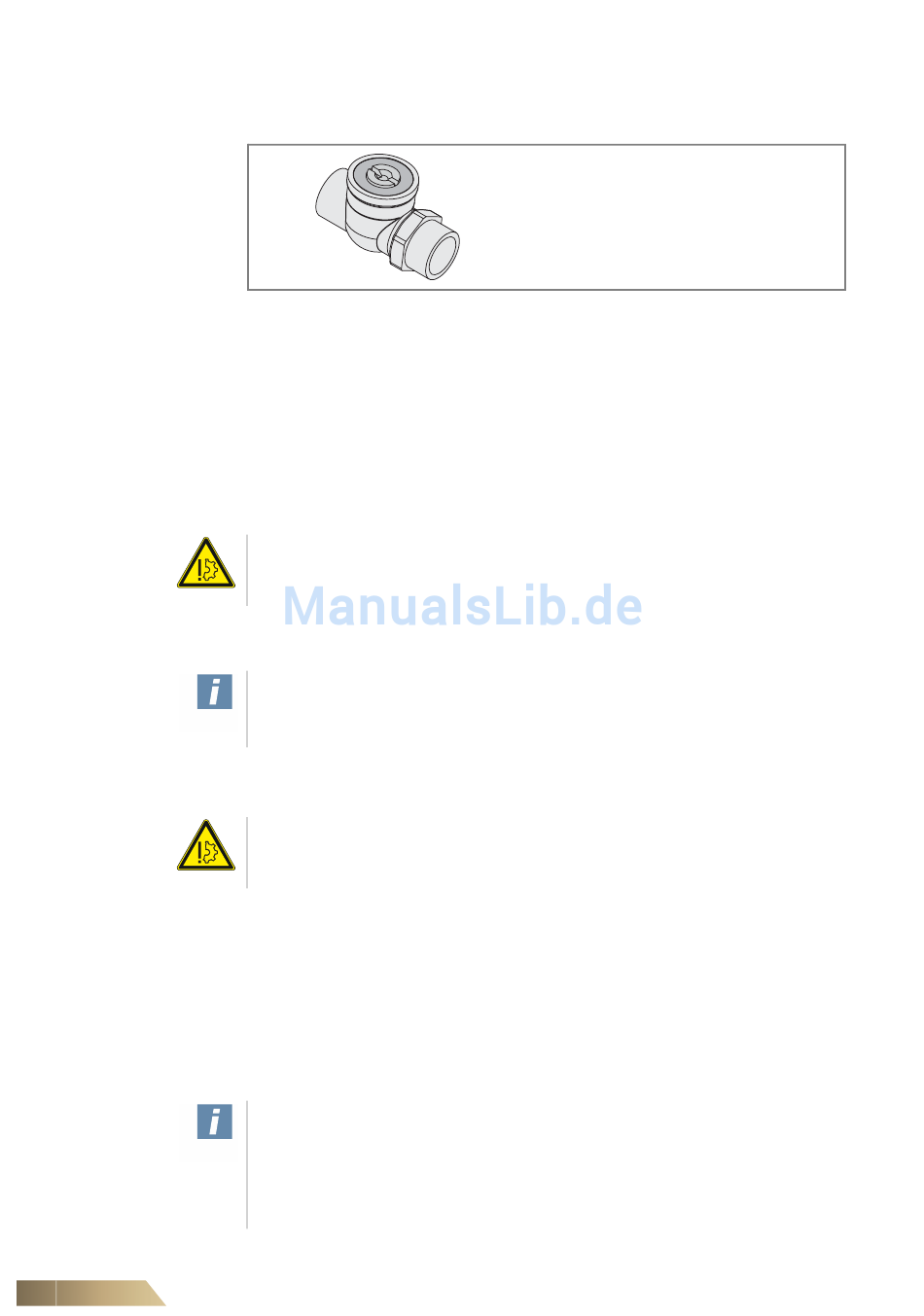

Kugelhahn
Mit dem Kugelhahn kann der Mediumdurchfluss abgesperrt werden (siehe Abb. 5-6).
Kugelhahn
Abb. 5-6:
Bei Geräten ohne Ventile oder bei bauseitig vorgesehenen Ventilen ist die Festlegung
von Vor- und Rücklauf abhängig von der bauseitigen Führung der Mediumanschlüsse
und/oder dem eingesetzten Ventil.
Geräteschaden!
Bei der Montage ist die Anschlussmutter am Wärmetauscher mit geeignetem Werk-
zeug gegenzuhalten.
•
Entfernen Sie bei Beginn der Montage die Schutzkappen der Zu- und Abläufe.
•
Montieren Sie die Anschlüsse mechanisch spannungsfrei.
Anwenderhinweise!
Die Abdichtung der Anschlüsse zum Stutzen des Wärmetauschers muss bauseitig
erfolgen!
Geräteschaden!
Alle bauseitigen Ventile und Verrohrungen mit Kühlmedium, die nicht oberhalb der
seitlichen Kondensatwanne(n) liegen, müssen bauseitig isoliert werden.
•
Achten Sie darauf, dass genügend Platz für Ventilinstallation zur Verfügung steht.
•
Beachten Sie die Angaben im Kapitel „Montage der Anschlüsse" auf Seite 44.
•
Führen Sie die Rohre im rechten Winkel seitlich oder nach hinten weg.
•
Dichten Sie die Anschlüsse ein.
•
Verschrauben Sie die Anschlüsse.
Anwenderhinweise!
Beim Mediumanschluss des Geräts ist stets der richtige Anschluss zum Ein- und
Ausgang des Wärmetauschers einzuhalten! Ein Vertauschen der Anschlüsse kann
zu Leistungsverlust führen! (siehe Abb. 5-7 und Abb. 5-8)
Die Anschlussstutzen des Wärmetauschers haben immer ein Innengewinde (siehe
Tab. 5-1)
