HyPower-Geko
4.3

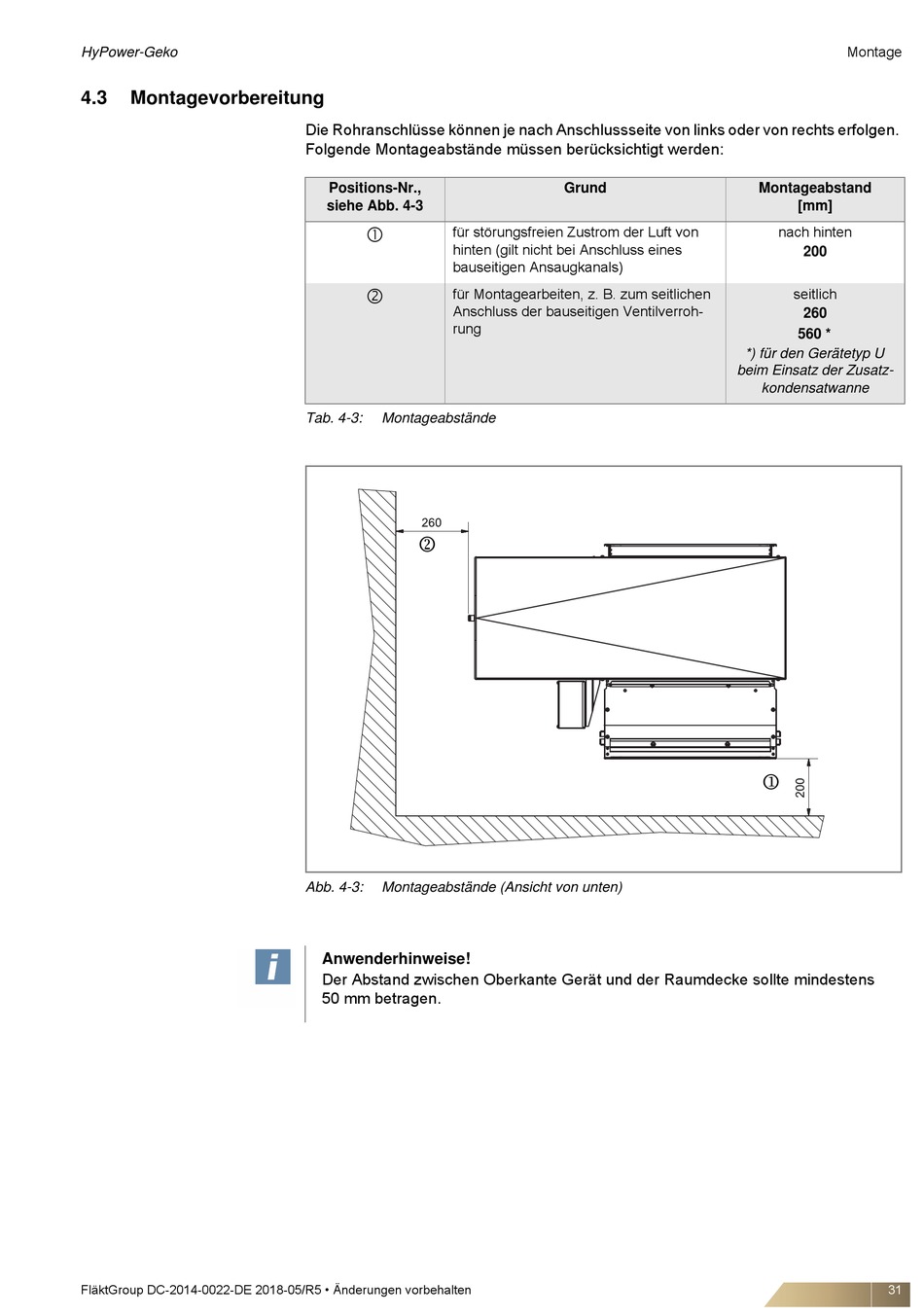

Montagevorbereitung

FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Die Rohranschlüsse können je nach Anschlussseite von links oder von rechts erfolgen.
Folgende Montageabstände müssen berücksichtigt werden:
Positions-Nr.,
siehe Abb. 4-3
 für störungsfreien Zustrom der Luft von
hinten (gilt nicht bei Anschluss eines
bauseitigen Ansaugkanals)

für Montagearbeiten, z. B. zum seitlichen
Anschluss der bauseitigen Ventilverroh-
rung
Tab. 4-3: Montageabstände

Abb. 4-3: Montageabstände (Ansicht von unten)
Anwenderhinweise!
Der Abstand zwischen Oberkante Gerät und der Raumdecke sollte mindestens
50 mm betragen.
Grund
beim Einsatz der Zusatz-
Montage
Montageabstand
[mm]
nach hinten
200
seitlich
260
560 *
*) für den Gerätetyp U
kondensatwanne

