FläktGroup HYPOWER-GEKO Betriebsanleitung Seite 33

HyPower-Geko

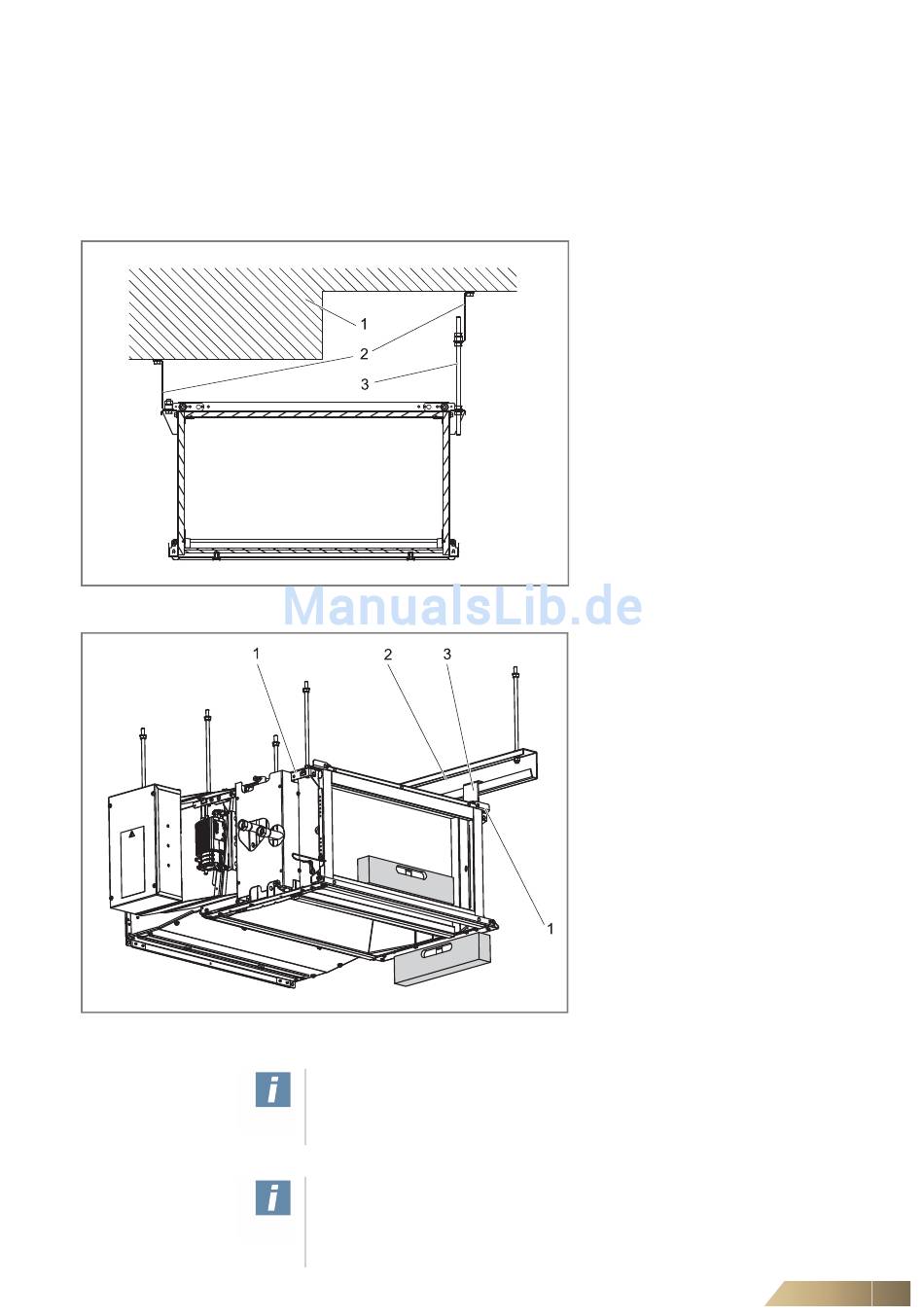

Abb. 4-5: Beispiele der Befestigungsarten
Abb. 4-6: Montage des HyPower-Gekos
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
•
Achten Sie darauf, dass genügend Platz für die Ventilinstallation zur Verfügung
steht.
•
Je nach gewählter Montageart benutzen Sie geeignetes Befestigungsmaterial
(Beispiele in Abb. 4-5).
•
Richten Sie den HyPower-Geko mit einer Wasserwaage in Längs- und Querrich-
tung exakt aus (siehe Abb. 4-6).
•
Ziehen Sie das Befestigungsmaterial an.
Anwenderhinweise!
Nur bei waagerecht montiertem Kühlgerät ist ein einwandfreier Kondensatablauf
gewährleistet.
Anwenderhinweise!
Um die Übertragung von Restkörperschall zu minimieren, empfehlen wir die Ver-
wendung geeigneter Schwingungsdämpfer, z. B. das als Zubehör erhältliche Set
Montagewinkel ZGH.0A913 (Set = 4 Stück).
Pos. 1: Deckenkonstruktion
Pos. 2: Gewindestange M8 (bauseitig)
Pos. 3: Montagewinkel ZGH.0A913
Pos. 1: Montagehalterungen
Pos. 2: Aufhängeschiene
Pos. 3: Schienenadapter
Montage
33
