Elektrischer Anschluss
6.2

Klemmen- oder Elektroschaltkasten

Klemmenkasten

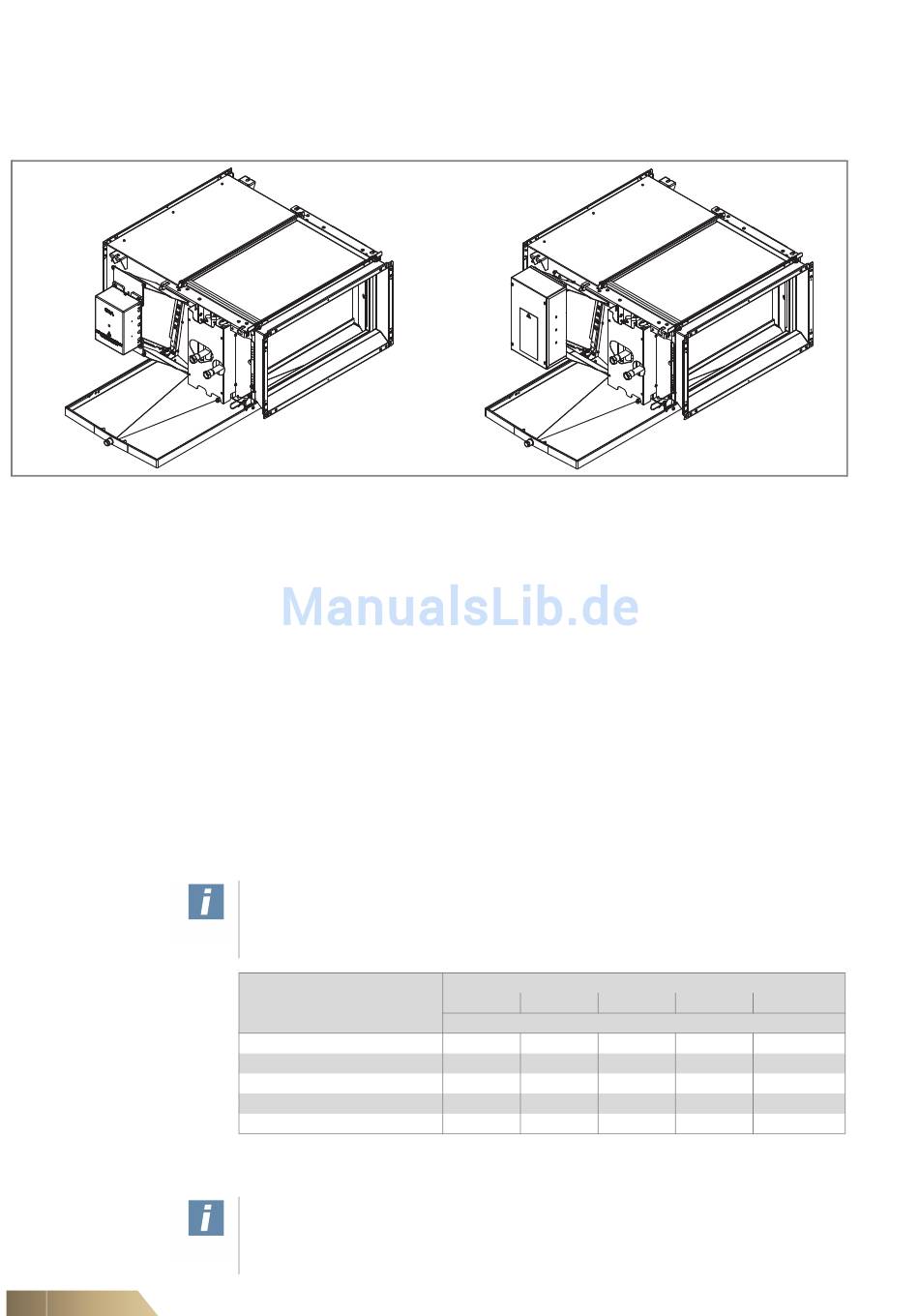

Abb. 6-1: Klemmenkasten/Elektroschaltkasten
6.3

Ventilatordrehzahl

6.3.1 Ventilator mit AC-Motor (3/5-stufiger Motor)

56
Geliefert wird der HyPower-Geko je nach Modellvariante mit einem
– Klemmenkasten oder Stahlblech-Elektroschaltkasten.
Stahlblech-Elektroschaltkasten
Klemmenkasten
Im Inneren des Klemmenkastens befindet sich eine Klemmenleiste, sowie je nach Aus-
führung evtl. zusätzliche elektrotechnische Einbauten.
Stahlblech-Elektroschaltkasten
Im Inneren des Stahlblech-Elektroschaltkastens befindet sich
(je nach Ausführung):
– eine Klemmleiste, sowie evtl. zusätzliche elektrotechnische Einbauten
– eine Regler-/Leistungselektronik MATRIX 2001/3001/4001
Der Motor des Ventilators hat fünf ansteuerbare Drehzahlstufen. Werkseitig sind wahl-
weise 3 oder 5 Drehzahlstufen aufgelegt (siehe gerätespezifischen Schaltplan) (siehe
Tab. 6-2).
Anwenderhinweise!
Die werkseitig ausgeführte Belegung der Klemmen ist abhängig von der bestellten
Drehzahlkombination des Gerätes.
Bestellbare
Drehzahlkombination
A, K
B, L
C, M
E, O
H, R
Tab. 6-2: Drehzahlkombinationen
Ventilatordrehzahl ändern
Anwenderhinweise!
Die Kombination von Ventilatordrehzahlen können nur von einem autorisierten Kun-
dendienst geändert werden.
Klemmenbezeichnungen
110 111
Drehzahlstufe des Motors
1 2
2 3
3 4
1 3
1 2
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
112 113 114
3 - -
4 - -
5 - -
5 - -
3 4 5
