Elektrischer Anschluss
6.10.4 Betriebsart Nur Kühlen (2-Leiter-System)

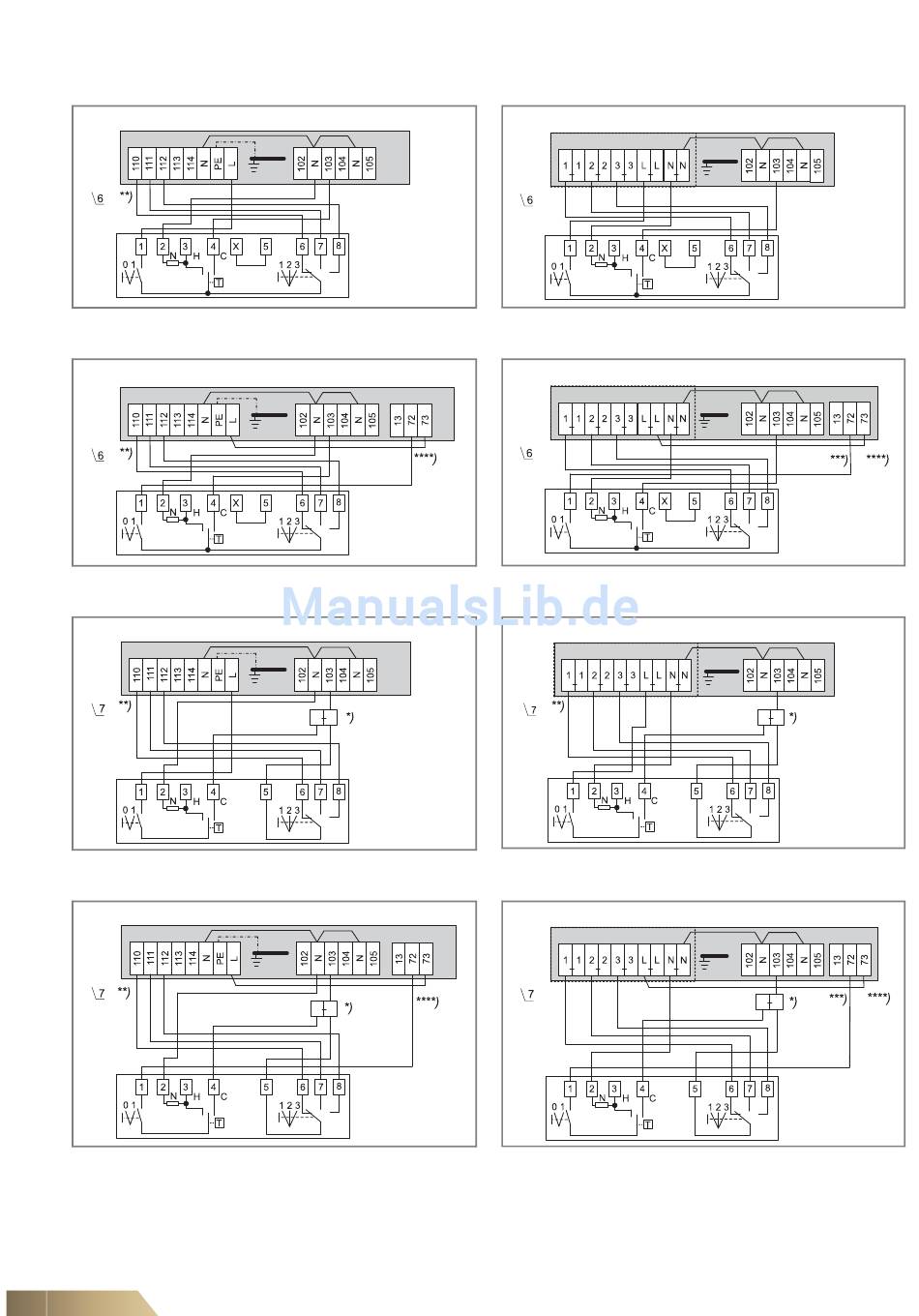

Abb. 6-40: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
Abb. 6-42: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
Abb. 6-44: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
Abb. 6-46: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
*) Stützpunktklemmen müssen bauseits gesetzt werden.
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaftplan im Elektroschaltkasten.
***) Meldekontakt Kondensatpumpenstörung (Verdrahtung an weitere Geräte siehe Schaltplan Kapitel 6.10.1).
****) Bei ein Kondensatpumpenstörung wird der Schalter spannungslos geschaltet.
80
Gerät mit Klemmleiste
CMT2D
CMT2D
Gerät mit Klemmleiste
CMT2Z
CMT2Z
Abb. 6-41: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
Abb. 6-43: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Relaisplatine und Kondensatpumpe)
Abb. 6-45: Ventilator- und Ventilansteuerung
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
Abb. 6-47: Ventilator- und Ventilansteuerung
(Gerät mit Relaisplatine und Kondensatpumpe)
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
Gerät mit Relaisplatine
CMT2D
CMT2D
Gerät mit Relaisplatine
CMT2Z
CMT2Z
