6.11 Elektrischer Anschluss für AC-Ventilator mit FläktGroup Kleinschaltern CET.ACEC /
Relaisplatine
6.11.1 Geräteanschlussklemmen für Ausführungen mit Klemmenleiste und Relaisplatine
Anschlussklemmen

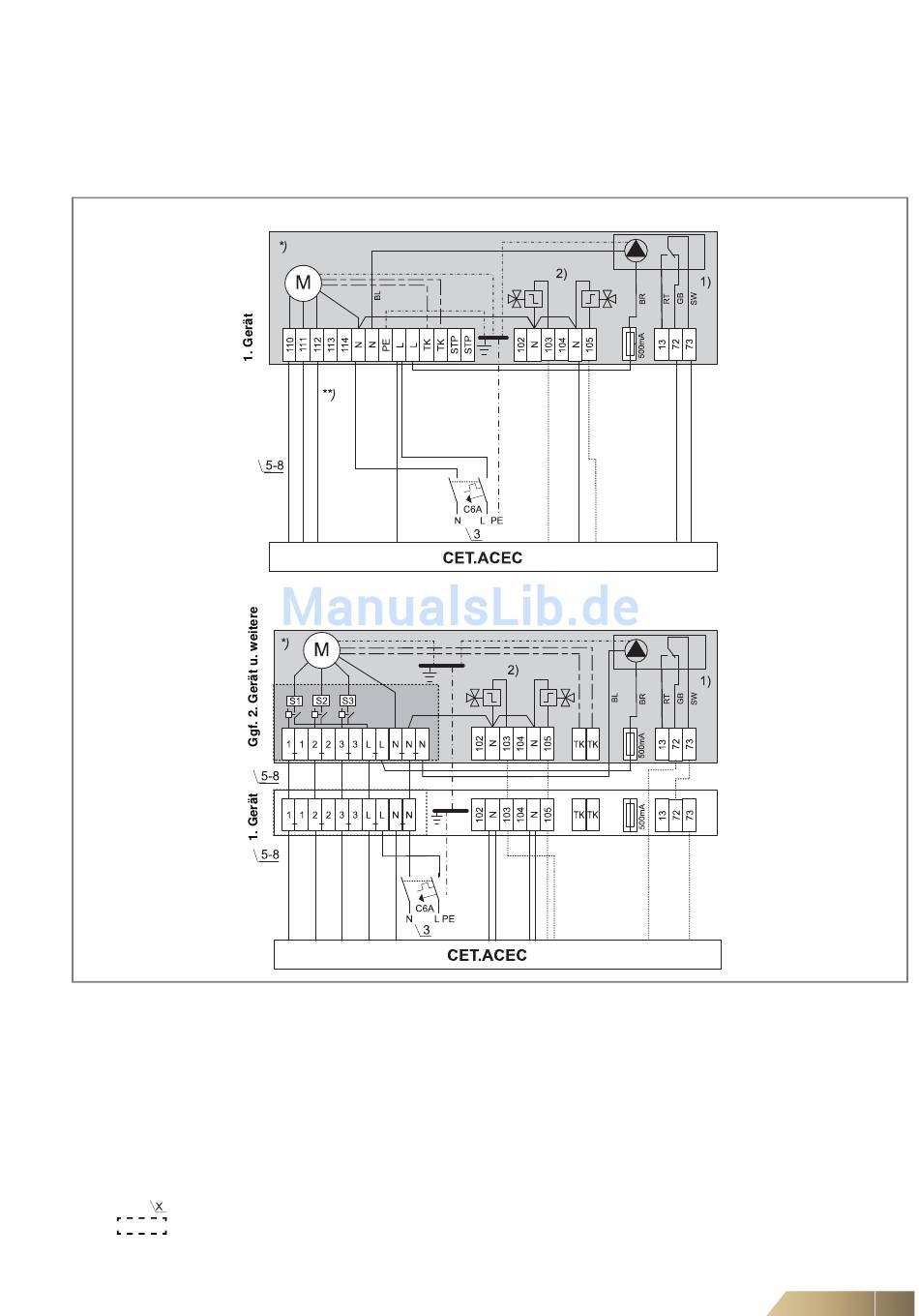

Abb. 6-60:
1)
Kondensatpumpe ist optional
2)
Ventile anschließen, wenn in der Geräteausrüstung vorhanden. Sonst nur Ventilatorsteuerung.
Bei einem 4-Leiter-System ist das Heizventil an Klemme 105, das Kühlventil an Klemme 103 anzuschließen.
Bei einem 2-Leiter-System mit der Funktion „nur Heizen" ist das Heizventil an Klemme 105 anzuschließen. Für alle
anderen 2-Leiter-Systeme ist das Ventil an Klemme 103 anzuschließen.
Gestrichelte Leitungen sind nur bei Ventilausrüstung anzuschließen.
*) Die im hellgrau hinterlegten Bereich dargestellten Anschlüsse sind bereits werkseitig erfolgt.
Die Darstellung an dieser Stelle dient lediglich der besseren Veranschaulichung der Schaltung.
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählter Drehzahlkombination, siehe Schaltplan im
Klemmenkasten)
Aderanzahl der Leitung: z. B.: 5 x 1,5 mm² NYM
Relaisplatine
