Montage

4.4.8 Montage Filterkammern mit oberem/seitlichen Auszug (ZGH.#A411 / ZGH.#A421)

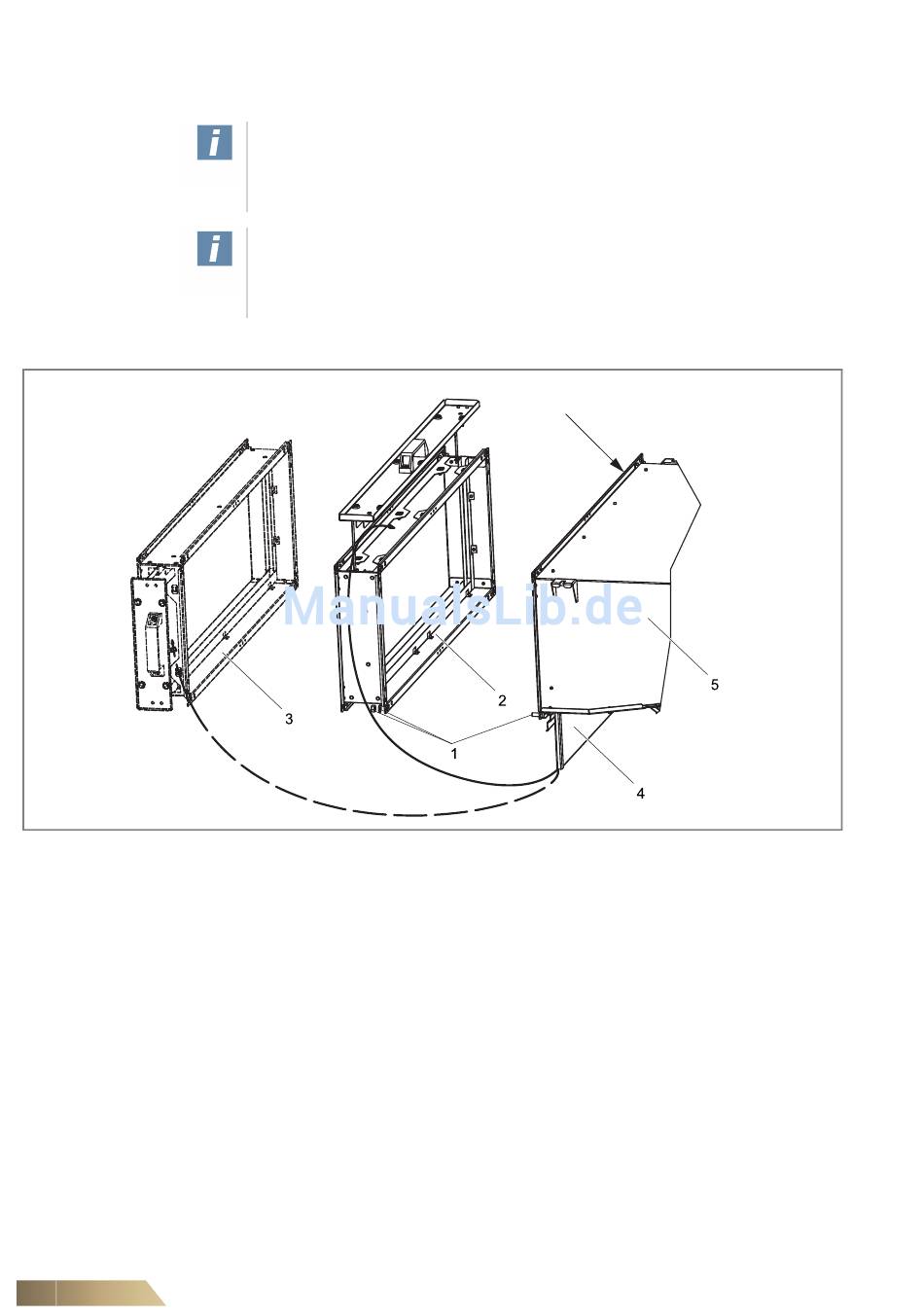

Abb. 4-16: Montage Filterkammer obere / seitliche Ausführung (ZGH.#A411 / ZGH.#A421)
Pos. 1: Schraube M8x25, Unterlegescheibe, Mutter (4 Stc)
Pos. 2: Filterkammer mit oberem Auszug (ZGH.#A411)
Pos. 3: Filterkammer mit seitlichem Auszug (ZGH.#A421)
Pos. 4: Filter
Pos. 5: Gerät mit Ventilatorkammer B (C) (GH##.####.###B(C)#)
40
Hinweis!
Die Filterkammern mit oberem/seitlichen Auszug (ZGH.#A411 / ZGH.#A4212)
wirden mit lose beigelegtem Isolierband geliefert, welches zur Abdichtung
zwischen dem Filterkammer-Stutzen und der Geräte-Ventilatorkammer dient.
Hinweis!
Vor der eigentlichen Geräteinstallation ist der Filter aus der Ventilatorkammer
herauszunehmen. Nach der Montage der Filterkammer (ZGH.#A411 /
ZGH.#A4212) ist der Filter in diese Kammer wieder einzuschieben.
•
Isolierband an den Stutzen ankleben.
•
Die Montage der Filterkammer (ZGH.#A411 – mit oberem Auszug, ZGH.#A421
– mit seitlichem Auszug, wobei das Symbol # die Geräte-Baugröße bezeichnet)
am Gerät mit der Ventilatorkammer ist mithilfe von 4 Schrauben M8 u. Muttern
sowie Unterlegescheiben (Pos. 1) vorzunehmen.
•
Filter in die Kammer einschieben.
Isolierband ankleben
