Hydraulischer Anschluss

5.4.3 Mediumanschluss 4-Leiter-System

2-Wege-Ventil

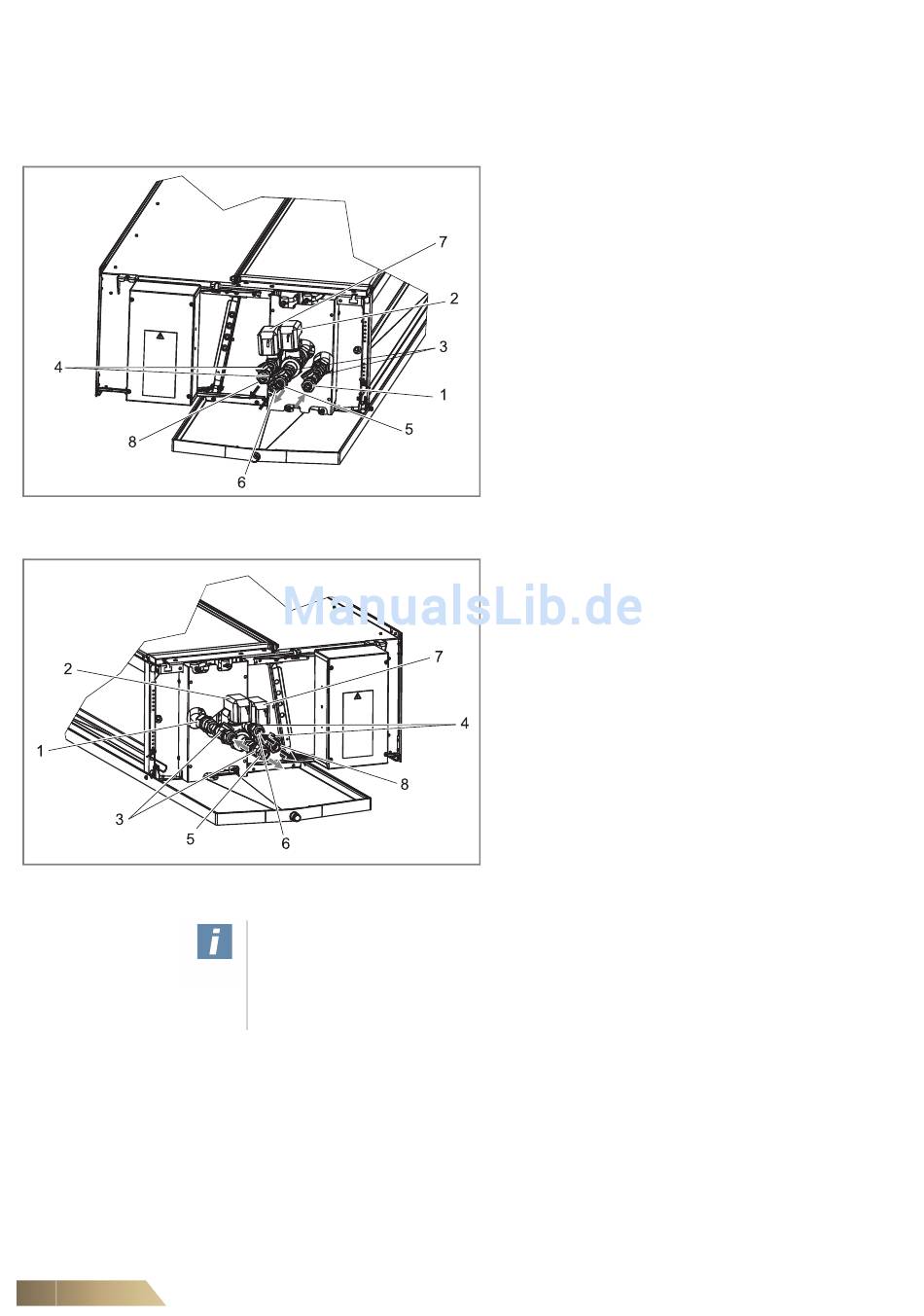

Abb. 5-15: Rohrleitungsanschlüsse 4-Leiter-System, 2-Wege-Ventil, linker Anschluss
Abb. 5-16: Rohrleitungsanschlüsse 4-Leiter-System, 2-Wege-Ventil, rechter Anschluss
50
Anwenderhinweise!
Das Ventilzubehör wird stets zum Grundgerät separat geliefert und muss bauseitig
installiert werden.
Die Kugelhähne können an Vor- oder Rücklauf montiert werden, das Absperrventil
muss immer am Rücklauf montiert werden!
Pos. 1: Vorlauf Kühlen
Pos. 2: Ventilstellantrieb Kühlen
Pos. 3: Absperrventil/Kugelhahn Kühlen (optional)
Pos. 4: Absperrventil/Kugelhahn Heizen (optional)
Pos. 5: Rücklauf Kühlen
Pos. 6: Vorlauf Heizen
Pos. 7: Ventilstellantrieb Heizen
Pos. 8: Rücklauf Heizen
Pos. 1: Vorlauf Kühlen
Pos. 2: Ventilstellantrieb Kühlen
Pos. 3: Absperrventil/Kugelhahn Kühlen (optional)
Pos. 4: Absperrventil/Kugelhahn Heizen (optional)
Pos. 5: Rücklauf Kühlen
Pos. 6: Vorlauf Heizen
Pos. 7: Ventilstellantrieb Heizen
Pos. 8: Rücklauf Heizen
