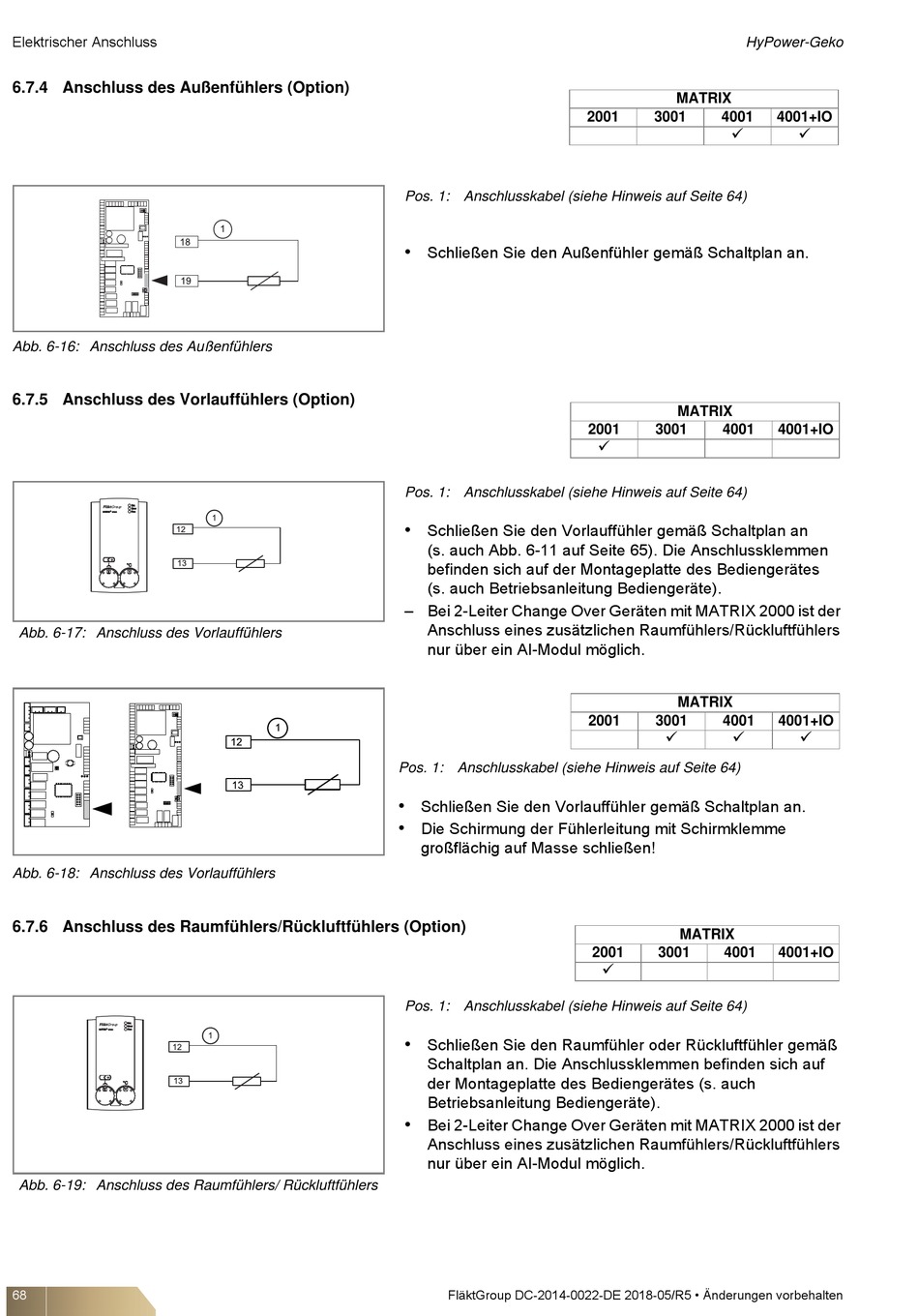

Elektrischer Anschluss
6.7.4 Anschluss des Außenfühlers (Option)
Abb. 6-16: Anschluss des Außenfühlers
6.7.5 Anschluss des Vorlauffühlers (Option)
Abb. 6-17: Anschluss des Vorlauffühlers
Abb. 6-18: Anschluss des Vorlauffühlers
6.7.6 Anschluss des Raumfühlers/Rückluftfühlers (Option)
Abb. 6-19: Anschluss des Raumfühlers/ Rückluftfühlers
68
Pos. 1: Anschlusskabel (siehe Hinweis auf Seite 64)
•
Schließen Sie den Außenfühler gemäß Schaltplan an.
Pos. 1: Anschlusskabel (siehe Hinweis auf Seite 64)
•
Schließen Sie den Vorlauffühler gemäß Schaltplan an
(s. auch Abb. 6-11 auf Seite 65). Die Anschlussklemmen
befinden sich auf der Montageplatte des Bediengerätes
(s. auch Betriebsanleitung Bediengeräte).
– Bei 2-Leiter Change Over Geräten mit MATRIX 2000 ist der
Anschluss eines zusätzlichen Raumfühlers/Rückluftfühlers
nur über ein AI-Modul möglich.
Pos. 1: Anschlusskabel (siehe Hinweis auf Seite 64)
•
Schließen Sie den Vorlauffühler gemäß Schaltplan an.
•
Die Schirmung der Fühlerleitung mit Schirmklemme
großflächig auf Masse schließen!
Pos. 1: Anschlusskabel (siehe Hinweis auf Seite 64)
•
Schließen Sie den Raumfühler oder Rückluftfühler gemäß
Schaltplan an. Die Anschlussklemmen befinden sich auf
der Montageplatte des Bediengerätes (s. auch
Betriebsanleitung Bediengeräte).
•
Bei 2-Leiter Change Over Geräten mit MATRIX 2000 ist der
Anschluss eines zusätzlichen Raumfühlers/Rückluftfühlers
nur über ein AI-Modul möglich.
