4.4.5 Montage Eingreifschutz (ZGH.#A511)

Montage Eingreifschutz
Abb. 4-13:
4.4.6 Montage Ansaug-/Ausblas-Schalldämpfer (ZGH.#A211 / ZGH.#A212)
Abb. 4-14: Montage Ansaug-/Ausblas-Schalldämpfer (ZGH.#A211 / ZGH.#A212)
38
Personenschaden!
Bei Geräten ohne Ventilatorkammer (Typ GH##.####.###A# - nicht VDI 6022
zertifiziert) ist bauseitig ein entsprechender Eingreifschutz zu gewährleisten.
(ZGH.#A511)
Anwenderhinweise!
Der Ansaug-/Ausblas-Schalldämpfer wird mit lose beigefügtem Isolierband gelie-
fert, das zur Abdichtung zwischen dem Flansch des Schalldämpfers und dem Gerät
mit Ventilatorkammer oder dem Ausblas-Übergangsstück bestimmt ist.
Isolierband ankleben

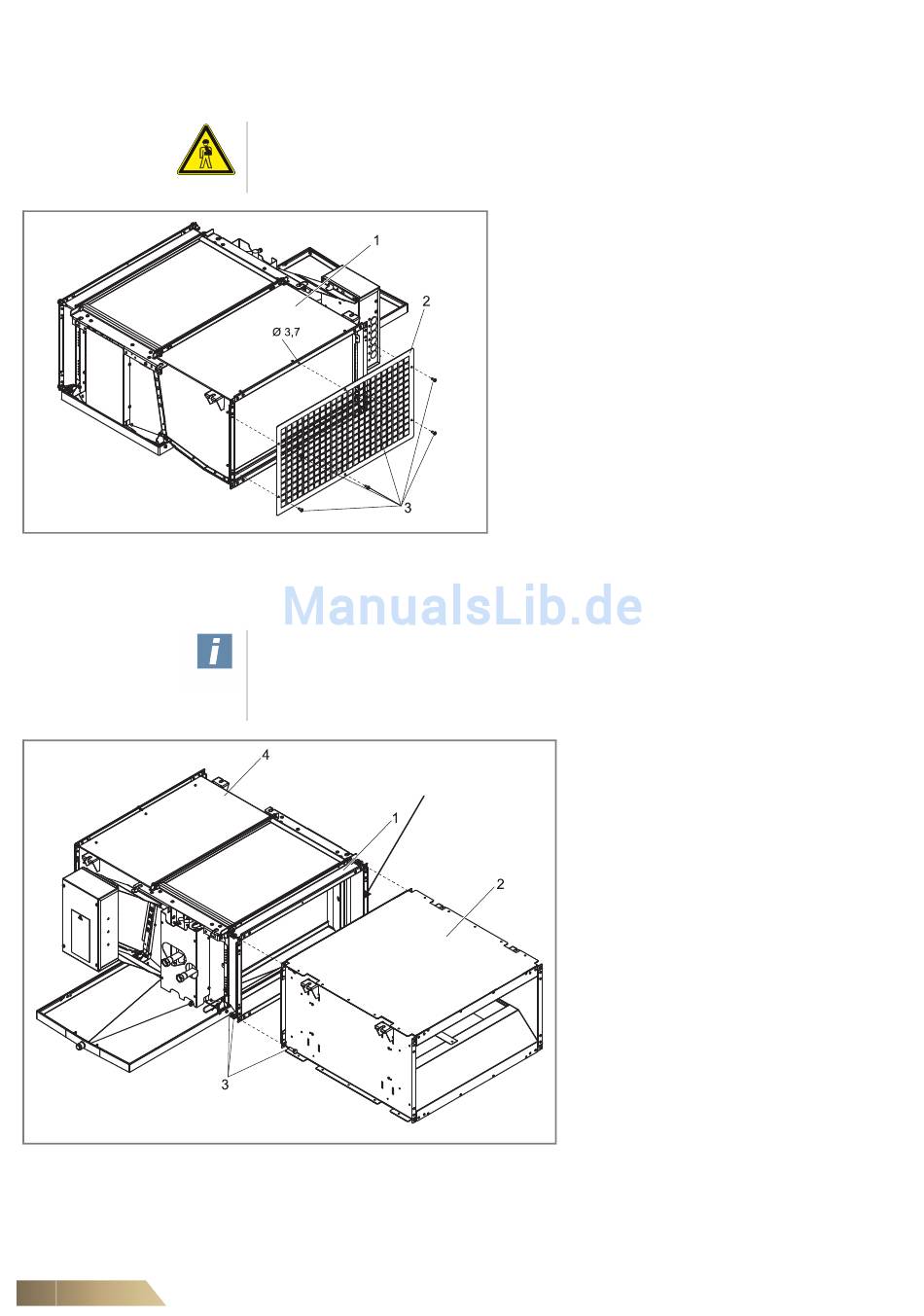

Pos. 1: Gerät mit Ventilatorkammer
Pos. 2: Eingreifschutz (ZGH.#A511)
Pos. 3: Blechschrauben 4,8x13 (6 St.)
Wird das Gerät ohne Zubehör oder bauseitigen
Kanal an der Ansaugseite installiert, ist es zwin-
gend erforderlich, an die Ansaugseite ein Ein-
greifschutz zu installieren. Hierfür kann
beispielsweise das als Zubehör lieferbare
Ansauggitter verwendet werden (Bestellnum-
mer: ZGH.#A511, wo das Symbol # für die Bau-
grösse steht).
•
Befestigen Sie das Schutzgitter mithilfe von
6 Blechschrauben 4,8x13 an der Ventilator-
kammer des Gerätes.
Pos. 1: Ausblas-Übergangsstück
(ZGH.#A912)
Poz. 2: Ausblas-Schalldämpfer
(ZGH.#A212)
Pos. 3: Schraube M8x25, Unterlegschei-
be, Mutter (4 St.)
Pos. 4: Ventilatorkammer
An der Ausblasseite ist die Montage
des Ausblas-Schalldämpfers
(ZGH.#A212) dann möglich, wenn das
Gerät mit einem Ausblas-Übergangs-
stück (ZGH.#A912) ausgestattet ist.
•
Kleben Sie das Isolierband an den
Flansch an.
•
Befestigen Sie den Ansaug-/Aus-
blas-Schalldämpfer am Gerät mit
Schrauben M8 (Unterlegscheiben
und Muttern).
