Elektrischer Anschluss

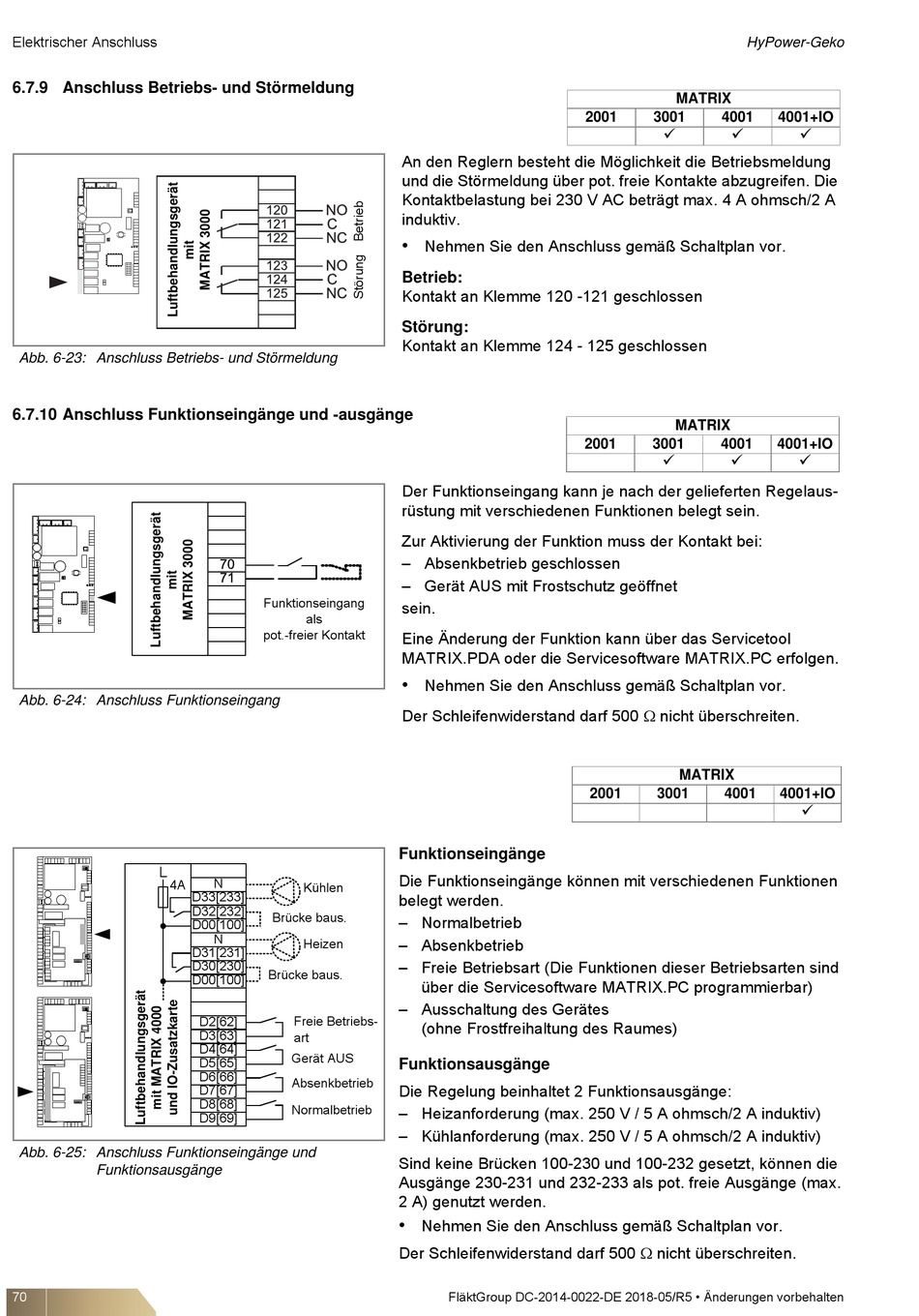

6.7.9 Anschluss Betriebs- und Störmeldung
Abb. 6-23: Anschluss Betriebs- und Störmeldung
6.7.10 Anschluss Funktionseingänge und -ausgänge
Abb. 6-24: Anschluss Funktionseingang
L
4A
Abb. 6-25: Anschluss Funktionseingänge und
Funktionsausgänge
70
Funktionseingang
als
pot.-freier Kontakt
N
Kühlen
D33[233]
D32[232]
Brücke baus.
D00[100]
N
Heizen
D31[231]
D30[230]
Brücke baus.
D00[100]
D2[62] Freie Betriebs-
D3[63]
art
D4[64]
Gerät AUS
D5[65]
D6[66]
Absenkbetrieb
D7[67]
D8[68]
Normalbetrieb
D9[69]
An den Reglern besteht die Möglichkeit die Betriebsmeldung
und die Störmeldung über pot. freie Kontakte abzugreifen. Die
Kontaktbelastung bei 230 V AC beträgt max. 4 A ohmsch/2 A
induktiv.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Betrieb:
Kontakt an Klemme 120 -121 geschlossen
Störung:
Kontakt an Klemme 124 - 125 geschlossen
Der Funktionseingang kann je nach der gelieferten Regelaus-
rüstung mit verschiedenen Funktionen belegt sein.
Zur Aktivierung der Funktion muss der Kontakt bei:
– Absenkbetrieb geschlossen
– Gerät AUS mit Frostschutz geöffnet
sein.
Eine Änderung der Funktion kann über das Servicetool
MATRIX.PDA oder die Servicesoftware MATRIX.PC erfolgen.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500  nicht überschreiten.
Funktionseingänge
Die Funktionseingänge können mit verschiedenen Funktionen
belegt werden.
– Normalbetrieb
– Absenkbetrieb
– Freie Betriebsart (Die Funktionen dieser Betriebsarten sind
über die Servicesoftware MATRIX.PC programmierbar)
– Ausschaltung des Gerätes
(ohne Frostfreihaltung des Raumes)
Funktionsausgänge
Die Regelung beinhaltet 2 Funktionsausgänge:
– Heizanforderung (max. 250 V / 5 A ohmsch/2 A induktiv)
– Kühlanforderung (max. 250 V / 5 A ohmsch/2 A induktiv)
Sind keine Brücken 100-230 und 100-232 gesetzt, können die
Ausgänge 230-231 und 232-233 als pot. freie Ausgänge (max.
2 A) genutzt werden.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500  nicht überschreiten.
