HyPower-Geko

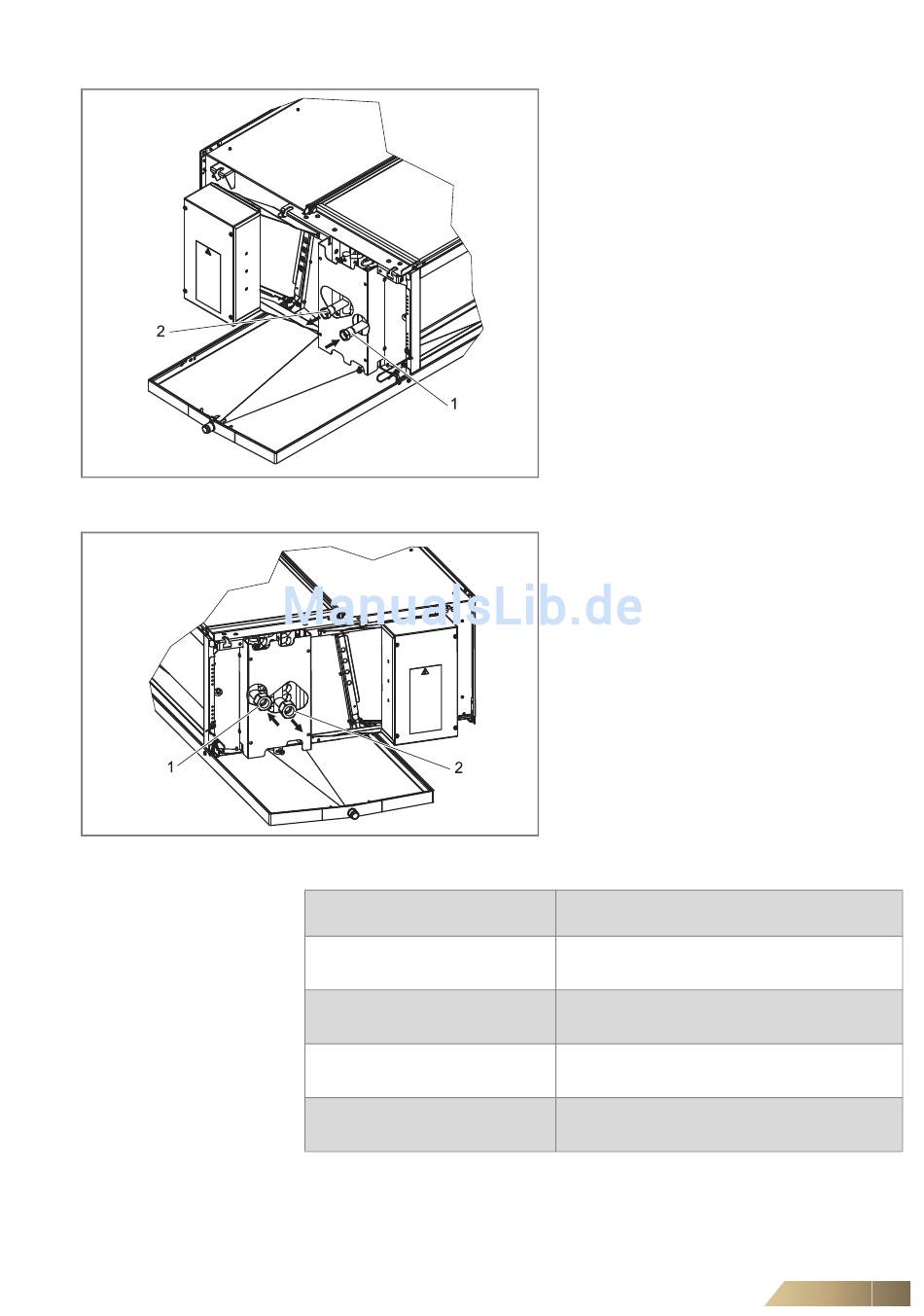

Abb. 5-7: Wärmetauscheranschlüsse 2-Leiter-System, linker Anschluss
Abb. 5-8: Wärmetauscheranschlüsse 2-Leiter-System, rechter Anschluss
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Typenbezeichnung
GH11.#0W(W0,WC)#.#####
GH12.#0W(W0,WC)#.#####
GH13.#0W(W0,WC)#.#####
GH21.#0W(W0,WC)#.#####
GH22.#0W(W0,WC)#.#####
GH23.#0W(W0,WC)#.#####
GH31.#0W(W0,WC)#.#####
GH32.#0W(W0,WC)#.#####
GH33.#0W(W0,WC)#.#####
GH41.#0W(W0,WC)#.#####
GH42.#0W(W0,WC)#.#####
GH43.#0W(W0,WC)#.#####
Tab. 5-1: Anschlussmaße der Stutzen des Wärmetauschers, 2-Leiter-System
Pos. 1: Vorlauf (Innengewinde, siehe Tab. 5-1)
Pos. 2: Rücklauf (Innengewinde, siehe Tab. 5-1)
Pos. 1: Vorlauf (Innengewinde, siehe Tab. 5-1)
Pos. 2: Rücklauf (Innengewinde, siehe Tab. 5-1)
Anschlussstutzen des Wärmetauschers
- Innengewinde
G 1/2"
G 1/2"
G 1/2"
G 1/2"
G 1/2"
G 3/4"
G 1/2"
G 3/4"
G 1"
G 3/4"
G 1"
G 1"
Hydraulischer Anschluss
