HyPower-Geko

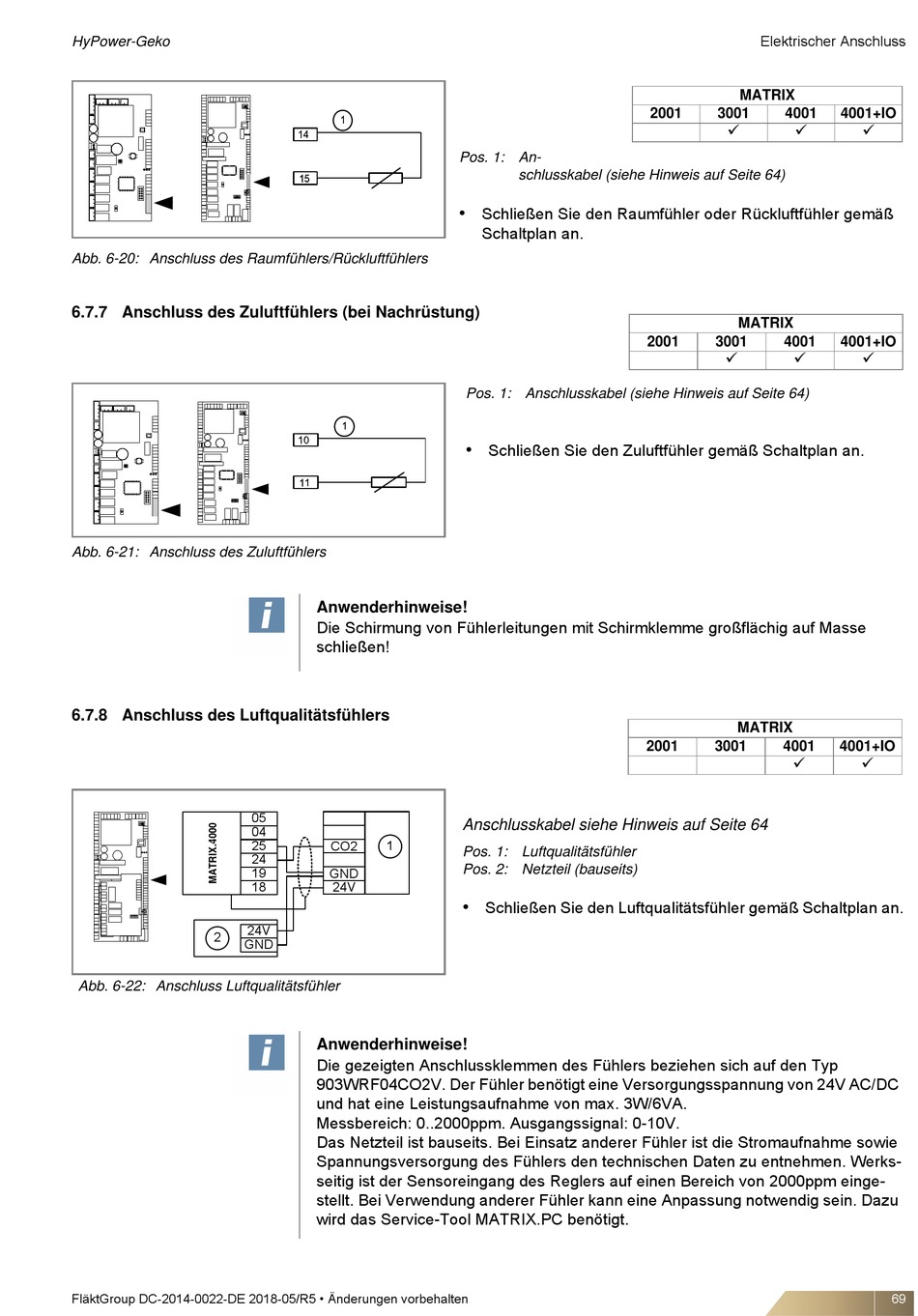

Abb. 6-20: Anschluss des Raumfühlers/Rückluftfühlers
6.7.7 Anschluss des Zuluftfühlers (bei Nachrüstung)
Abb. 6-21: Anschluss des Zuluftfühlers
6.7.8 Anschluss des Luftqualitätsfühlers
2
GND
Abb. 6-22: Anschluss Luftqualitätsfühler
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Anwenderhinweise!
Die Schirmung von Fühlerleitungen mit Schirmklemme großflächig auf Masse
schließen!
05
04
25 1
CO2
24
19 GND
18 24V
24V
Anwenderhinweise!
Die gezeigten Anschlussklemmen des Fühlers beziehen sich auf den Typ
903WRF04CO2V. Der Fühler benötigt eine Versorgungsspannung von 24V AC/DC
und hat eine Leistungsaufnahme von max. 3W/6VA.
Messbereich: 0..2000ppm. Ausgangssignal: 0-10V.
Das Netzteil ist bauseits. Bei Einsatz anderer Fühler ist die Stromaufnahme sowie
Spannungsversorgung des Fühlers den technischen Daten zu entnehmen. Werks-
seitig ist der Sensoreingang des Reglers auf einen Bereich von 2000ppm einge-
stellt. Bei Verwendung anderer Fühler kann eine Anpassung notwendig sein. Dazu
wird das Service-Tool MATRIX.PC benötigt.
Pos. 1: An-
schlusskabel (siehe Hinweis auf Seite 64)
•
Schließen Sie den Raumfühler oder Rückluftfühler gemäß
Schaltplan an.
Pos. 1: Anschlusskabel (siehe Hinweis auf Seite 64)
•
Schließen Sie den Zuluftfühler gemäß Schaltplan an.
Anschlusskabel siehe Hinweis auf Seite 64
Pos. 1: Luftqualitätsfühler
Pos. 2: Netzteil (bauseits)
•
Schließen Sie den Luftqualitätsfühler gemäß Schaltplan an.
Elektrischer Anschluss
MATRIX
2001 3001 4001
 
MATRIX
2001 3001 4001
 
MATRIX
2001 3001 4001

4001+IO

4001+IO

4001+IO

69
