Beim 2-Wege-Ventil erfolgt die Regelung durch Drosselung des Mediumrücklaufes
(siehe Abb. 5-2).

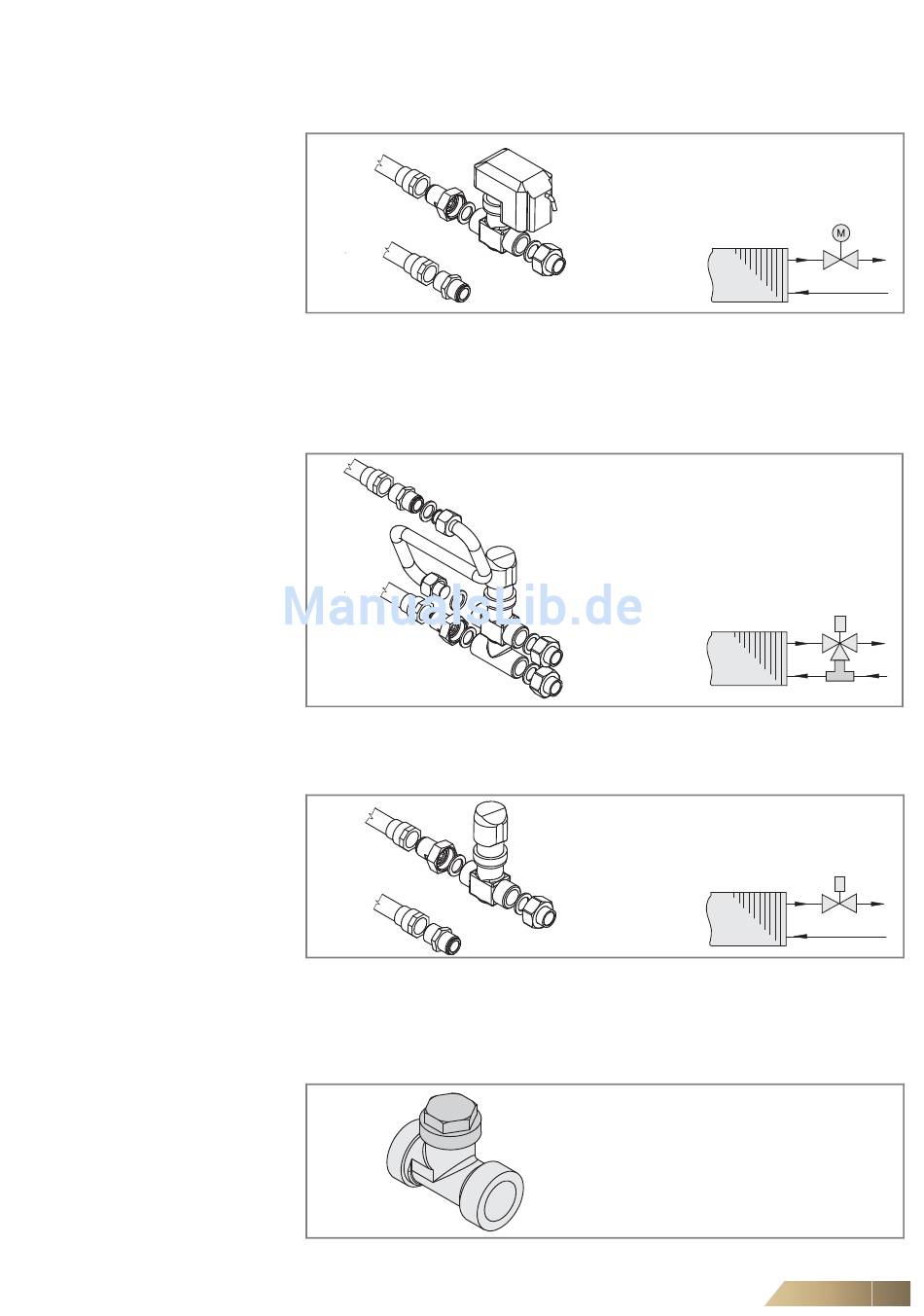

Abb. 5-2: Motorgetriebenes 2-Wegeventil
Ventile mit thermoelektrischem Antrieb
Mit diesen Ventilen ist ein 2-Punkt-Betrieb (AUF/ZU) möglich. Die Regelung erfolgt bei
werkseitig angebauter Ventilausrüstung beim 3-Wege-Ventil als Verteilschaltung
(siehe Abb. 5-3).
Abb. 5-3: 3-Wege-Ventil mit thermoelektrischem Antrieb
Beim 2-Wege-Ventil erfolgt die Regelung durch Drosselung des Mediumrücklaufes
(siehe Abb. 5-4).
Abb. 5-4: 2-Wege-Ventil mit thermoelektrischem Antrieb
Absperrventil
Mit dem Absperrventil kann der Mediumdurchfluss begrenzt oder abgesperrt werden
(siehe Abb. 5-5).
Abb. 5-5: Absperrventil
Hydraulischer Anschluss
