Hydraulischer Anschluss

5.4.2 Mediumanschluss 2-Leiter-System

2-Wege-Ventil

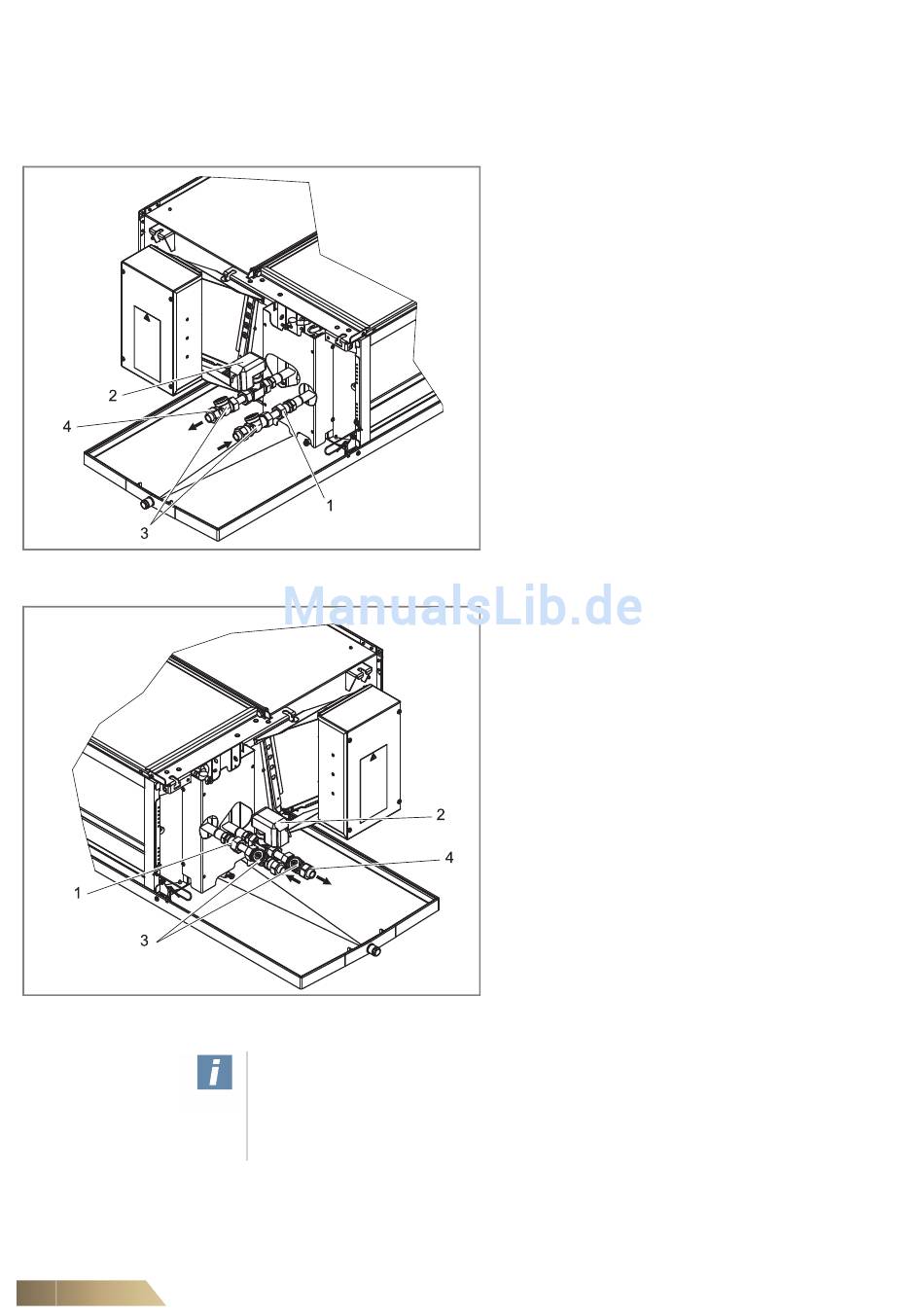

Abb. 5-11: Rohrleitungsanschlüsse 2-Leiter-System, 2-Wege-Ventil, linker Anschluss
Abb. 5-12: Rohrleitungsanschlüsse 2-Leiter-System, 2-Wege-Ventil, rechter Anschluss
48
Anwenderhinweise!
Das Ventilzubehör wird stets zum Grundgerät separat geliefert und muss bauseitig
installiert werden.
Die Kugelhähne können an Vor- oder Rücklauf montiert werden, das Absperrventil
muss immer am Rücklauf montiert werden!
Pos. 1: Vorlauf
Pos. 2: Ventilstellantrieb
Pos. 3: Absperrventil/Kugelhahn (optional)
Pos. 4: Rücklauf
Pos. 1: Vorlauf
Pos. 2: Ventilstellantrieb
Pos. 3: Absperrventil/Kugelhahn (optional)
Pos. 4: Rücklauf
