Montage
4.4.2 Montage mit Aufhängeschiene (Zubehör)

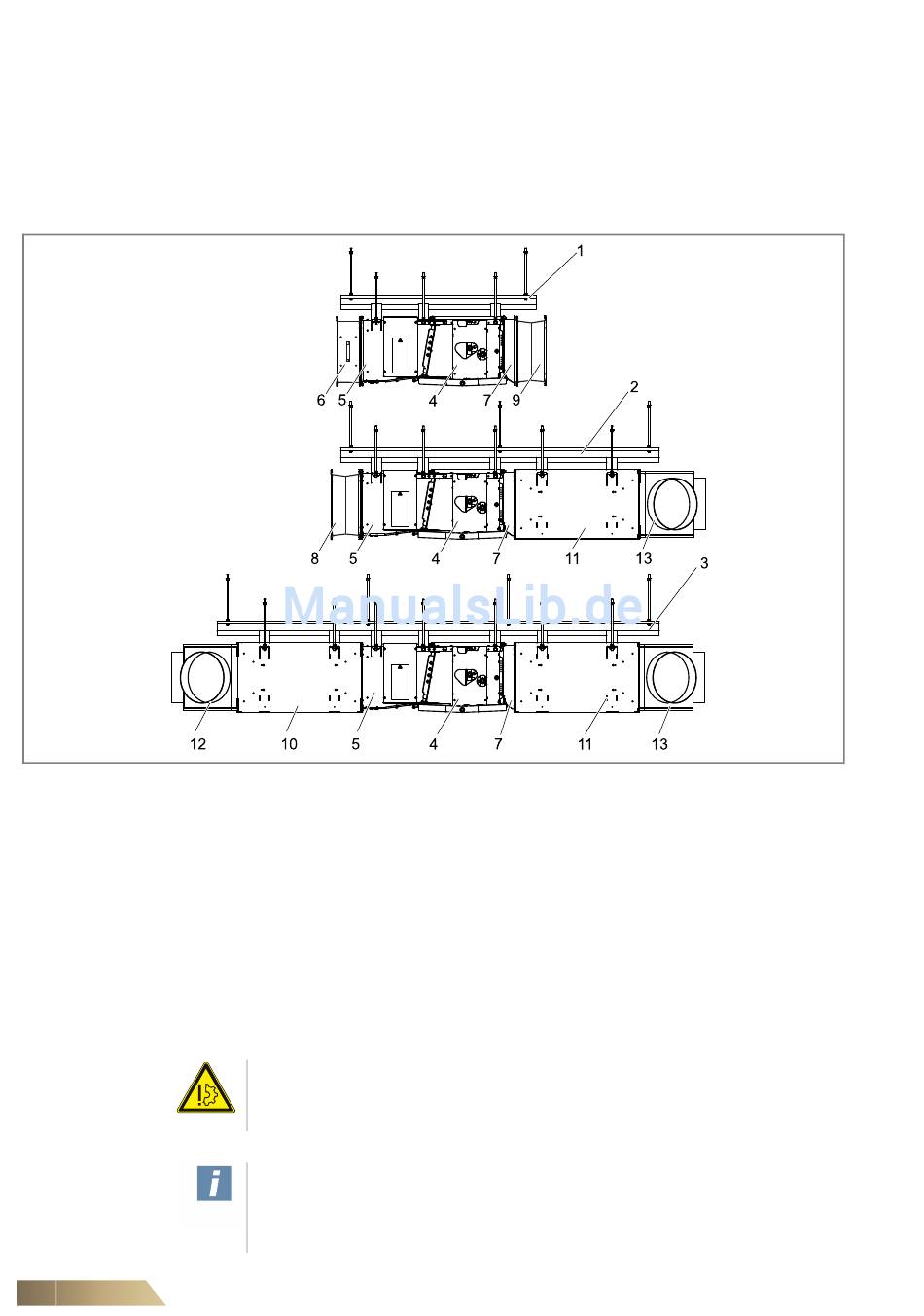

Abb. 4-7: Exemplarische Modulkombinationen
Pos. 1: Aufhängeschiene Länge 950 mm (ZGH.0A613)
Pos. 2: Aufhängeschiene Länge 1550 mm (ZGH.0A623)
Pos. 3: Aufhängeschiene Länge 2150 mm (ZGH.0A633)
Pos. 4: Grundgerät
Pos. 5: Ventilatorkammer
Pos. 6: Filterkammer (Auszug seitlich) (ZGH.#A421)
Pos. 7: Ausblas-Übergangsstück (ZGH.#A912)
34
Für eine einfache und schnelle Montage sind Aufhängeschienen als Zubehör erhält-
lich.
Je nach Art und Anzahl der zu montierenden Zubehör-Module stehen drei verschieden
Schienenlängen zur Verfügung. Die Abb. 4-7 zeigt beispielhaft mögliche Modulkom-
binationen.
Zur Montage des Geräts mithilfe der Aufhängeschiene sind Schienenadapter
bestimmt. Im Zubehörpaket wird das benötigte Befestigungsmaterial für das Gerät ein-
schließlich Gewindestangen und Schrauben mitgeliefert.
Lochabstände der Montagehalterungen und Aufhängeschienen siehe Abb. 4-9.
Geräteschaden!
Das Gerät muss so montiert werden, dass bei späterem Betrieb die Luft störungsfrei
an- und abströmen kann.
Anwenderhinweise!
Um die Übertragung von Restkörperschall zu minimieren, empfehlen wir die Ver-
wendung geeigneter Schwingungsdämpfer, z. B. das als Zubehör erhältliche Set
Montagewinkel ZGH.0A913 (Set = 4 Stück).
Pos. 8: Ansaug-Segeltuchstutzen (ZGH.#A111)
Pos. 9: Ausblas-Segeltuchstutzen (ZGH.#A112)
Pos. 10: Ansaug-Schalldämpfer (ZGH.#A211)
Pos. 11: Ausblas-Schalldämpfer (ZGH.#A212)
Pos. 12: Ansaugkasten (ZGH.#A031)
Pos. 13: Ausblaskasten (ZGH.#A042)
