HyPower-Geko

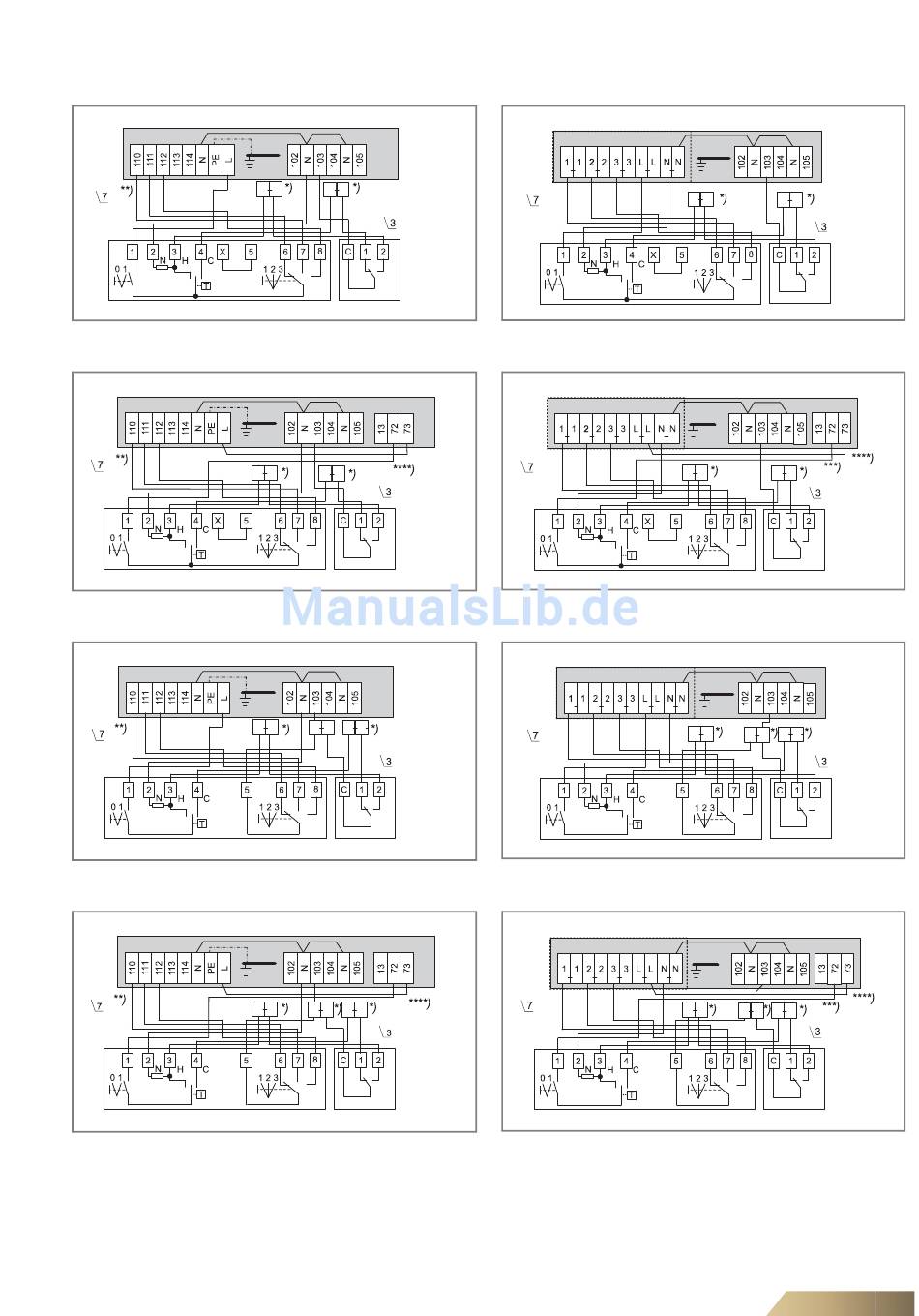

6.10.5 Betriebsart Heizen oder Kühlen (2-Leiter-System)
Gerät mit Klemmleiste
CMT2D
Abb. 6-48: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
CMT2D
Abb. 6-50: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
Gerät mit Klemmleiste
CMT2Z
Abb. 6-52: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
CMT2Z
Abb. 6-54: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
*) Stützpunktklemmen müssen bauseits gesetzt werden.
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaftplan im Elektroschaltkasten.
***) Meldekontakt Kondensatpumpenstörung (Verdrahtung an weitere Geräte siehe Schaltplan Kapitel 6.10.1).
****) Bei ein Kondensatpumpenstörung wird der Schalter spannungslos geschaltet.
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
902 135
Abb. 6-49: Ventilatordauerbetrieb und Ventilansteuerung
902 135
Abb. 6-51: Ventilatordauerbetrieb und Ventilansteuerung
902 135
Abb. 6-53: Ventilator- und Ventilansteuerung
902 135
Abb. 6-55: Ventilator- und Ventilansteuerung
Gerät mit Relaisplatine
CMT2D
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
CMT2D
(Gerät mit Relaisplatine und Kondensatpumpe)
Gerät mit Relaisplatine
CMT2Z
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
CMT2Z
(Gerät mit Relaisplatine und Kondensatpumpe)
Elektrischer Anschluss
902 135
902 135
902 135
902 135
