HyPower-Geko

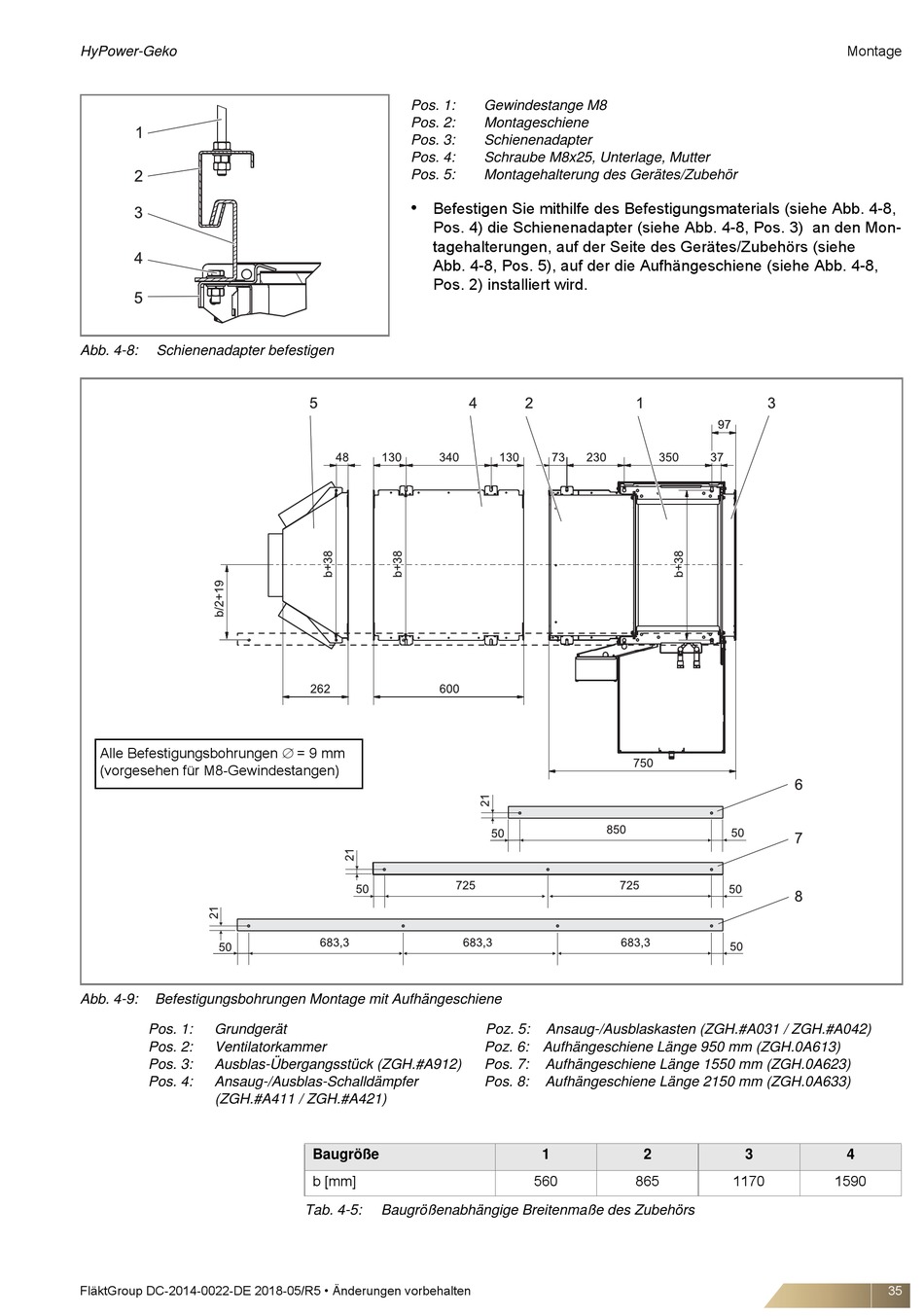

Abb. 4-8: Schienenadapter befestigen
Alle Befestigungsbohrungen = 9 mm
(vorgesehen für M8-Gewindestangen)
Abb. 4-9: Befestigungsbohrungen Montage mit Aufhängeschiene
Pos. 1: Grundgerät
Pos. 2: Ventilatorkammer
Pos. 3: Ausblas-Übergangsstück (ZGH.#A912)
Pos. 4: Ansaug-/Ausblas-Schalldämpfer
(ZGH.#A411 / ZGH.#A421)
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Pos. 1:
Pos. 2:
Pos. 3:
Pos. 4:
Pos. 5:
•
Befestigen Sie mithilfe des Befestigungsmaterials (siehe Abb. 4-8,
Pos. 4) die Schienenadapter (siehe Abb. 4-8, Pos. 3) an den Mon-
tagehalterungen, auf der Seite des Gerätes/Zubehörs (siehe
Abb. 4-8, Pos. 5), auf der die Aufhängeschiene (siehe Abb. 4-8,
Pos. 2) installiert wird.
Baugröße
b [mm]
Tab. 4-5: Baugrößenabhängige Breitenmaße des Zubehörs
Gewindestange M8
Montageschiene
Schienenadapter
Schraube M8x25, Unterlage, Mutter
Montagehalterung des Gerätes/Zubehör
Poz. 5: Ansaug-/Ausblaskasten (ZGH.#A031 / ZGH.#A042)
Poz. 6: Aufhängeschiene Länge 950 mm (ZGH.0A613)
Pos. 7: Aufhängeschiene Länge 1550 mm (ZGH.0A623)
Pos. 8: Aufhängeschiene Länge 2150 mm (ZGH.0A633)
1 2
560 865
Montage
3 4
1170 1590
