Hydraulischer Anschluss

5.3.4 Mediumanschluss 4-Leiter-System

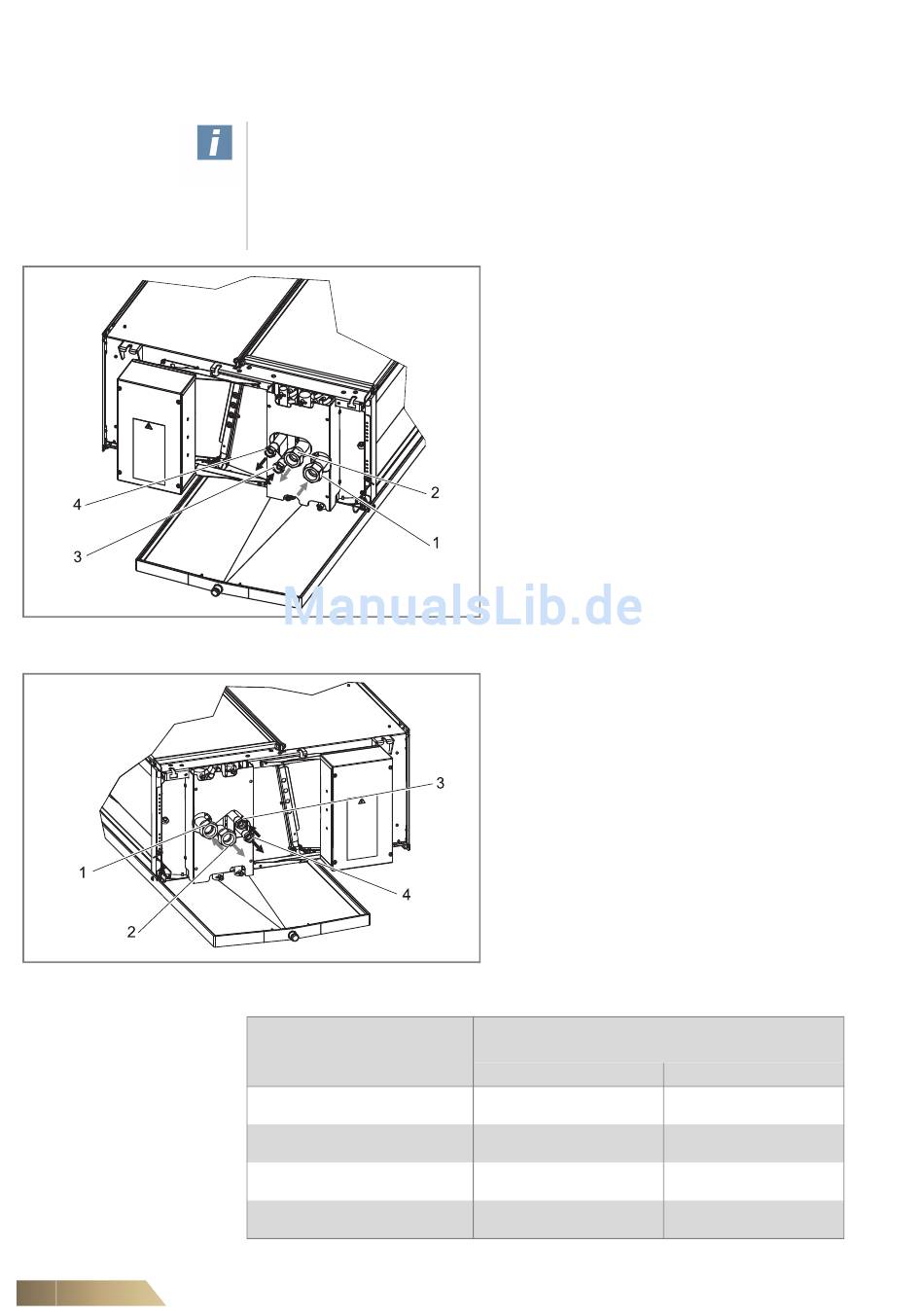

Abb. 5-9: Wärmetauscheranschlüsse 4-Leiter-System, linker Anschluss
Abb. 5-10: Wärmetauscheranschlüsse 4-Leiter-System, rechter Anschluss
46
Anwenderhinweise!
Beim Mediumanschluss des Geräts ist stets der richtige Anschluss zum Ein- und
Ausgang des Wärmetauschers einzuhalten! Ein Vertauschen der Anschlüsse kann
zu Leistungsverlust führen! (siehe Abb. 5-9 und Abb. 5-10)
Die Anschlussstutzen des Wärmetauschers haben immer ein Innengewinde (siehe
Tab. 5-1)
Typenbezeichnung
GH11.#WW#.#####
GH12.#WW#.#####
GH21.#WW#.#####
GH22.#WW#.#####
GH31.#WW#.#####
GH32.#WW#.#####
GH41.#WW#.#####
GH42.#WW#.#####
Tab. 5-2: Anschlussmaße der Stutzen des Wärmetauschers, 4-Leiter-System
Pos. 1: Vorlauf Kühlen (Innengewinde, siehe
Tab. 5-2)
Pos. 2: Rücklauf Kühlen (Innengewinde, siehe
Tab. 5-2)
Poz. 3: Vorlauf Heizen (Innengewinde, siehe
Tab. 5-2)
Pos. 4: Rücklauf Heizen (Innengewinde, siehe
Tab. 5-2)
Pos. 1: Vorlauf Kühlen (Innengewinde, siehe
Tab. 5-2)
Pos. 2: Rücklauf Kühlen (Innengewinde, siehe
Tab. 5-2)
Poz. 3: Vorlauf Heizen (Innengewinde, siehe
Tab. 5-2)
Pos. 4: Rücklauf Heizen (Innengewinde, siehe
Tab. 5-2)
Anschlussstutzen des Wärmetauschers
- Innengewinde
Kühlen
G 1/2"
G 1/2"
G 1/2"
G 1/2"
G 3/4"
G 3/4"
G 3/4"
G 1"
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
Heizen
G 1/2"
G 1/2"
G 1/2"
G 1/2"
G 1/2"
G 1/2"
G 1/2"
G 1/2"
