FläktGroup HYPOWER-GEKO Betriebsanleitung Seite 51

HyPower-Geko
3-Wege-Ventil

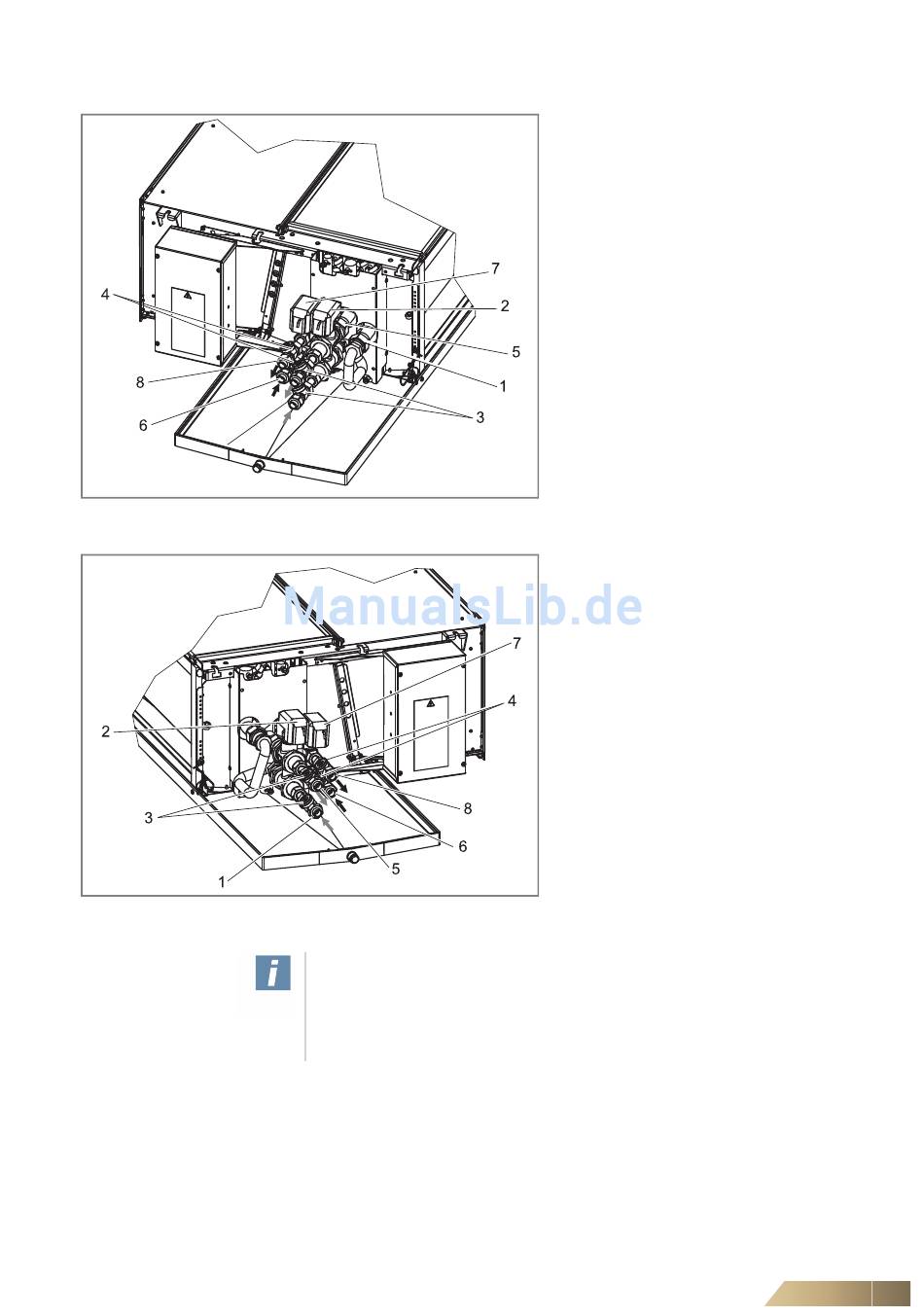

Abb. 5-17: Rohrleitungsanschlüsse 4-Leiter-System, 3-Wege-Ventil, linker Anschluss
Abb. 5-18: Rohrleitungsanschlüsse 4-Leiter-System, 3-Wege-Ventil, rechter Anschluss
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Anwenderhinweise!
Das Ventilzubehör wird stets zum Grundgerät separat geliefert und muss bauseitig
installiert werden.
Die Kugelhähne können an Vor- oder Rücklauf montiert werden, das Absperrventil
muss immer am Rücklauf montiert werden!
Pos. 1: Vorlauf Kühlen
Pos. 2: Ventilstellantrieb Kühlen
Pos. 3: Absperrventil/Kugelhahn Kühlen
(optional)
Pos. 4: Absperrventil/Kugelhahn Heizen
(optional)
Pos. 5: Rücklauf Kühlen
Pos. 6: Vorlauf Heizen
Pos. 7: Ventilstellantrieb Heizen
Pos. 8: Rücklauf Heizen
Pos. 1: Vorlauf Kühlen
Pos. 2: Ventilstellantrieb Kühlen
Pos. 3: Absperrventil/Kugelhahn Kühlen
(optional)
Pos. 4: Absperrventil/Kugelhahn Heizen
(optional)
Pos. 5: Rücklauf Kühlen
Pos. 6: Vorlauf Heizen
Pos. 7: Ventilstellantrieb Heizen
Pos. 8: Rücklauf Heizen
Hydraulischer Anschluss
51
