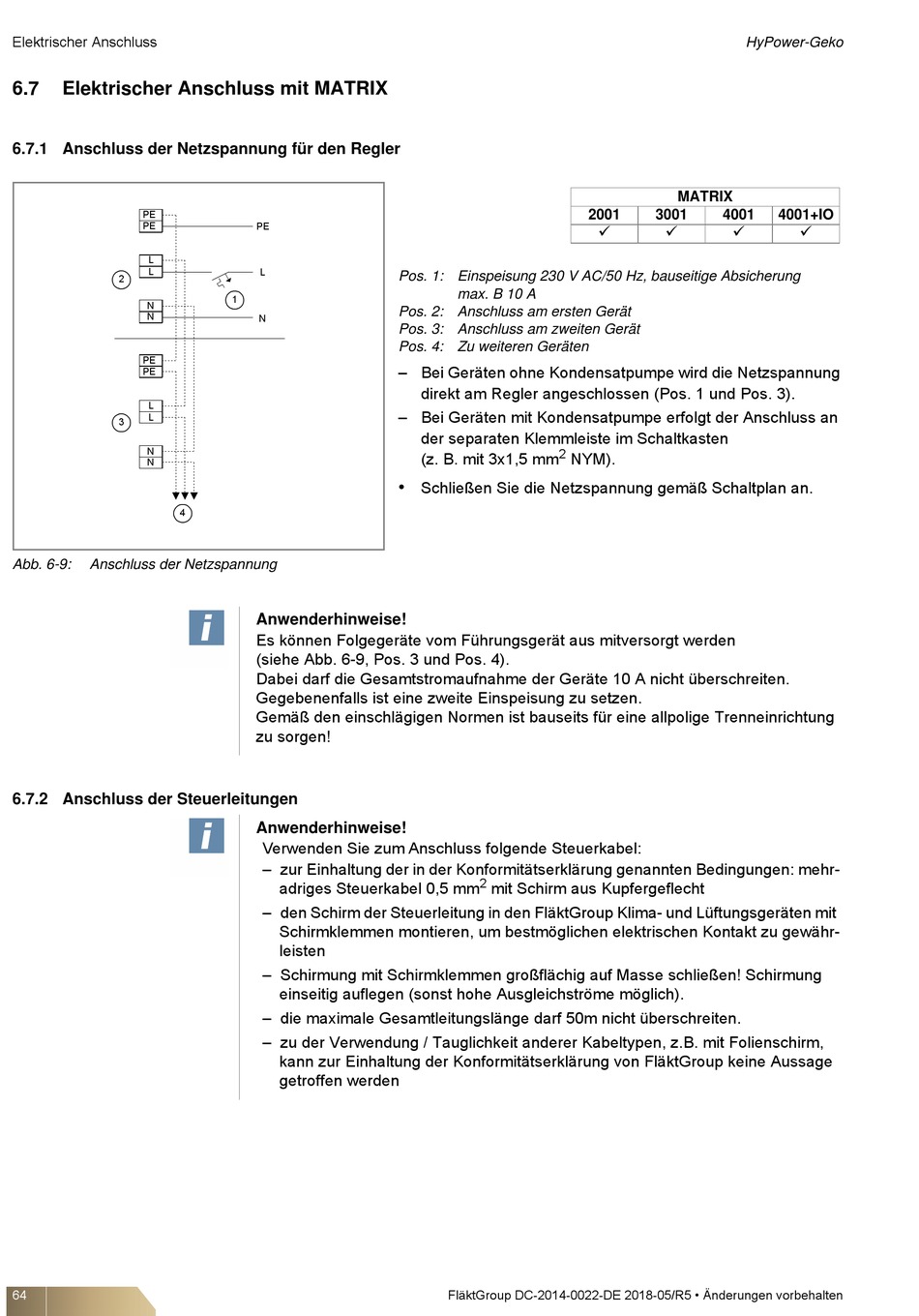

Elektrischer Anschluss
6.7
Elektrischer Anschluss mit MATRIX
6.7.1 Anschluss der Netzspannung für den Regler
PE
PE
L
L
2
N
N
PE
PE
L
L
3
N
N
4
Abb. 6-9:
Anschluss der Netzspannung
6.7.2 Anschluss der Steuerleitungen
64
PE
L
Pos. 1: Einspeisung 230 V AC/50 Hz, bauseitige Absicherung
1
Pos. 2: Anschluss am ersten Gerät
N
Pos. 3: Anschluss am zweiten Gerät
Pos. 4: Zu weiteren Geräten
– Bei Geräten ohne Kondensatpumpe wird die Netzspannung
– Bei Geräten mit Kondensatpumpe erfolgt der Anschluss an
•
Anwenderhinweise!
Es können Folgegeräte vom Führungsgerät aus mitversorgt werden
(siehe Abb. 6-9, Pos. 3 und Pos. 4).
Dabei darf die Gesamtstromaufnahme der Geräte 10 A nicht überschreiten.
Gegebenenfalls ist eine zweite Einspeisung zu setzen.
Gemäß den einschlägigen Normen ist bauseits für eine allpolige Trenneinrichtung
zu sorgen!
Anwenderhinweise!
Verwenden Sie zum Anschluss folgende Steuerkabel:
– zur Einhaltung der in der Konformitätserklärung genannten Bedingungen: mehr-
adriges Steuerkabel 0,5 mm
– den Schirm der Steuerleitung in den FläktGroup Klima- und Lüftungsgeräten mit
Schirmklemmen montieren, um bestmöglichen elektrischen Kontakt zu gewähr-
leisten
– Schirmung mit Schirmklemmen großflächig auf Masse schließen! Schirmung
einseitig auflegen (sonst hohe Ausgleichströme möglich).
– die maximale Gesamtleitungslänge darf 50m nicht überschreiten.
– zu der Verwendung / Tauglichkeit anderer Kabeltypen, z.B. mit Folienschirm,
kann zur Einhaltung der Konformitätserklärung von FläktGroup keine Aussage
getroffen werden
2001
max. B 10 A
direkt am Regler angeschlossen (Pos. 1 und Pos. 3).
der separaten Klemmleiste im Schaltkasten
2
(z. B. mit 3x1,5 mm
NYM).
Schließen Sie die Netzspannung gemäß Schaltplan an.
2
mit Schirm aus Kupfergeflecht
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
MATRIX
3001
4001
4001+IO
