HyPower-Geko

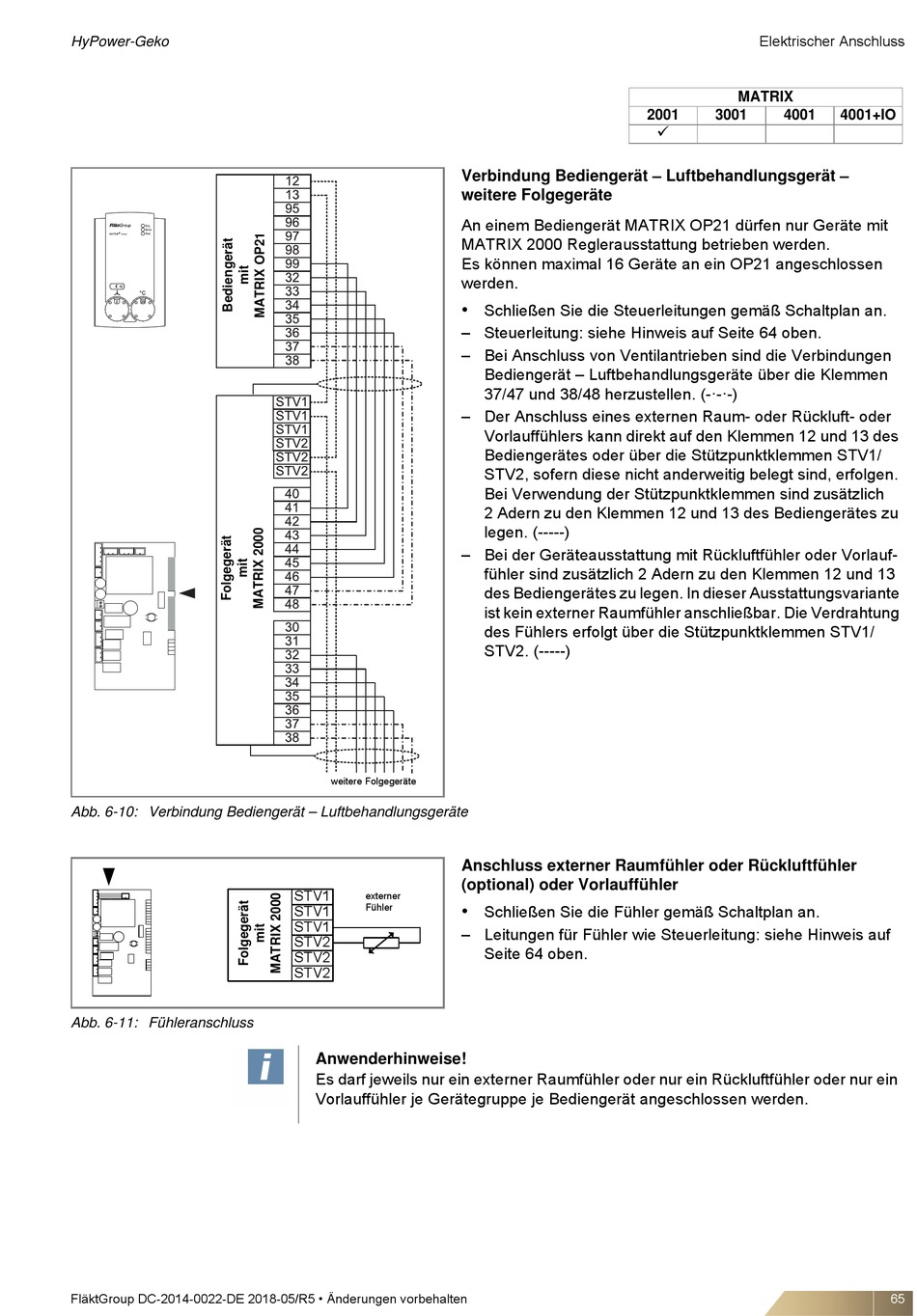

Abb. 6-10: Verbindung Bediengerät – Luftbehandlungsgeräte
Abb. 6-11: Fühleranschluss
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Verbindung Bediengerät – Luftbehandlungsgerät –
weitere Folgegeräte
An einem Bediengerät MATRIX OP21 dürfen nur Geräte mit
MATRIX 2000 Reglerausstattung betrieben werden.
Es können maximal 16 Geräte an ein OP21 angeschlossen
werden.
•
– Steuerleitung: siehe Hinweis auf Seite 64 oben.
– Bei Anschluss von Ventilantrieben sind die Verbindungen
– Der Anschluss eines externen Raum- oder Rückluft- oder
– Bei der Geräteausstattung mit Rückluftfühler oder Vorlauf-
weitere Folgegeräte
Anschluss externer Raumfühler oder Rückluftfühler
(optional) oder Vorlauffühler
STV1
externer
•
Fühler
STV1
STV1
– Leitungen für Fühler wie Steuerleitung: siehe Hinweis auf
STV2
STV2
STV2
Anwenderhinweise!
Es darf jeweils nur ein externer Raumfühler oder nur ein Rückluftfühler oder nur ein
Vorlauffühler je Gerätegruppe je Bediengerät angeschlossen werden.
2001

Schließen Sie die Steuerleitungen gemäß Schaltplan an.
Bediengerät – Luftbehandlungsgeräte über die Klemmen
37/47 und 38/48 herzustellen. (-·-·-)
Vorlauffühlers kann direkt auf den Klemmen 12 und 13 des
Bediengerätes oder über die Stützpunktklemmen STV1/
STV2, sofern diese nicht anderweitig belegt sind, erfolgen.
Bei Verwendung der Stützpunktklemmen sind zusätzlich
2 Adern zu den Klemmen 12 und 13 des Bediengerätes zu
legen. (-----)
fühler sind zusätzlich 2 Adern zu den Klemmen 12 und 13
des Bediengerätes zu legen. In dieser Ausstattungsvariante
ist kein externer Raumfühler anschließbar. Die Verdrahtung
des Fühlers erfolgt über die Stützpunktklemmen STV1/
STV2. (-----)
Schließen Sie die Fühler gemäß Schaltplan an.
Seite 64 oben.
Elektrischer Anschluss
MATRIX
3001 4001 4001+IO
