Inbetriebnahme

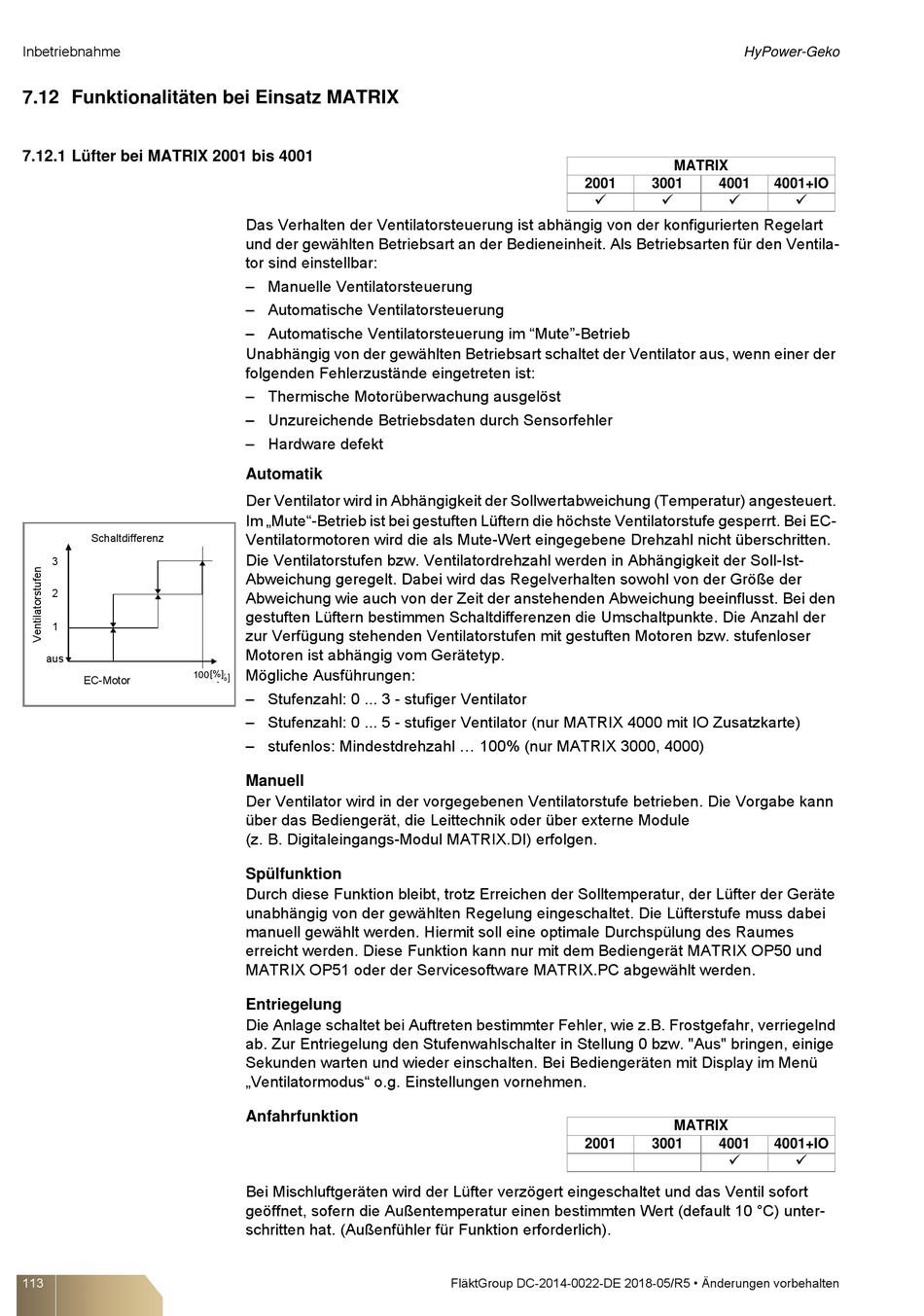

7.12 Funktionalitäten bei Einsatz MATRIX
7.12.1 Lüfter bei MATRIX 2001 bis 4001
Schaltdifferenz
3
2
1
aus
100
EC-Motor
113
Das Verhalten der Ventilatorsteuerung ist abhängig von der konfigurierten Regelart
und der gewählten Betriebsart an der Bedieneinheit. Als Betriebsarten für den Ventila-
tor sind einstellbar:
– Manuelle Ventilatorsteuerung
– Automatische Ventilatorsteuerung
– Automatische Ventilatorsteuerung im "Mute"-Betrieb
Unabhängig von der gewählten Betriebsart schaltet der Ventilator aus, wenn einer der
folgenden Fehlerzustände eingetreten ist:
– Thermische Motorüberwachung ausgelöst
– Unzureichende Betriebsdaten durch Sensorfehler
– Hardware defekt
Automatik
Der Ventilator wird in Abhängigkeit der Sollwertabweichung (Temperatur) angesteuert.
Im „Mute"-Betrieb ist bei gestuften Lüftern die höchste Ventilatorstufe gesperrt. Bei EC-
Ventilatormotoren wird die als Mute-Wert eingegebene Drehzahl nicht überschritten.
Die Ventilatorstufen bzw. Ventilatordrehzahl werden in Abhängigkeit der Soll-Ist-
Abweichung geregelt. Dabei wird das Regelverhalten sowohl von der Größe der
Abweichung wie auch von der Zeit der anstehenden Abweichung beeinflusst. Bei den
gestuften Lüftern bestimmen Schaltdifferenzen die Umschaltpunkte. Die Anzahl der
zur Verfügung stehenden Ventilatorstufen mit gestuften Motoren bzw. stufenloser
Motoren ist abhängig vom Gerätetyp.
Mögliche Ausführungen:
%]
– Stufenzahl: 0 ... 3 - stufiger Ventilator
– Stufenzahl: 0 ... 5 - stufiger Ventilator (nur MATRIX 4000 mit IO Zusatzkarte)
– stufenlos: Mindestdrehzahl ... 100% (nur MATRIX 3000, 4000)
Manuell
Der Ventilator wird in der vorgegebenen Ventilatorstufe betrieben. Die Vorgabe kann
über das Bediengerät, die Leittechnik oder über externe Module
(z. B. Digitaleingangs-Modul MATRIX.DI) erfolgen.
Spülfunktion
Durch diese Funktion bleibt, trotz Erreichen der Solltemperatur, der Lüfter der Geräte
unabhängig von der gewählten Regelung eingeschaltet. Die Lüfterstufe muss dabei
manuell gewählt werden. Hiermit soll eine optimale Durchspülung des Raumes
erreicht werden. Diese Funktion kann nur mit dem Bediengerät MATRIX OP50 und
MATRIX OP51 oder der Servicesoftware MATRIX.PC abgewählt werden.
Entriegelung
Die Anlage schaltet bei Auftreten bestimmter Fehler, wie z.B. Frostgefahr, verriegelnd
ab. Zur Entriegelung den Stufenwahlschalter in Stellung 0 bzw. "Aus" bringen, einige
Sekunden warten und wieder einschalten. Bei Bediengeräten mit Display im Menü
„Ventilatormodus" o.g. Einstellungen vornehmen.
Anfahrfunktion
Bei Mischluftgeräten wird der Lüfter verzögert eingeschaltet und das Ventil sofort
geöffnet, sofern die Außentemperatur einen bestimmten Wert (default 10 °C) unter-
schritten hat. (Außenfühler für Funktion erforderlich).
2001

2001
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
MATRIX
3001 4001 4001+IO
  
MATRIX
3001 4001 4001+IO
 
