HyPower-Geko
2.4

Abmessungen

2.4.1 Grundgerät

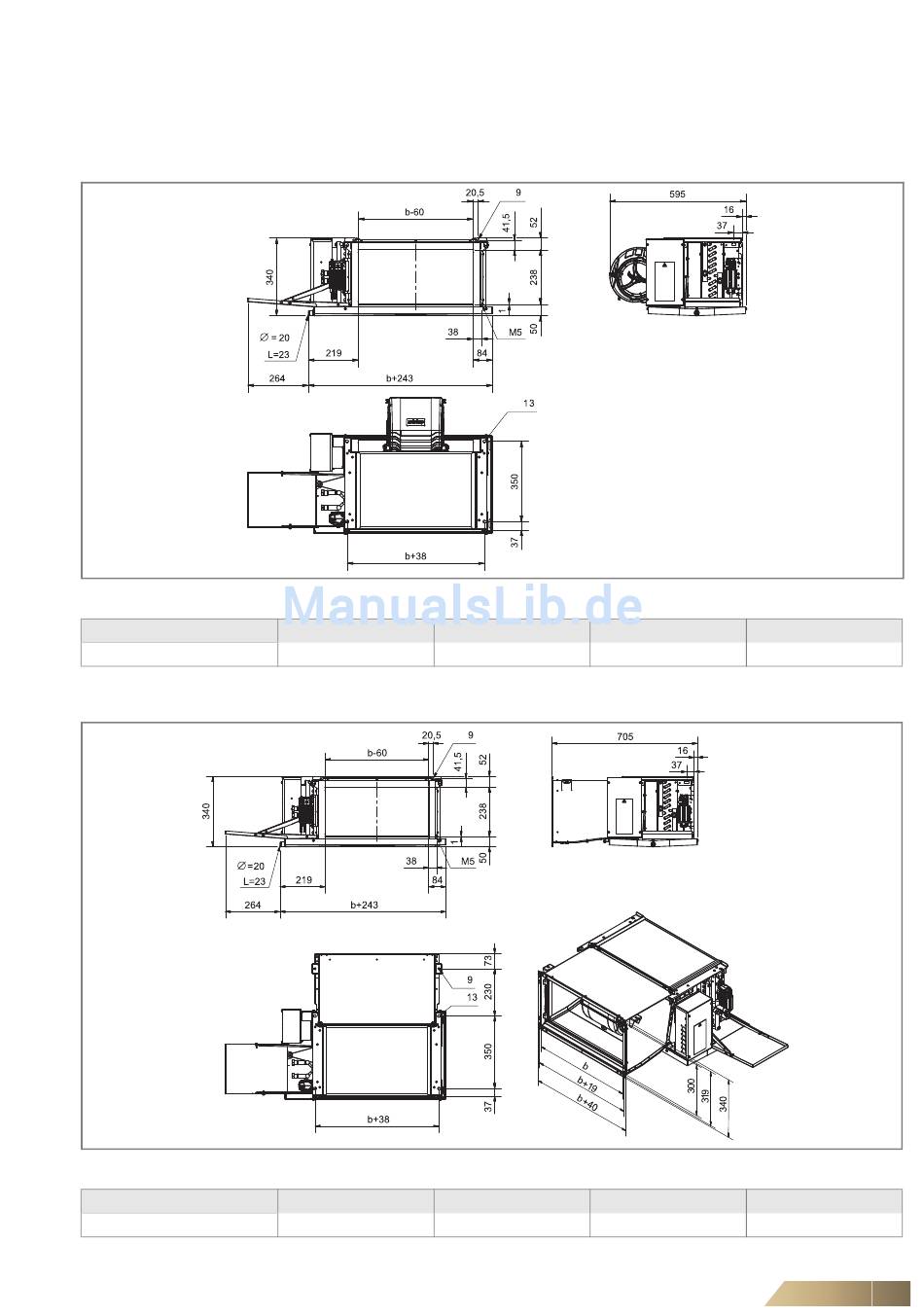

Abb. 2-3: Abmessungen Gerätetyp U ohne Ventilatorkammer (A) (nicht VDI 6022 zertifiziert) - GH##.U###.###A0
Baugröße
b [mm]
Tab. 2-8: Baugrößenabhängige Breitenmaße des Grundgerätes
Abb. 2-4: Abmessungen Gerätetyp U mit Ventilatorkammer (B, C) - GH##.U###.###B(C)#
Baugröße
b [mm]
Tab. 2-9: Baugrößenabhängige Breitenmaße
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
1 2
560 865
1 2
560 865
Technische Beschreibung
3 4
1170 1590
3 4
1170 1590
17
