Elektrischer Anschluss
6.10.6 Betriebsart Heizen und Kühlen (4-Leiter-System)

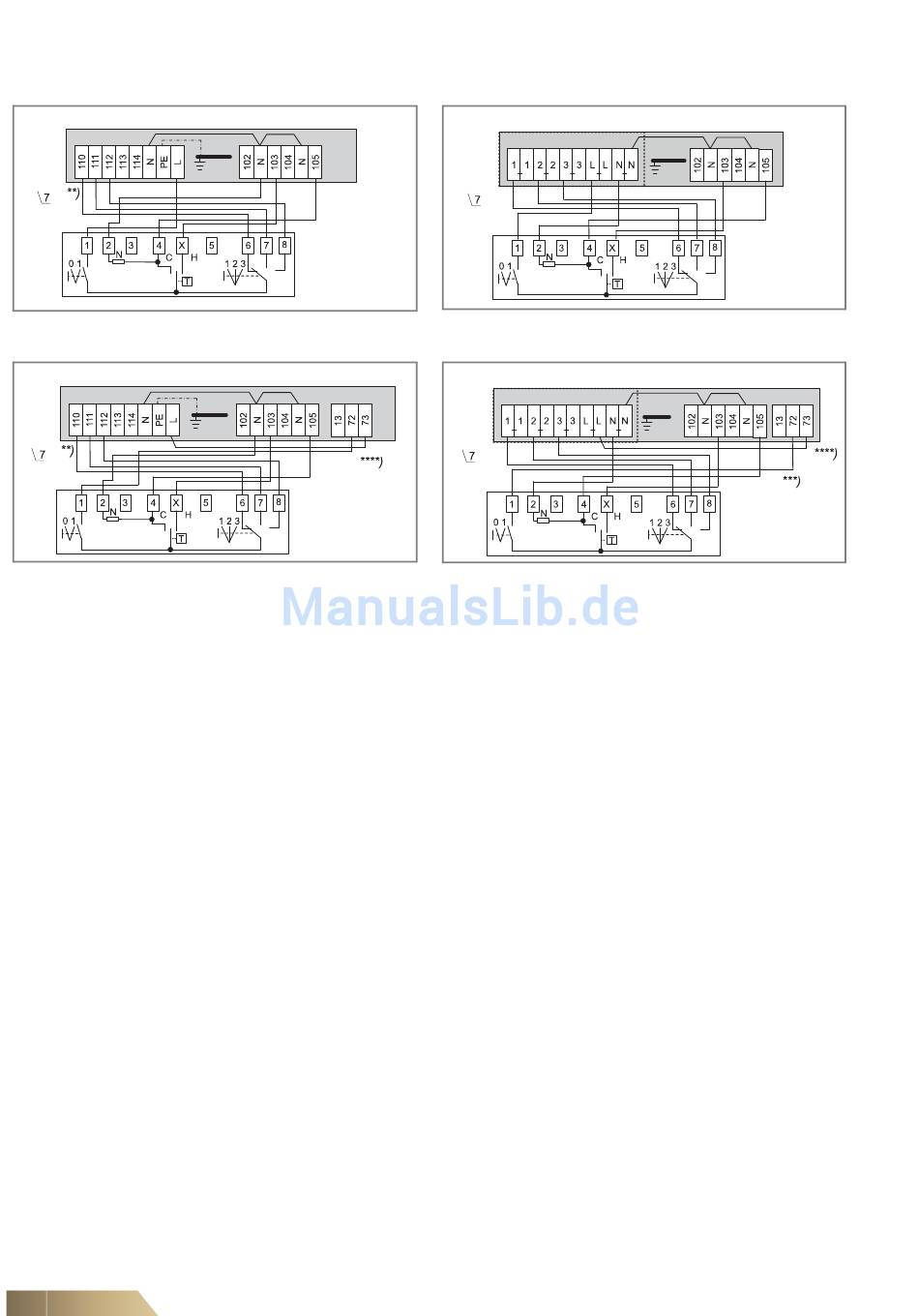

Abb. 6-56: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
Abb. 6-58: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaftplan im Elektroschaltkasten.
***) Meldekontakt Kondensatpumpenstörung (Verdrahtung an weitere Geräte siehe Schaltplan Kapitel 6.10.1).
****) Bei ein Kondensatpumpenstörung wird der Schalter spannungslos geschaltet.
82
Gerät mit Klemmleiste
CMT4D
CMT4D
Abb. 6-57: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
Abb. 6-59: Ventilator- und Ventilansteuerung
(Gerät mit Relaisplatine und Kondensatpumpe)
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
HyPower-Geko
Gerät mit Relaisplatine
CMT4D
CMT4D
