HyPower-Geko

6.3.2 Ventilator mit EC-Motor

6.4

Anschluss bei Fremdregelung

Anschlussplan auf
Deckelinnenseite geklebt
oder als separate
Information beigeleg

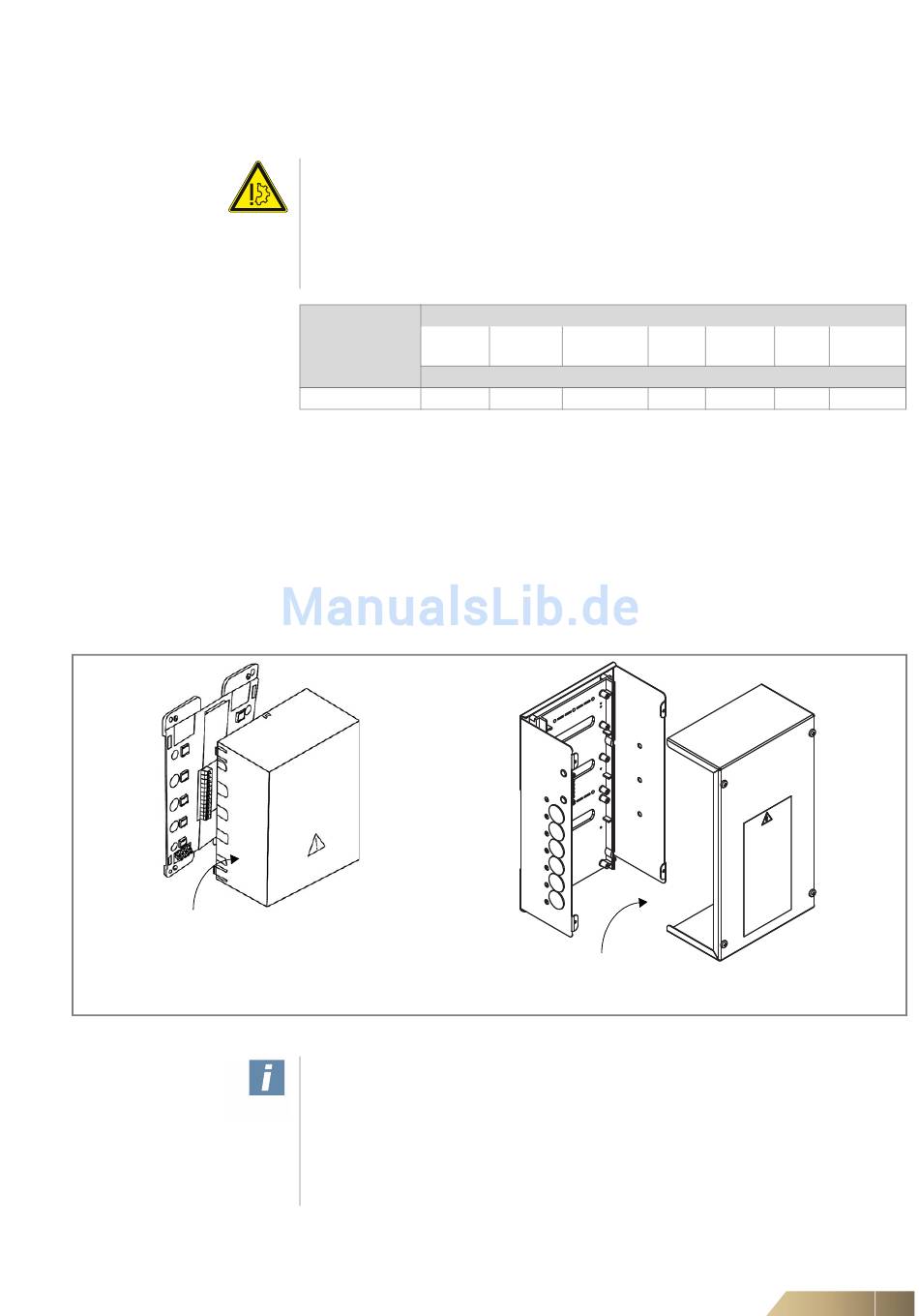

Abb. 6-2: Klemmenkasten und Stahlblech-Elektroschaltkasten
FläktGroup DC-2014-0022-DE 2018-05/R5 • Änderungen vorbehalten
Die Drehzahl bei EC-Motoren kann stufenlos verändert werden. Dazu ist ein Steuersi-
gnal 0-10V DC erforderlich.
Geräteschaden!
Sind in einem Gerät mehrere Motoren verbaut, so müssen die Störmeldungen bei
bauseitiger Regelung je Motor separat abgegriffen werden. Das Störsignal ist mas-
sebezogen und eine serielle Verschaltung mehrerer Ausgänge führt zu Schäden
am Motor. Eine Überlastung der Störmeldeausgänge führt ebenfalls zu Schäden
am Motor.
Drehzahl- braun
kombination
S, F L
Tab. 6-3: Anschlussplan
Es sind nur die Anschlussklemmen für den / die Motor(en) dargestellt. Die übrigen
Anschlussklemmen sind dem jeweiligen gerätespezifischen Schaltplan zu entnehmen.
Der Anschluss der Komponenten erfolgt über eine Klemmenleiste. Diese befindet sich
je nach Modellvariante in einem Klemmenkasten oder in einem Stahlblech-
Elektroschaltkasten, der je nach Ausführung der Mediumanschlüsse rechts oder links
am Grundgehäuse montiert ist.
Anschlussplan auf
Deckelinnenseite geklebt
oder als separate
Information beigelegt
Anwenderhinweise!
Den genauen Anschluss der einzelnen Aggregate (Ventilator, Ventile, u.s.w.) ent-
nehmen Sie bitte dem jeweiligen, dem Gerät beigefügten Schaltplan.
Bevor Sie mit dem Anschluss beginnen, vergleichen Sie den Bestellschlüssel der
elektrischen Ausrüstung des Gerätes mit dem Schaltplan auf Übereinstimmung.
Gemäß den einschlägigen Normen ist bauseits für eine allpolige Trenneinrichtung
zu sorgen!
•
Schließen Sie nur nach dem gerätespezifischen Schaltplan an.
Kabel EC-Motor, Kabelfarbe
blau grün-gelb weiß
Klemmenbezeichnung
N PE 11.1
Elektrischer Anschluss
rot/ gelb blau/grün
braun
11.3 11.4 11.5
