Motorfangschaltung

Diese Funktion ermöglicht das 'Abfangen' eines Mo-
tors, der nicht länger vom VLT-Frequenzumrichter
gesteuert wird. Die Funktion kann über Parameter
445 zu- und abgeschaltet werden.
Wenn Motorfangschaltung gewählt wurde, dann wird
die Funktion bei Eintreten von einer der folgenden vier
Situationen aktiviert:
1. Nach Motorfreilauf über Klemme 27
2. Nach Einschalten der Netzversorgung
3. Wenn sich der VLT-Frequenzumrichter in einem
Abschaltzustand (Trip) befindet und ein
Quittiersignal gegeben wurde
4. Wenn der VLT-Frequenzumrichter z.B. den Motor
aufgrund eines Fehlerzustandes losläßt, der
Fehler aber vor der Abschaltung wieder
verschwindet. Der VLT-Frequenzumrichter wird in
diesem Fall den Motor abfangen und ihn zum
Sollwert zurückführen

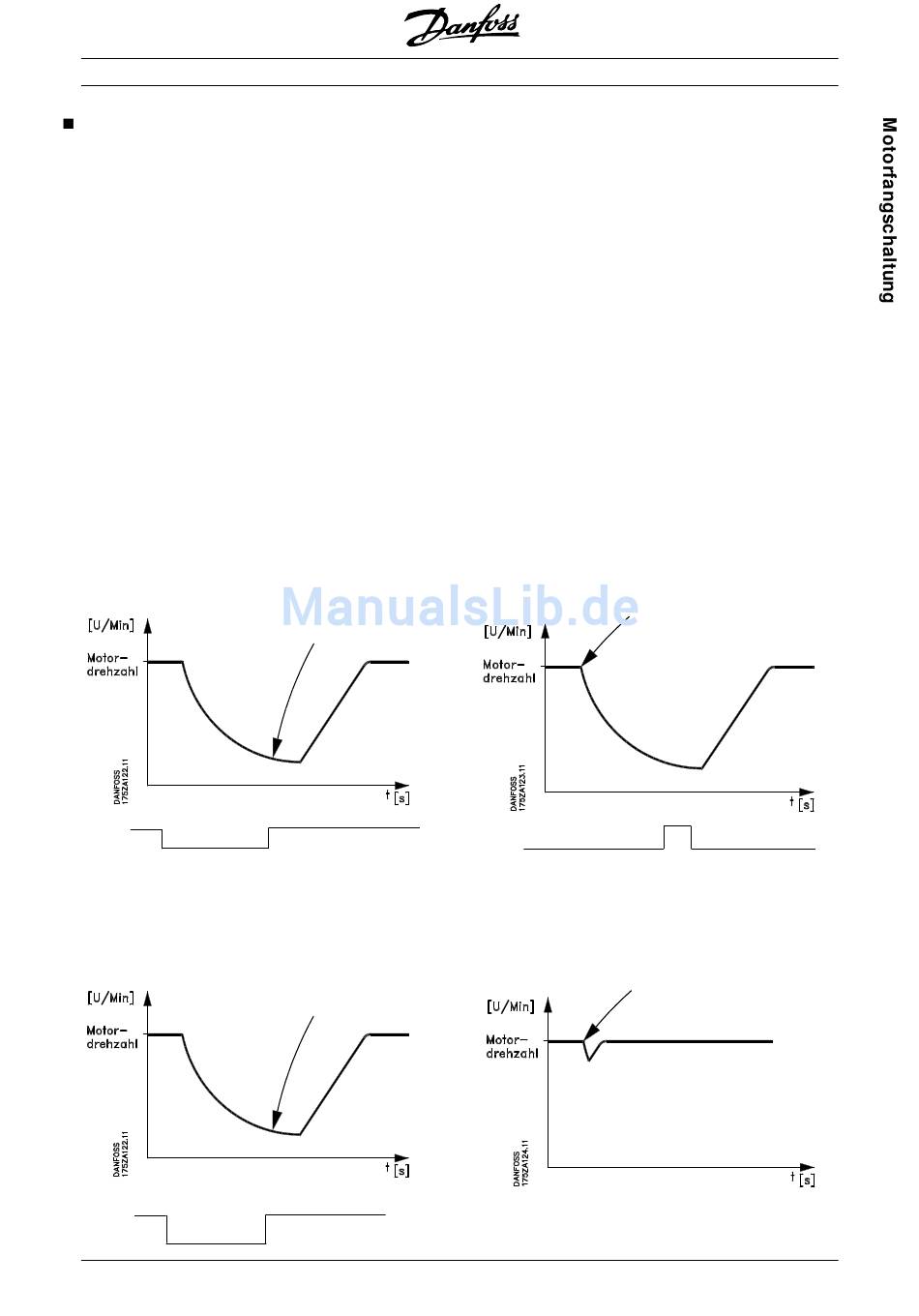

1. Motorfangschaltung aktiv.
Kl. 27
2. Motorfangschaltung aktiv.
Netz-
kontakt
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Serie 5000
Die Suchsequenz für den drehenden Motor ist
abhängig von der Drehzahl, Frequenz/Richtung
(Parameter 200). Wird nur Eine Richtung gewählt, so
sucht der VLT-Frequenzumrichter zunächst ab der
Höchstfrequenz (Parameter 202) bis 0 Hz. Findet
der VLT-Frequenzumrichter den drehenden Motor im
Verlauf der Suchsequenz nicht, so wird er eine DC-
Bremsung einleiten, um zu versuchen, die Drehzahl
des drehenden Motors auf 0 U/Min zu bringen. Dies
setzt voraus, daß die Gleichspannungsbremse über
Parameter 125 und 126 aktiviert wurde. Bei Wahl
von Beide Richtungen ermittelt der VLT-Frequenz-
umrichter zunächst die Drehrichtung des Motors
und sucht danach die Frequenz. Findet er den
Motor nicht, so wird davon ausgegangen, daß der
Motor nicht oder nur mit geringer Drehzahl läuft. Der
VLT-Frequenzumrichter läßt den Motor dann nach
dem Suchvorgang normal anlaufen.
3. Der VLT-Frequenzumrichter schaltet aufgrund
einer Störung ab; Motorfangschaltung aktiv.
Quittierung
4. Der VLT-Frequenzumrichter läßt den Motor kurz-
zeitig los; die Motorfangschaltung wird aktiviert
und fängt den Motor ab.
