EMV-gemäße elektrische Installation
Allgemeine Hinweise, die für eine ordnungsgemäße,
EMV-gerechte Installation zu beachten sind:
- Nur umflochtene abgeschirmte Motorkabel und
umflochtene abgeschirmte Steuerleitungen
verwenden.
- Die Abschirmung beidseitig erden.
- Bei der Montage verzwirbelte Abschirmlitzen (sog.
Pigtails) vermeiden, da diese den Abschirmeffekt
bei höheren Frequenzen beeinträchtigen. Statt
dessen Kabelbügel verwenden.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Serie 5000
- Auf einwandfreien elektrischen Kontakt von der
Montageplatte über die Montageschrauben zum
Metallgehäuse des Frequenzumrichters achten.
- Zahnscheiben und galvanisch leitfähige
Montageplatten verwenden.
- In Schaltschränken ebenfalls abgeschirmte
Motorkabel verwenden.

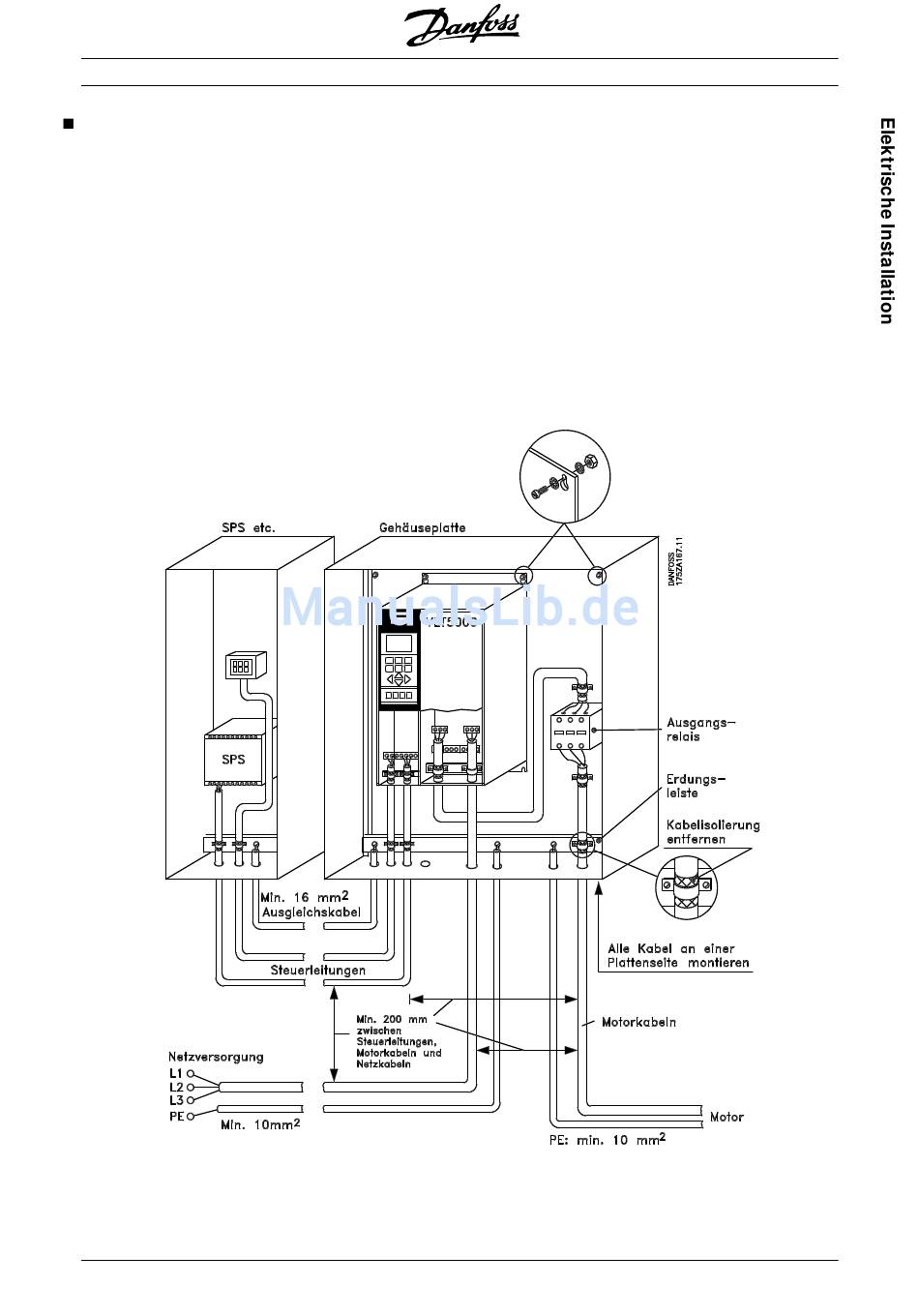

Die Zeichnung unten zeigt eine EMV-gemäße elek-
trische Installation, bei der der Frequenzumrichter in
einem Schaltschrank montiert und an eine SPS
angeschlossen ist.
