Bei Überschreitung bestimmter Grenzwerte wird die
Alarm- und/oder Warnleuchte zusammen mit einem
Zustands- und Alarmtext im Bedienfeld aktiviert.
Die Versorgungsspannungsdiode leuchtet, wenn am
VLT-Frequenzumrichter Spannung oder eine externe
24-V-Versorgung anliegt; gleichzeitig ist auch die
Hintergrundbeleuchtung des Displays eingeschaltet.

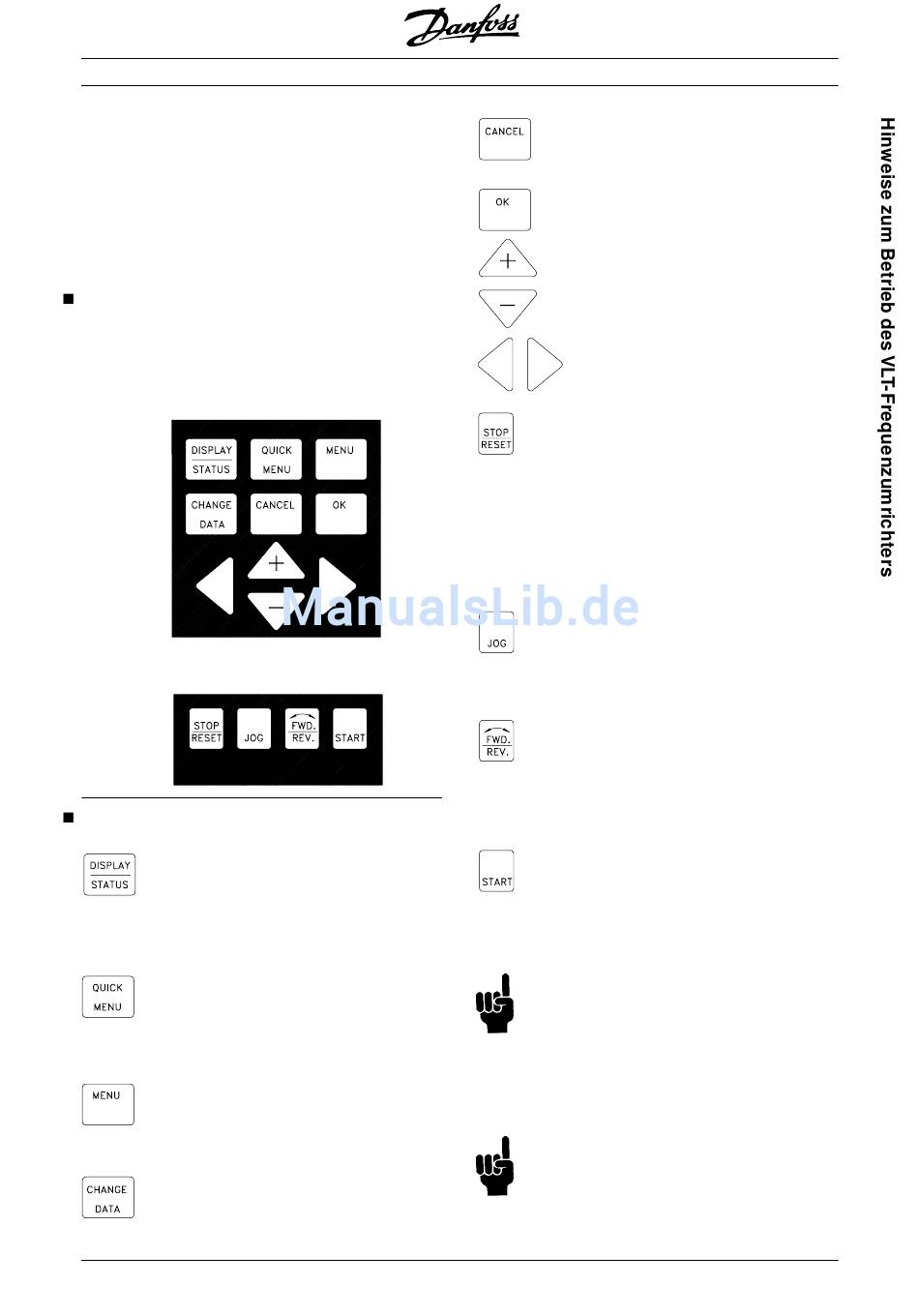

Bedientasten

Die Bedientasten sind nach Funktionen aufgeteilt,
wobei die Tasten zwischen dem Display und den
Leuchtanzeigen für alle Parametereinstellungen
einschl. der Auswahl der Displayanzeige im Normal-
betrieb benutzt werden.
Unter den Leuchtanzeigen befinden sich die Tasten
für Ort-Betrieb.
Funktion der Bedientasten
[DISPLAY / STATUS] dient zur Wahl der
Displayanzeigeart oder zum Zurück-
wechseln auf Displaymodus, entweder
aus dem Schnellmenümodus oder dem
Menümodus.
[QUICK MENU] dient zum Programmie-
ren der zum Schnellmenümodus
gehörigen Parameter. Es kann direkt
zwischen Schnellmenümodus und
Menümodus gewechselt werden.
[MENU] dient zum Programmieren
sämtlicher Parameter. Es kann direkt
zwischen Menümodus und Schnell-
menümodus gewechselt werden.
[CHANGE DATA] dient zum Ändern des
im Menümodus oder Schnellmenümo-
dus gewählten Parameters.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Serie 5000
[CANCEL] wird benutzt, wenn eine
Änderung des gewählten Parameters
nicht ausgeführt werden soll.
[OK] dient zum Bestätigen einer Än-
derung eines gewählten Parameters.
[+ / -] dient zur Wahl des Parameters
sowie zur Änderung des gewählten
Parameters bzw. zum Ändern der
Sichtanzeige in Zeile 2.
[< >] dient zur Wahl der Parameter-
gruppe sowie bei Änderung
numerischer Parameter.
[STOP / RESET] dient zum Anhalten des
angeschlossenen Motors oder zum
Quittieren (Reset) des VLT-Fre-
quenzumrichters nach einer Störung
(Trip). Kann über Parameter 014 aktiv
oder inaktiv geschaltet werden. Bei
Aktivierung der Stoppfunktion blinkt
Zeile 2, und es muß [START] betätigt
werden.
[JOG] hebt die Ausgangsfrequenz zu-
gunsten einer voreingestellten Frequenz
auf, während die Taste gedrückt gehalten
wird. Kann über Parameter 015 aktiv
oder inaktiv geschaltet werden.
[FWD / REV] dient zum Wechseln der
Drehrichtung des Motors. Diese wird
durch den Pfeil im Display angezeigt,
jedoch nur im Ort-Betrieb. Kann über
Parameter 016 aktiv oder inaktiv
geschaltet werden.
[START] dient zum Starten des VLT-
Frequenzumrichters oder zum Anhalten
über die [STOP]-Taste. Ist immer aktiv,
kann jedoch einen über die Klemm-
reihe erteilten Stoppbefehl nicht
aufheben.
ACHTUNG!
Wenn die Tasten für Ort-Steuerung aktiv ge-
schaltet wurden, sind sie sowohl aktiv, wenn
der VLT-Frequenzumrichter auf Ort-Betrieb
eingestellt ist, als auch wenn er über Parameter 002
auf Fernbedienung eingestellt ist, ausgenommen
[FWD/REV], der nur im Ort-Betrieb aktiv ist.
ACHTUNG!
Wenn keine externe Stoppfunktion gewählt
und die [STOP]-Taste inaktiv geschaltet
wurde, kann der Motor gestartet und nur durch
Unterbrechen der Spannung zum Motor angehalten
werden.
49
