Achtung!
Die Parameter 700-711 für die Relaiskarte
werden nur dann aktiviert, wenn eine
Relaisoptionskarte im Frequenzumrichter installiert ist.
700 Relais 6, Funktion (RELAY6 FUNCTION)
703 Relais 7, Funktion (RELAY7 FUNCTION)
706 Relais 8, Funktion (RELAY8 FUNCTION)
709 Relais 9, Funktion (RELAY9 FUNCTION)
Funktion:
Der Ausgang aktiviert einen Relaisschalter.
Die Relaisausgänge 6/7/8/9 können zur Status- und
Warnungsanzeige verwendet werden. Das Relais
wird aktiviert, wenn die Bedingungen für die
relevanten Datenwerte erfüllt sind.
Die Aktivierung/Deaktivierung kann in den
Parametern 701/704/707/710 Relais 6/7/8/9, EIN
Verzögerung und den Parametern 702/705/708/711
Relais 6/7/8/9, AUS Verzögerung programmiert
werden.
Beschreibung der Auswahl:
Datenauswahl und Anschlüsse siehe Parameter
319 - 326.
701 Relais 6, EIN Verzögerung (RELAY6 ON DELAY)
704 Relais 7, EIN Verzögerung (RELAY7 ON DELAY)
707 Relais 8, EIN Verzögerung (RELAY8 ON DELAY)
710 Relais 9, EIN Verzögerung (RELAY9 ON DELAY)
Wert:
0 - 600 sec.
Funktion:
Dieser Parameter ermöglicht die Verzögerung der
Einschaltzeit der Relais 6/7/8/9 (Klemmen 1-2).
Beschreibung der Auswahl:
Geben Sie den gewünschten Wert ein.
702 Relais 6, AUS Verzögerung (RELAY6 OFF DELAY)
705 Relais 7, AUS Verzögerung (RELAY7 OFF DELAY)
708 Relais 8, AUS Verzögerung (RELAY8 OFF DELAY)
711 Relais 9, AUS Verzögerung (RELAY9 OFF DELAY)
Wert:
0 - 600 s
Funktion:
Dieser Parameter ermöglicht die Verzögerung der
Einschaltzeit der Relais 6/7/8/9 (Klemmen 1-2)..
Beschreibung der Auswahl:
Geben Sie den gewünschten Wert ein.
= Werkseinstellung. ( ) = Displaytext. [ ] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Serie 5000

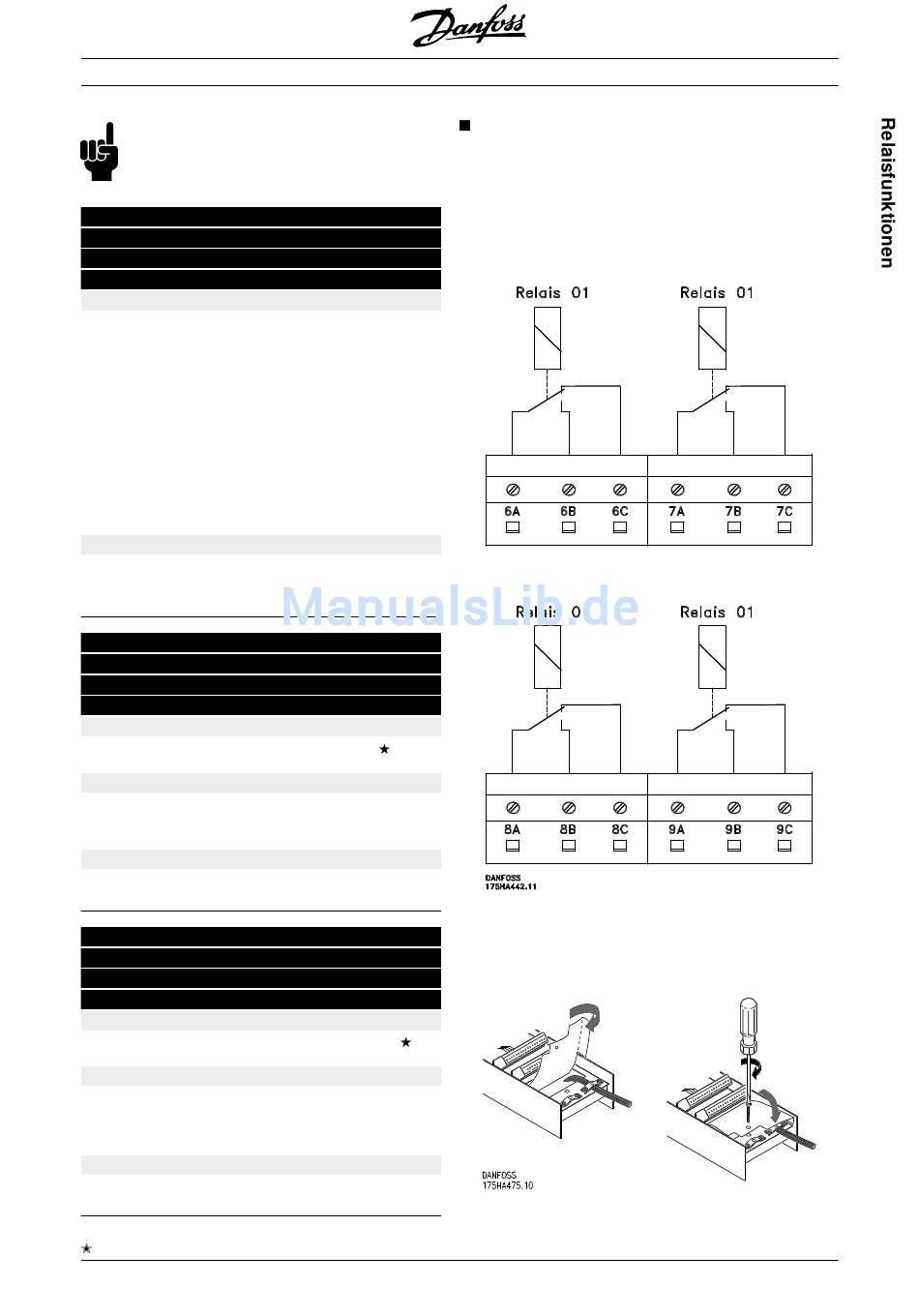

Elektrische Installation der Relaiskarte
Die Relais werden wie nachfolgend gezeigt
angeschlossen.
Relais 6-9:
A-B Schließer, A-C Öffner
Max. 240 V AC, 2 A
0 sec.
Für doppelte Isolation muß die Kunststoffolie
gemäß der nachfolgenden Zeichnung montiert
werden.
0 s
